УГРШ-50НВ с двумя выходами
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-50НВ-О
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

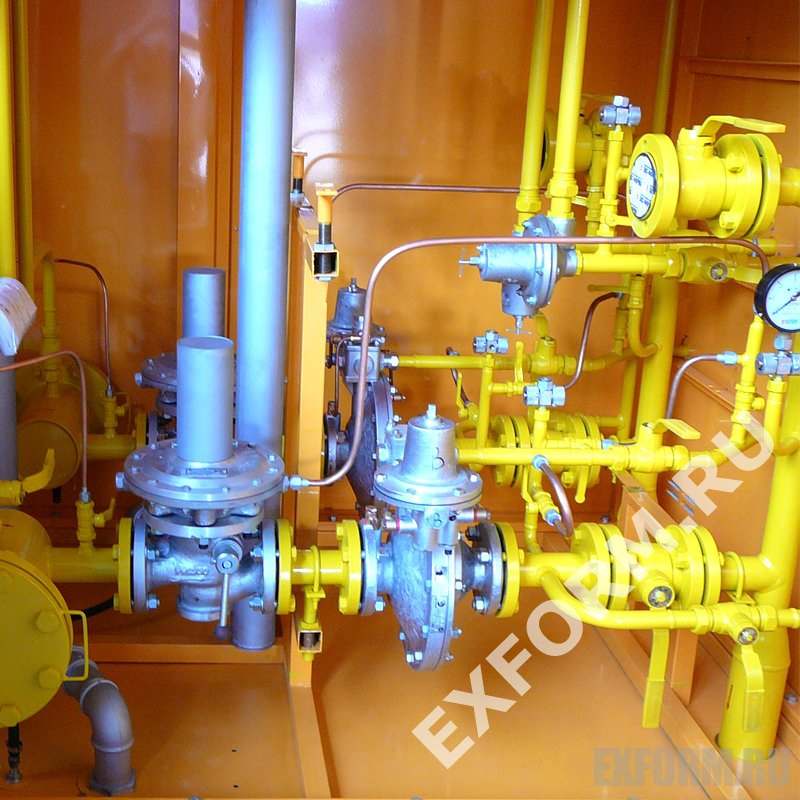

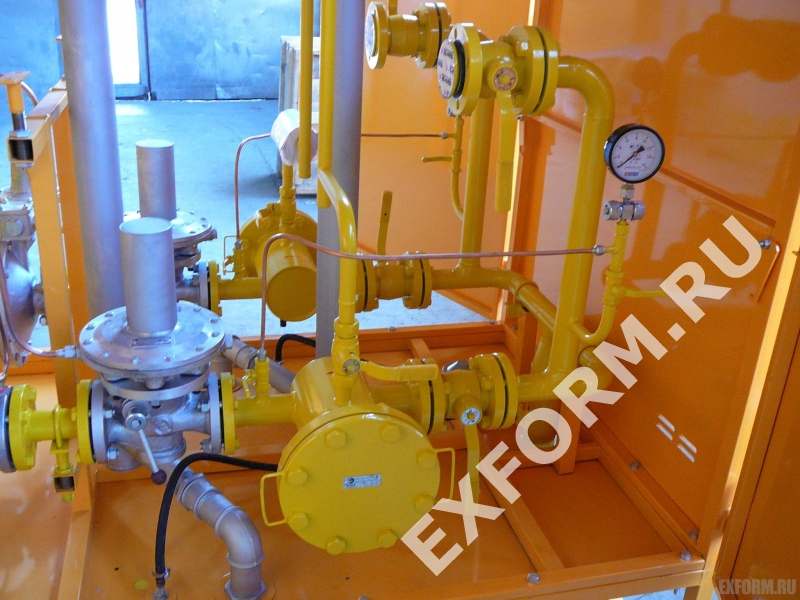

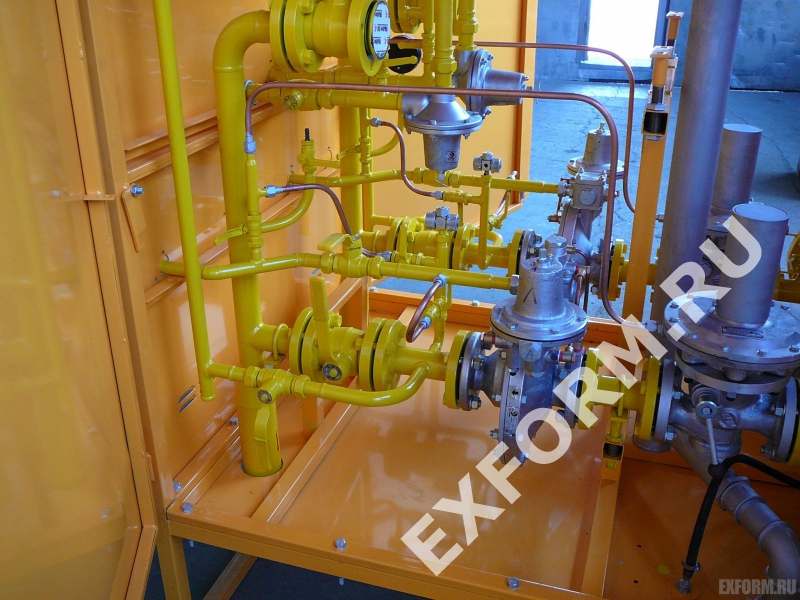

УГРШ-50НВ-О - газорегуляторная установка с двумя основными линиями редуцирования газа, выполненная на базе регуляторов давления РДП-50. Установка имеет две резервные съемные байпасные линии. Для работы в зимний период предусмотрены два газовых обогревателя ГГУ.
Установка способна обеспечивать газом двух различных потребителей с различным давлением газа на выходе. Суммарный расход двух потребителей может достигать 13200 м3/ч.
|
| Наименование параметра или размера | УГРШ-50
НВ-О | УГРШ-50
НВ | УГРШ-50
НН-О | УГРШ-50
НН | УГРШ-50
ВВ-О | УГРШ-50
ВВ |
| Регулируемая среда |
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
| Диапазон входных давлений, МПа | 0,1-1,2 | 0,1-1,2 | 0,05 - 1,2 | 0,05 - 1,2 | 0,1 - 1,2 | 0,1 - 1,2 |
|
Диапазон выходных давлений, МПа:
- Рвых первой линии
- Рвых второй линии
|
0,0015 - 0,06
0,06 - 0,6
|
0,0015 - 0,06
0,06 - 0,6
|
0,0015 - 0,06
|
0,0015 - 0,06
|
0,06 - 0,6
|
0,06 - 0,6
|
|
Пределы настройки
контролируемого давления
клапана ПЗК-50, МПа:
- нижний предел первой линии
- верхний предел первой линии
- нижний предел второй линии
- верхний предел второй линии
|
0,0003 - 0,003
0,002 - 0,075
0,003 - 0,03
0,03 - 0,75
|
0,0003 - 0,003
0,002 - 0,075
0,003 - 0,03
0,03 - 0,75
|
0,0003 - 0,003
0,002 - 0,075
0,0003 - 0,003
0,002 - 0,075
|
0,0003 - 0,003
0,002 - 0,075
0,0003 - 0,003
0,002 - 0,075
|
0,003 - 0,03
0,03 - 0,75
0,003 - 0,03
0,03 - 0,75
|
0,003 - 0,03
0,03 - 0,75
0,003 - 0,03
0,03 - 0,75
|
|
Диапазон настройки предохранительного сбросного клапана ПСК 25:
- первой линии, МПа
- второй линии, МПа
|
0,0005 - 0,07
0,06 - 0,7
|
0,0005 - 0,07
0,06 - 0,7
|
0,0005 - 0,07
0,0005 - 0,07
|
0,0005 - 0,07
0,0005 - 0,07
|
0,06 - 0,7
0,06 - 0,7
|
0,06 - 0,7
0,06 - 0,7
|
| Стабильность поддержания выходного давления, %, не более | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Тепловая мощность горелки, кВт | 1,85+0,185-0,09 | - | 1,85+0,185-0,09 | - | 11,85+0,185-0,09 | - |
| Расход газа на горелку, м3/ч | от 0,16 до 0,25 | - | от 0,16 до 0,25 | - | от 0,16 до 0,25 | - |
| Время включения горелки, с, не более | 90 | - | 90 | - | 90 | - |
| Время отключения горелки при отключении подачи газа, с, не более | 90 | - | 90 | - | 90 | - |
|
Соединение с газопроводом:
- вход, мм
- выход, мм
|
80
80
|
80
80
|
80
80
|
80
80
|
80
80
|
80
80
|
| Масса, кг, не более | 800 | 780 | 800 | 780 | 800 | 780 |
Пропускная способность установки
| Рвх., МПа | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
| Линия с РДП-50Н | 750 | 1050 | 1570 | 2100 | 2600 | 3100 | 3650 | 4200 | 4970 | 5200 | 5750 | 6250 | 6800 |
| Линия с РДП-50В | 1050 | 1570 | 2100 | 2600 | 3100 | 3650 | 4200 | 4970 | 5200 | 5750 | 6250 | 6800 |

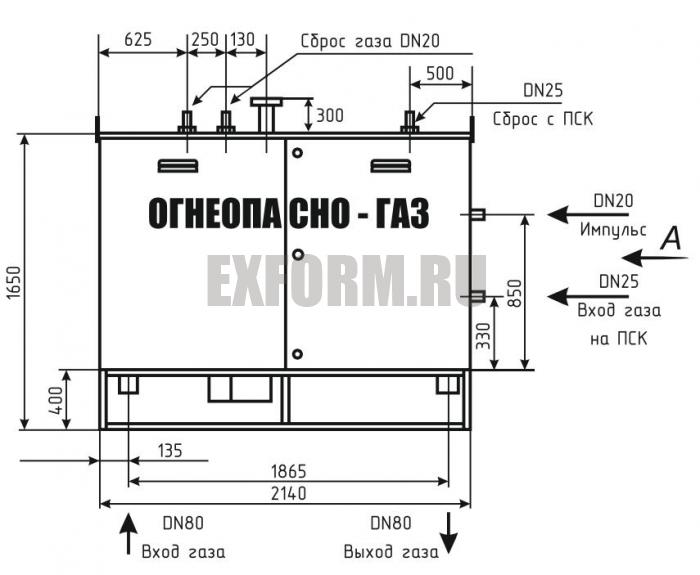

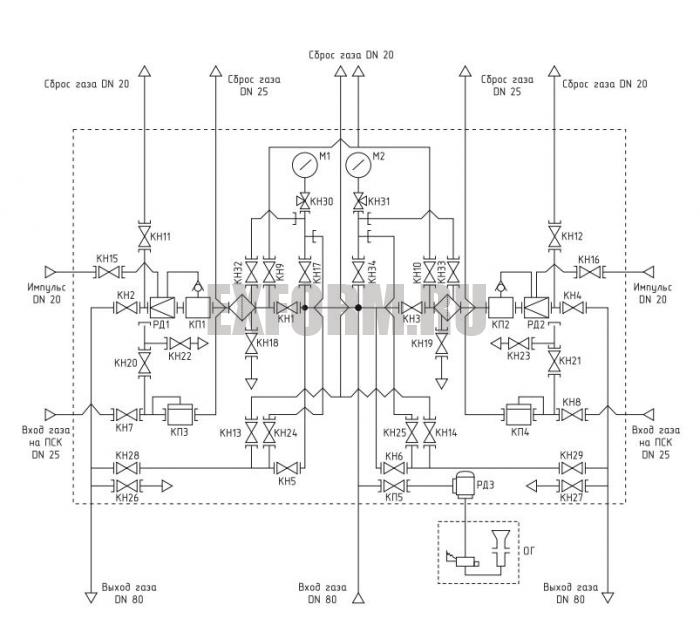

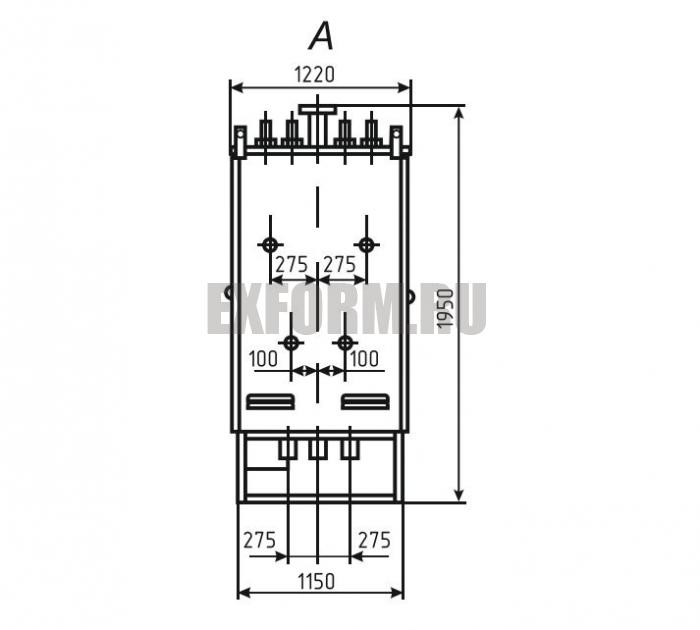

УГРШ-50НВ-О в шкафном исполнении на базе РДП-50 выпускается с одним входом и двумя выходами. Состоит из двух основных линий редуцирования газа и двух съемных байпасов.
Выпускается в следующих модификациях:
УГРШ-50НН
Давление на входе до 1.2 МПа
Давление на выходе 1.5 -60 кПа
Расход газа до 6800 м3/ч.
Обогрев отсутствует
УГРШ-50НВ
Давление на входе до 1.2 МПа
Давление на выходе первой линии 1.5 - 60 кПа, второй линии 60-600 кПа
Расход газа до 6800 м3/ч.
Обогрев отсутствует
УГРШ-50ВВ
Давление на входе до 1.2 МПа
Давление на выходе 60 -600 кПа
Расход газа до 6800 м3/ч.
Обогрев отсутствует
УГРШ-50НН-О
Давление на входе до 1.2 МПа
Давление на выходе 1.5 -60 кПа
Расход газа до 6800 м3/ч.
Два газовых обогревателя
УГРШ-50НВ-О
Давление на входе до 1.2 МПа
Давление на выходе первой линии 1.5 - 60 кПа, второй линии 60-600 кПа
Расход газа до 6800 м3/ч.
Два газовых обогревателя
УГРШ-50ВВ-О
Давление на входе до 1.2 МПа
Давление на выходе 60 -600 кПа
Расход газа до 6800 м3/ч.
Два газовых обогревателя
|
|
