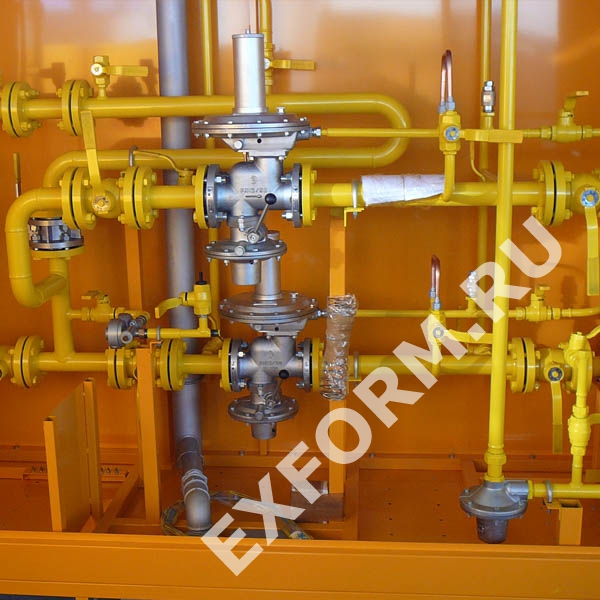

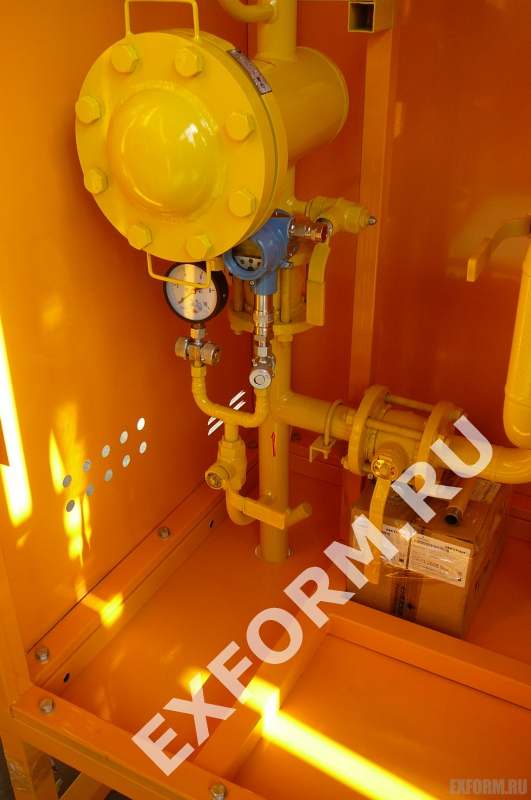

УГРШ(К)-50Н-2Т-ЭК с комплексом телеметрии
Наименование параметра или размера | УГРШ(К)-50Н-2Т-ЭК |
Регулируемая среда | природный газ ГОСТ 5542 |
Диапазон входных давлений, МПа | 0,025 - 1,2 |
Диапазон выходных давлений, МПа | 0,002 - 0,005 |
Стабильность поддержания выходного давления, %, не более | ±10 |
Диапазон настройки давления клапана-отсекателя, МПа, не уже:
- при повышении выходного давления - при понижении выходного давления |
0,0025 - 0,0075 0,001 - 0,0045 |
Диапазон настройки предохранительного сбросного клапана ПСК-25Н, МПа | 1,15 Рвых. |
Вид теплоносителя | продукты сгорания природного газа |
Тепловая мощность горелки, кВт | 1,85+0,185-0,09 |
Расход газа на горелку, м3/ч | от 0,16 до 0,25 |
Время включения горелки, с, не более | 90 |
Время отключения горелки при отключении подачи газа, с, не более | 90 |
Соединение с газопроводом:
- вход DN, мм - выход DN, мм |
50 80 |
Габаритные размеры, не более:
- длина, мм - ширина, мм - высота, мм |
2530 980 2250 |
Масса, кг, не более | 850 |
Пропускная способность установки
Рвх., МПа | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
УГРШ(К)-50/20Н-2Т-ЭК | 92 | 132 | 184 | 240 | 292 | 344 | 400 | 452 | 520 | 584 | 652 | 720 | 800 |
УГРШ(К)-50/30Н-2Т-ЭК | 280 | 400 | 560 | 720 | 990 | 1040 | 1200 | 1360 | 1560 | 1760 | 1960 | 2160 | 2400 |


УГРШ(К)-50Н-2Т-ЭК - газорегуляторная установка с телеметрией. Телеметрия подбирается под каждый объект индивидуально. Для разработки схем изделия и рассчета стоимости, просьба оставить заявку.
|
