УГРШ-50НВ-2-ЭК с двумя выходами и узлом учета
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-50НВ-2-ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу
УГРШ-50НВ-2-ЭК изготавливается на базе четырех регуляторов давления газа РДП-50Н или РДП-50В с двумя основными и двумя резервными линиями редуцирования газа, с двумя выходами и возможностью настройки на разное выходное давление газа для газоснабжения клиентов с разными потребительскими качествами. Суммарная пропускная способность установки до 15.000 м3/ч природного газа.
|
| Наименование параметра или размера | УГРШ-50НВ-2-ЭК | УГРШ-50НН-2-ЭК | УГРШ-50ВВ-2-ЭК | |||
| Регулируемая среда | Природный газ
ГОСТ 5542 |
| Природный газ
ГОСТ 5542 |
| Природный газ
ГОСТ 5542 | Природный газ
ГОСТ 5542 |
| Диапазон входных давлений, МПа |
| 0,1 - 1,2 |
| 0,05 - 1,2 |
| 0,1 - 1,2 |
| Диапазон выходных давлений, МПа
- на первой линии - на второй линии |
|
0,0015 - 0,06
0,06 - 0,6
|
|
0,0015 - 0,06
0,0015 - 0,06
|
|
0,06 - 0,6
0,06 - 0,6
|
| Пределы настройки давления клапана ПЗК-50, МПа
- нижний предел первой линии - верхний предел первой линии - нижний предел второй линии - верхний предел второй линии |
|
0,0003 - 0,003
0,002 - 0,075
0,003 - 0,03
0,03 - 0,75
|
|
0,0003 - 0,003
0,002 - 0,075
0,0003 - 0,003
0,002 - 0,075
|
|
0,003 - 0,03 0,03 - 0,75 0,003 - 0,03 0,03 - 0,75 |
| Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа
- первой линии - второй линии |
|
0,0005 - 0,07
0,06 - 0,7
|
|
0,0005 - 0,07
0,0005 - 0,07
|
|
0,06 - 0,7
0,06 - 0,7
|
| Стабильность поддержания выходного давления, %, не более |
| ±5 |
| ±5 |
| ±5 |
| Вид теплоносителя |
| Продукты сгорания природного газа |
| Продукты сгорания природного газа |
| Продукты сгорания природного газа |
| Тепловая мощность горелки, кВт |
| 1,85+0,185-0,09 |
| 1,85+0,185-0,09 |
| 1,85+0,185-0,09 |
| Расход газа на горелку, м3/ч |
| от 0,16 до 0,25 |
| от 0,16 до 0,25 |
| от 0,16 до 0,25 |
| Время включения горелки, с, не более |
| 90 |
| 90 |
| 90 |
| Время выключения горелки при прекращении подачи газа, с, не более |
| 90 |
| 90 |
| 90 |
| Соединение с газопроводом
- вход DN, мм - выход DN, мм |
|
80 100 |
|
80 100 |
|
80 100 |
| Масса, кг, не более |
| 1200 |
| 1200 |
| 1200 |
| Габаритные размеры, не более:
- длина, мм - ширина, мм - высота, мм |
|
2240 1250 2200 |
|
2240 1250 2200 |
|
2240 1250 2200 |
Пропускная способность установки
| Рвх., МПа | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
| РДП-50Н | 750 | 1050 | 1570 | 2100 | 2600 | 3100 | 3650 | 4200 | 4970 | 5200 | 5750 | 6250 | 6800 |
| РДП-50В | 1050 | 1570 | 2100 | 2600 | 3100 | 3650 | 4200 | 4970 | 5200 | 5750 | 6250 | 6800 |

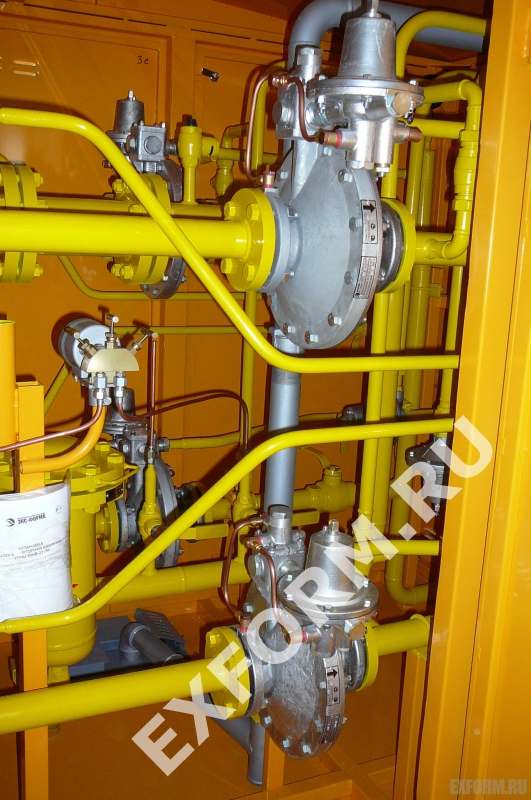

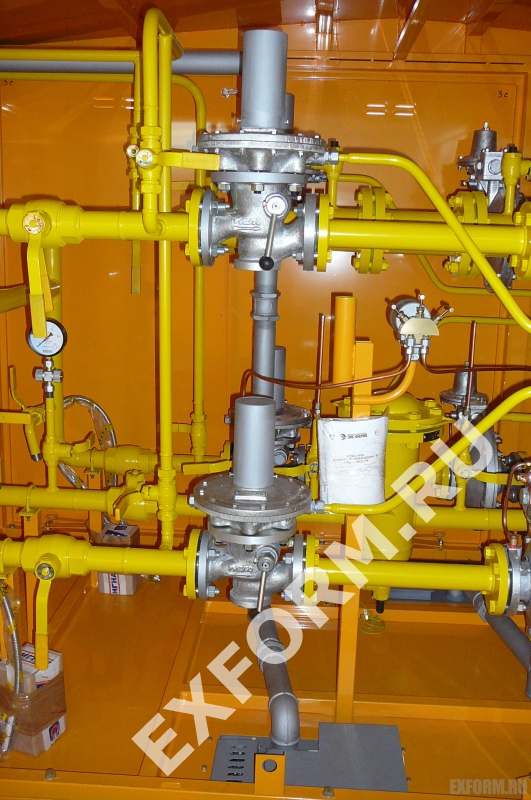

Установка выпускается в трех модификациях УГРШ-50НВ-2-ЭК, УГРШ-50НН-2-ЭК, УГРШ-50ВВ-2-ЭК и состоит из металлического шкафа, в котором смонтировано технологическое оборудование 2. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию.
Технологическое оборудование состоит из линии учета расхода газа и двух линий редуцирования.
Линия учета расхода газа состоит из крана КН1 на входе, фильтра Ф. Для визуального наблюдения за давлением газа на входе предусмотрен манометр М1 с краном КН 42 и клапаном КН50. Для замера перепада на фильтре Ф установлен дифманометр М4 с кранами КН35 и КН36. Для учета расхода газа предусмотрен измерительный комплекс ИК. На выходе линии учета газа установлен кран КН2.
Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра или измерительного комплекса предусмотрена обводная (байпасная) линия с краном КН3.
Для сбора газа при выполнении ремонтных работ предусмотрен сбросной трубопровод с краном КН14. При необходимости подключения дифманометра до и после измерительного комплекса предусмотрены краны КН43 и КН44. Для слива конденсата из фильтра Ф предусмотрен кран КН32.
Каждая из двух линий редуцирования состоит из основной и резервной линий. Каждая линия редуцирования состоит из крана КН4 (КН5) или КН6 (КН7) на входе, клапана предохранительного запорного КП1 (КП2) или КП3 (КП4), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного, регулятора давления газа РД1 (РД2) или РД3 (РД4), предназначенного для снижения давления газа и поддержания его в заданных пределах, крана КН8 (КН9) или КН10 (КН11) на выходе, импульсного трубопровода с кранами КН27, КН40 (КН28, КН39) или КН26, КН37 (КН25, КН38), предохранительного сбросного клапана КП6 или КП5, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН12 или КН13. Для замера давления и настройки клапана КП6 или КП5 предназначены краны КН29, КН30 или кран КН31 соответственно.
Для замера давления газа на первом выходе предусмотрен клапан КН52 с напоромером М3, для замера давления газа на втором выходе - клапан КН51 с манометром М2.
Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами КН15 (КН16) или КН17 (КН18) и КН19 (КН20) или КН21 (КН22).
Для обогрева установки в зимнее время служат обогреватели ОГ1 и ОГ2, к которым через краны КН23 и КН24 и регуляторы РД5 и РД6 поступает газ требуемого давления.
|
|
