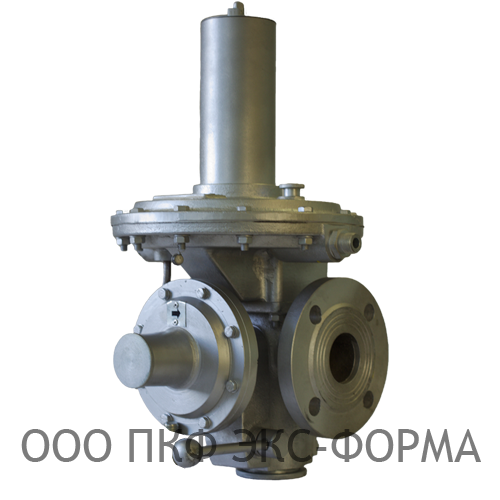

Регулятор давления газа РДК-500
Наименование параметра или размера | Значение |
Регулируемая среда | природный газ ГОСТ 5542 |
Диаметр условного прохода, мм | 50 |
Диапазон входных давлений, МПа | 0,025 - 0,6 |
Диапазон выходных давлений, МПа | 0,002 - 0,005 |
Давление настройки клапана-отсекателя: - при повышении выходного давления, МПа - при понижении выходного давления, МПа |
0,0025 - 0,0075 0,001 - 0,0045 |
Стабильность поддержания выходного давления, % | ± 10 |
Соединение с газопроводом | фланцевое ГОСТ 12815 исп.1 |
Строительная длина, мм, не более Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм |
190 250 280 480 |
Регулятор состоит из корпуса, исполнительного механизма и механизма контроля клапана – отсекателя. В корпусе смонтировано седло и блок клапана-отсекателя, состоящий из клапана, штока, пружины и направляющей. К верхней части корпуса шпильками крепится исполнительный механизм. Мембранная камера исполнительного механизма состоит из головки и крышки, между которыми закреплена подвижная система мембранного типа. На тарелку подвижной системы опирается пружина, являющаяся задатчиком значений выходного давления.
В регуляторе применена система разгрузки клапана, которая позволяет:
- значительно снизить неравномерность регулирования;
- достичь высокой пропускной способности, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения.
Рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе («тупике»).
Применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания.
Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с «нитки». При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.
Новая компановка регулятора позволила сократить его габариты и значительно повысить удобство при настройке и обслуживании.
