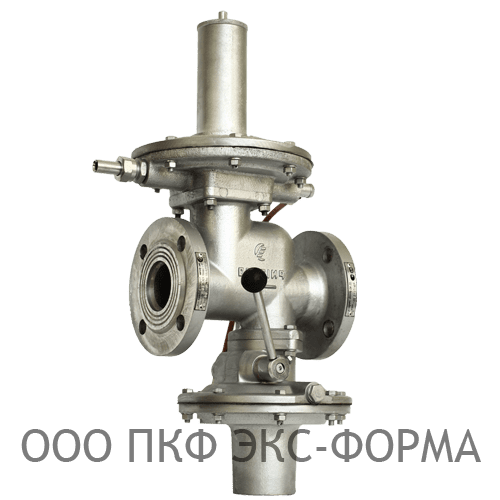

Регулятор давления газа РДК-50С
Наименование параметра или значений |
Значения для исполнений | ||
Регулятор давления газа |
РДК-50С1 |
РДК-50С2 |
РДК-50С3 |
Регулируемая среда |
Природный газ ГОСТ 5542 | ||
Диаметр условного прохода, мм |
50 | ||
Диапазон входных давлений, МПа |
0,05-1,2 | 0,1-1,2 | 0,2-1,2 |
Диапазон выходных давлений, кПа |
10-30 | 30-100 | 100-300 |
Стабильность поддержания давления |
±10 | ||
Давление настройки клапана-отсекателя, кПа - при повышении давления - при понижении давления |
12,5-37,5 кПа
7,5-22,5 кПа
|
37,5-125 кПа
22,5-75 кПа
|
125-375 кПа
75-225 кПа
|
Тип соединения с газопроводом |
4 | 4 | 4 |
Строительная длина, мм, не более |
230 | ||
Габаритные размеры, не более: -длина -ширина -высота |
335
240
580
|
||
Масса, кг, не более |
15 |
Регулятор состоит из корпуса поз.1, исполнительного механизма поз.2, и клапана-отсекателя поз.3. Мембранные камеры исполнительного механизма и клапана-отсекателя соеденены трубкой поз.4. В корпусе смонтировано седло клапана-отсекателя поз.5. Блочно-модульная конструкция позволяет производить регламентные и ремонтные работы, а также замену блоков без снятия Регулятора с линий редуцирования.
Исполнительный механизм поз.2 включает в себя мембранную камеру, состоящую из головки поз.6 и крышки поз.7, между которыми зажата подвижная система мембранного типа поз.8. На тарелку подвижной системы опирается пружина поз.9, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта поз.10. Под мембраной находится шток-поршень поз.11, передающий возвратно-поступательное движение клапану поз.12, а также выполняющий функцию разгрузки клапана.
Шток перемещается в обойме, в нижнюю часть которой вкручено рабочее седло поз.13. Внутри обоймы смонтированы направляющая втулка поз.14. Исполнительный механизм шпильками соединяется с корпусом регулятора. К нижней части корпуса крепится клапан-отсекатель. Между головкой поз.15 и крышкой поз.16 клапана-отсекателя закреплена подвижная система мембранного типа поз.17. В головке установлен сепаратор поз.18 с шариками поз.19, а в центральной части подвижной системы – каретка поз.20. Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины поз.21 и поз.22, расположенные в крышке поз.16. Усилие пружин меняется с помощью регулировочных винтов поз.23 и поз.24 соответственно.
Основной и перепускной клапаны поз.25 и поз.26 смонтированы на штоке поз.27, приводимом в движение с помощью пружины поз.28.
В регуляторе применена система разгрузки клапана поршневого типа, что обеспечивает более высокую надежность по сравнению с разгрузками мембранного типа.
В исполнительном механизме отсутствует рычажная система, что сокращает количество деталей сопрягаемых с зазором.
Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.
