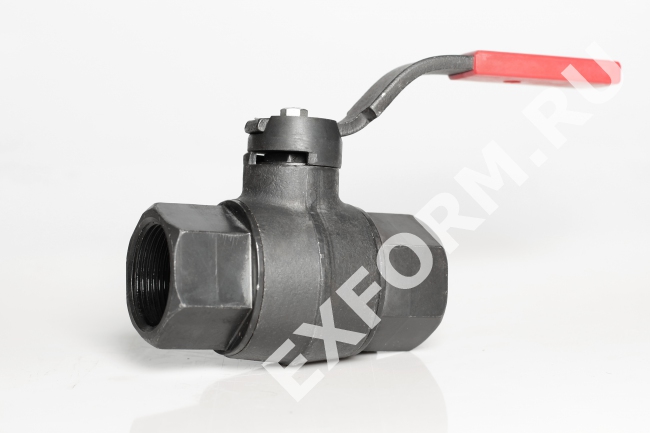

Шаровые краны муфтовые газовые ГШК
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: Шаровые краны муфтовые ГШК
Наличие: Есть в наличии
Цена: По запросу
Шаровые краны муфтовые газовые ГШК предназначены для использования в качестве запорных устройств на газопроводах с диаметром условного прохода от 15 до 50 мм.
Шаровые краны муфтовые марки ГШК отличаются легкостью монтажа/демонтажа, имеют максимальную герметичность по классу "А", полнопроходное сечение шарового затвора.
Выпускаются под номинальное давление 1.6 или 2.5 МПа с диаметрами ДУ-15, ДУ-20, ДУ-25, ДУ-32, ДУ-40, ДУ-50.
|
| Обозначение | DN | Lc | H | d | L | Масса, кг |
| ГШК 15М | 15 | 80 | 113 | G1/2"-B | 150 | 1,09 |
| ГШК 20М | 20 | 106 | 113 | G3/4''-B | 150 | 1,25 |
| ГШК 25М | 25 | 106 | 130 | G1''-B | 150 | 1,44 |
| ГШК 32М | 32 | 120 | 130 | G11/4''-B | 150 | 1,65 |
| ГШК 40М | 40 | 120 | 162 | G11/2''-B | 225 | 3,82 |
| ГШК 50М | 50 | 148 | 162 | G2''-B | 225 | 3,92 |
Газовые шаровые краны ГШК муфтовые выпускаются в различных модификациях.
По климатическому исполнению:
- Газовые шаровые краны ГШК серийного исполнения: материал корпуса - сталь 20 ГОСТ 1050-88 (от –40ºС до +80ºС).
- Газовые краны ГШК северного исполнения «норд»: материал корпуса - сталь 09Г2С ГОСТ 19281-89 (от –60ºС до +80ºС). В обозначение крана добавляется буква «Н».
В зависимости от транспортируемой среды трубопровода:
- Газовые краны ГШК с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87.
- Газовые краны ГШК с фторопластовым (Ф-4 ГОСТ 10007-80) уплотнением затвора. Среда: жидкая фаза сжиженных углеводородов ГОСТ 20448-90 и ГОСТ 27578-87, нефтепродукты (бензины, дизельное топливо, керосины, масла). В обозначение крана вводится буква «Ж».
Монтаж газовых кранов шаровых ГШК муфтового исполнения осуществляется с помощью стандартных сгонов и муфт и герметизацией резьбы лентой ФУМ или паклей, пропитанной железным суриком.
