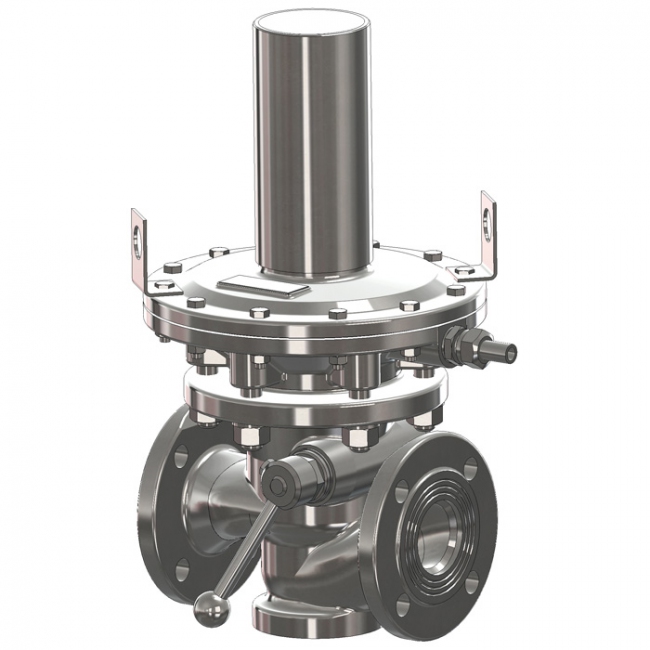

Клапан запорный ПЗК-50Н
|
Производитель: ООО ПКФ "Экс-Форма"
Модель: ПЗК-50Н
Наличие: Есть в наличии
Цена: По запросу
Клапан запорный ПЗК-50Н - далее клапан, предназначен для установки в газорегуляторном пункте в качестве запорно-предохранительного устройства. Клапан срабатывает при понижении или повышении выходного давления сверх установленных настройками пределов и герметично перекрывает поток газа. Повторные запуск клапана возможен только вручную. Разрабатывался специально под регулятор РДП. Возможно применение с другими регуляторами. |
Наименование параметра | ПЗК-50Н | ПЗК-50В |
Рабочая среда |
природный газ
ГОСТ 5542
|
природный газ
ГОСТ 5542
|
| 50 | 50 |
Максимальное
входное давление, МПа | 1,2 | 1,2 |
Пределы настройки контролируемого давления:
- при понижении давления, Кпа - при повышении давления, Кпа |
0,3-3
2-75
|
3-30
30-750
|
Точность срабатывания, %, не более | 2 | 5 |
Класс герметичности | "А" по ГОСТ 9544 | "А" по ГОСТ 9544 |
Строительная длина, мм | 230±1,5 | 230±1,5 |
Габаритные размеры, не более:
- длина, мм - ширина, мм - высота, мм |
330
265
480
|
330
265
480
|
Соединение с газопроводом |
фланцевое
по ГОСТ 12817
|
фланцевое
по ГОСТ 12817
|
Масса, кг, не более | 31,5 | 31,5 |
Клапан предохранительный запорный имеет фланцевый корпус вентильного типа 1. Внутри корпуса находится седло, которое перекрывается клапаном 2 с резиновым уплотнителем. Клапан свободно висит на штоке 3, который перемещается в направляющих ступицы 4 и сепаратора 5, установленных в головке 7. Шток одновременно является перепускным клапаном, служащим для выравнивания давления до и после клапана перед его открытием.
Открытие клапана производится рукояткой, надетой на ось 8 с насаженной на нее вилкой 9.
Закрытие клапана осуществляется пружиной 11.
Верхняя часть головки образует подмембранную полость контролируемого давления.
Подвижная система мембранного типа 12 крепится между головкой и крышкой 13. В центральной части подвижной системы смонтирована каретка 14, которая при помощи шариков 6, установленных в сепаратор запирает шток при его взводе.
Внутри крышки помещаются механизм регулировки контролируемого давления. Шпилька 15 с упором 16 упирается в каретку подвижной системы. На упор надета шайба 17, которая опирается на выступы стакана крышки. Между упором и регулировочным винтом 18 установлена малая пружина 19, определяющая настройку нижнего предела контролируемого давления, усиление определяется перемещением регулировочного винта.
На шайбу 17 нижним торцом опирается пружина 20, определяющая настройку верхнего предела контролируемого давления, усилие изменяется путем перемещения регулировочного давления подается под мембрану через ниппель 22.
Взвод клапана производится поворотом рукоятки, на одной оси, с которой крепится вилка. В результате осевого перемещения штока перепускной клапан открывается и давление в полостях корпуса выравнивается, что дает возможность открыть основной клапан.
При заданном выходном давлении мембрана вместе с кареткой занимает нейтральное положение. Бурт каретки удерживает шарики от радиального перемещения. Бурт штока упирается в шарики, блокируя осевое движение штока. Пружина 20 нижним своим торцом через шайбу упирается в выступы стакана крышки головки и не оказывает давления на мембрану.
Упор 16 отрегулирован на шпильке 15 таким образом, что при нахождении мембраны в нейтральном положении он находится в контакте с шайбой 17, а шпилька с кареткой мембраны.
При повышении или понижении выходного давления до значений настройки срабатывания происходит перемещение (соответственно вверх под действием давления или вниз под действием пружины19) мембраны вместе с кареткой. Шарики перемещаются в радиальном направлении, освобождая шток. Под воздействием пружины 11 клапан поджимается к седлу, перекрывая поток газа.
ПРЕИМУЩЕСТВА ЗАПОРНОГО КЛАПАНА ПЗК
- принципиально новая конструкция прибора и отсутствие внешних исполнительных механизмов исключают ложные срабатывания клапана;
- конструкция прибора исключает смещение рабочего клапана относительно седла;
- минимальное количество трущихся деталей шарикового затвора повышает точность и надежность работы;
- конструкция запорного механизма успешно опробована в течение нескольких лет в клапане-отсекателе регулятора РДК.
