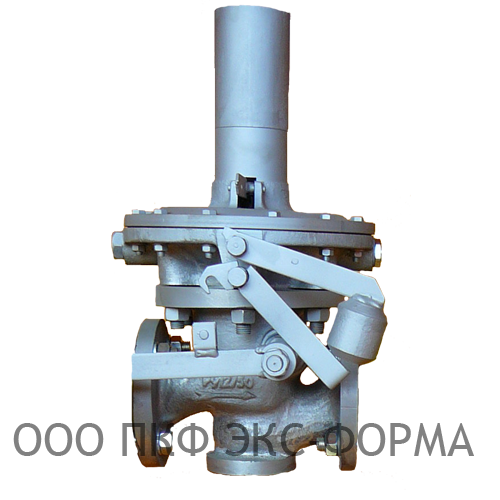

Клапан запорный ПКВ-50
 |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ПКВ-50
Наличие: Есть в наличии
Цена: По запросу
Предохранительно-запорный клапан ПКВ-50 применяется на газопроводах в качестве арматуры безопасности, предотвращающей возникновение аварийной ситуации у конечного потребителя путем перекрытия газопровода в случае выхода давления газа за контролируемые пределы. Устанавливаетя в шкафных или блочных ГРП после фильтра, перед регулятором.
|
Условный проход DN, мм: 50
Класс герметичности: "А" по ГОСТ 9544
Строительная длина, мм: 230±1,5
Соединение с газопроводом: фланцевое по ГОСТ 12817
Габаритные размеры, не более:
- длина, мм 390
- ширина, мм 310
- высота, мм 480
Масса, кг, не более: 32
Максимальное входное давление, МПа: 1.2
При понижении давления, МПа: 0,003 - 0,03
При повышении давления, МПа: 0,03 - 0,75
Точность срабатывания, не более: 2%

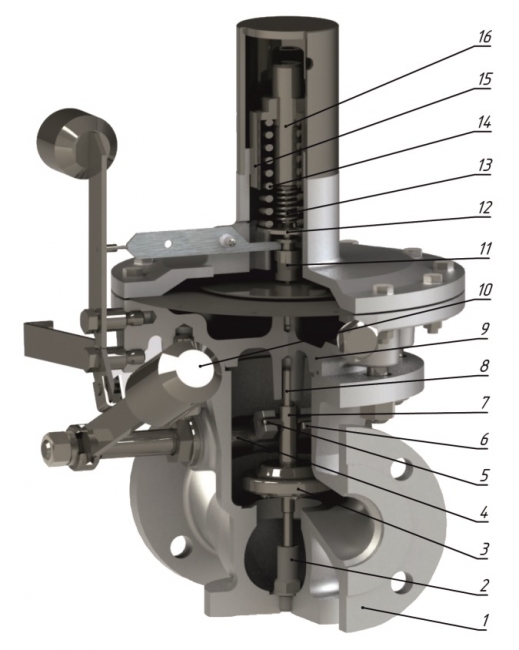

1-седло, 2-направляющая стойка, 3-клапан, 4-ось, 5-штифт, 6-вилка, 7-шток, 8-шток, 9-головка, 10-рычаг с грузом, 11-верхний торец штока, 12-шайба, 13-малая пружина, 14-пружина, 15-регулировочный стакан, 16- регулировочный винт
Клапан работает следующим образом: в открытом положении штифт рычага сцеплен с крючком анкера. Нижний конец молотка упирается о выступ анкерного рычага.
Штифт молотка упирается о правый выступающий конец коромысла, а левый конец коромысла входит в кольцевую канавку штока.
Когда контролируемое давление находится в установленных пределах, пружина нижним своим торцом через шайбу упирается в выступы стакана, крышки головки и не оказывает давления на мембрану: мембрана под давлением силы давления снизу занимает среднее положение. Гайка регулировочного винта прижата к тарелке пружины.
Коромысло находится примерно в горизонтальном положении и сцеплено со штифтом молотка.
Когда давление под мембраной превысит предел, установленный пружиной, мембрана со штоком начнет подниматься, сжимая пружину. Поднимается левый конец коромысла, а правый его конец выйдет из зацепления со штифтом молотка. Молоток упадет и ударит по концу анкерного рычага. Рычаг выйдет из зацепления с анкером и упадет, в результате чего Клапан окажется перекрытым.
Когда давление под мембраной упадет ниже предела, установленного малой пружиной, мембрана со штоком начнет опускаться, правый конец коромысла переместиться вверх и выйдет из зацепления со штифтом молотка. В результате, как и в предыдущем случае, Клапан окажется перекрытым.
Цена на клапана предоставляется по запросу. Запрос можно оставить онлайн, по телефону или по электронной почте.
Срок изготовления клапанов не превышает 30 дней.
Доставка осуществляется во все регионы и любыми видами транспорта. Возможен самовывоз.
