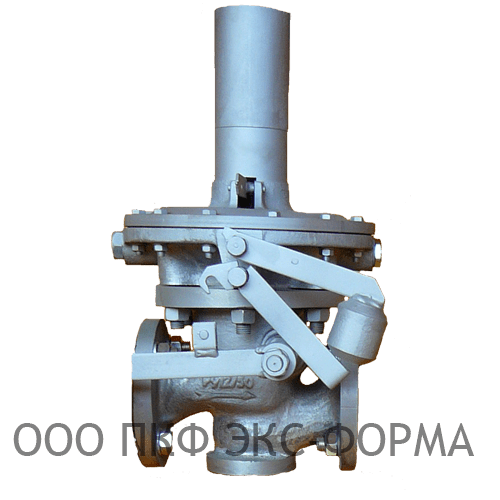

Клапан ПКН-50
 |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ПКН-50
Наличие: Есть в наличии
Цена: По запросу
Предохранительно-запорные клапаны ПКН-50 с диаметром условного прохода Ду-50 мм применяются в системах газоснабжения для герметичного перекрытия подачи газа в случае понижения или повышения входного давления до установленных настройками клапанов пределов. Произвольное открытие клапанов исключено. Повторный запуск клапана возможен только вручную.
|
Условный проход DN, мм: 50
Класс герметичности: "А" по ГОСТ 9544
Строительная длина, мм: 230±1,5
Соединение с газопроводом: фланцевое по ГОСТ 12817
Габаритные размеры, не более:
- длина, мм 390
- ширина, мм 310
- высота, мм 480
Масса, кг, не более: 32
Максимальное входное давление, МПа: 1.2
При понижении давления, МПа: 0,0003 - 0,003
При повышении давления, МПа: 0,002 - 0,075
Точность срабатывания, не более: 5%
1-седло, 2-направляющая стойка, 3-клапан, 4-ось, 5-штифт, 6-вилка, 7-шток, 8-шток, 9-головка, 10-рычаг с грузом, 11-верхний торец штока, 12-шайба, 13-малая пружина, 14-пружина, 15-регулировочный стакан, 16- регулировочный винт.
Клапан работает следующим образом: в открытом положении штифт рычага сцеплен с крючком анкера. Нижний конец молотка упирается о выступ анкерного рычага.
Штифт молотка упирается о правый выступающий конец коромысла, а левый конец коромысла входит в кольцевую канавку штока.
Когда контролируемое давление находится в установленных пределах, пружина нижним своим торцом через шайбу упирается в выступы стакана, крышки головки и не оказывает давления на мембрану: мембрана под давлением силы давления снизу занимает среднее положение. Гайка регулировочного винта прижата к тарелке пружины.
Коромысло находится примерно в горизонтальном положении и сцеплено со штифтом молотка.
Когда давление под мембраной превысит предел, установленный пружиной, мембрана со штоком начнет подниматься, сжимая пружину. Поднимается левый конец коромысла, а правый его конец выйдет из зацепления со штифтом молотка. Молоток упадет и ударит по концу анкерного рычага. Рычаг выйдет из зацепления с анкером и упадет, в результате чего Клапан окажется перекрытым.
Когда давление под мембраной упадет ниже предела, установленного малой пружиной, мембрана со штоком начнет опускаться, правый конец коромысла переместиться вверх и выйдет из зацепления со штифтом молотка. В результате, как и в предыдущем случае, Клапан окажется перекрытым.
