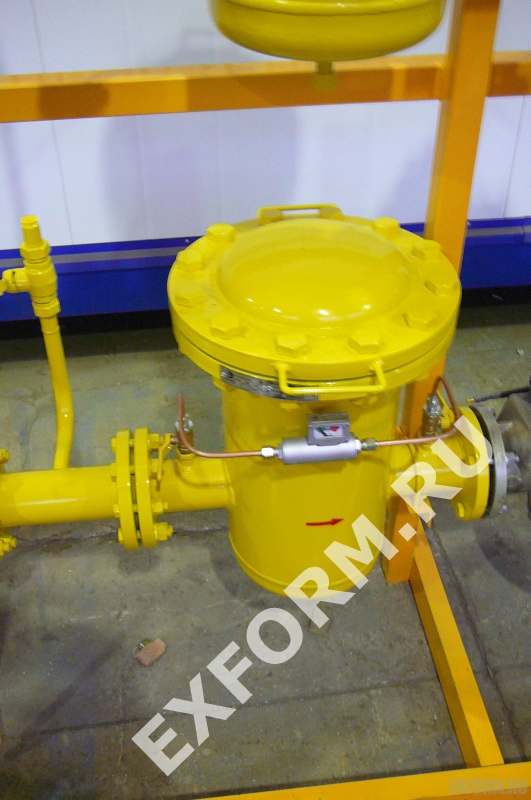

ГРУ-80Н-2 с РДГ-80Н
Наименование |
ГРУ-80Н-2 |
Регулируемая среда |
Природный газ по ГОСТ 5542-87 |

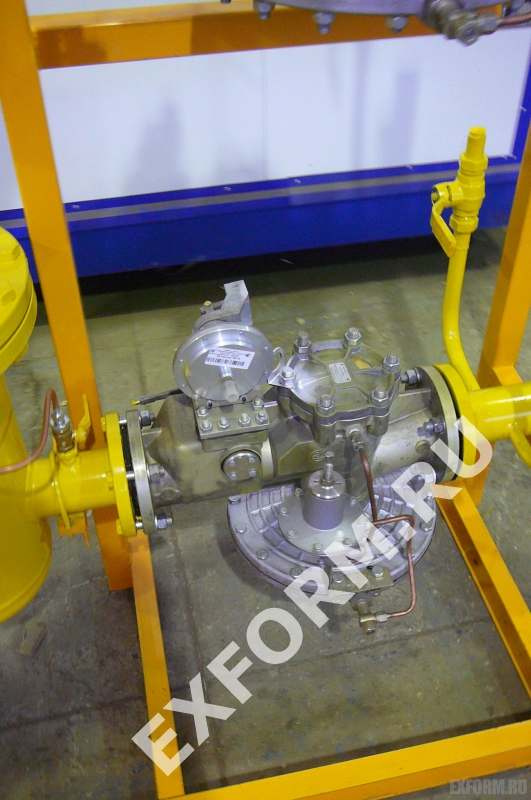

Регулятор давления газа |
РДГ-80Н |
Максимальное входное давление, МПа |
1,2 |
Диапазон настройки выходного давления, кПа |
1 — 60 |
Пропускная способность, м³ /ч, при входном давлении, Мпа: |
РДГ-80Н |
При Рвх: 0,05 МПа |
1250 |
При Рвх: 0,1 МПа |
2250 |
При Рвх: 0,2 МПа |
3400 |
При Рвх: 0,3 МПа |
4500 |
При Рвх: 0,4 МПа |
5600 |
При Рвх: 0,5 МПа |
6750 |
При Рвх: 0,6 МПа |
7850 |
При Рвх: 0,7 МПа |
9000 |
При Рвх: 0,8 МПа |
10100 |
При Рвх: 0,9 МПа |
11200 |
При Рвх: 1,0 МПа |
12350 |
При Рвх: 1,1 МПа |
13450 |
При Рвх: 1,2 МПа |
14600 |
Неравноммерность регулирования, % |
±10 |
При повышении входного давления, МПа: |
0,0003 — 0,003 |
При понижении входного давления, МПа: |
0,003 — 0,07 |
Предохранительный сбросной клапан |
ПСК-50Н/С/В |
Давление начала срабатывания сбросного клапана, кПа |
2-20/20-300/125-1000 |
Температура окружающего воздуха, °С |
-40…+60 |
Система обогрева |
ГАЗОВОЕ «ДА» / «НЕТ» |
Расход для системы обогрева, м³ /ч |
0,05±15% |
Присоединительные размеры: |
Ду 80 Ду 80 Ду 32 |
Соединение: входного патрубка, выходного патрубка, импульса |
Сварное, по ГОСТ 16037-80 |
Межремонтный интервал (ТР, ТО) |
3 |
Средний срок службы, лет |
35 |
Назначенный срок службы, лет |
40 |
Масса, кг |
270 |
