ГРПШ-15-2НУ1, ГРПШ-15-2ВУ1 с РДГ-80
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-15-2Н(В)-У1
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу
Газорегуляторные пункты ГРПШ-15-2НУ1 и ГРПШ-15-2ВУ1 выпускаются на заводе ЭКС-ФОРМА с регуляторами РДГ-80В или РДГ-80Н с настройками на низкое или высокое выходное давление и максимальной пропускной способностью при входящем давлении 1.2МПа 14.500 м3/ч.
ГРПШ-15-2НУ1 и ГРПШ-15-2ВУ1 обладают следующими эксплуатационными характеристиками:
- срок службы 30 лет; - бесперебойная работа в течении 44.000 часов - гарантия на изделие - 12 месяцев.
|
| Наименование | ||
| Регулируемая среда | ||
| Регулятор давления газа | РДГ-80Н | РДГ-80В |
| Максимальное входное давление, МПа | 1,2 | |
| Диапазон настройки выходного давления, кПа | 1 — 60 | 60 — 600 |
| Пропускная способность, м³ /ч, при входном давлении, Мпа: | РДГ-80Н (В) | |
| При Рвх: 0,05 МПа | 1250 | - |
| При Рвх: 0,1 МПа | 2250 | 2250 |
| При Рвх: 0,2 МПа | 3400 | 3400 |
| При Рвх: 0,3 МПа | 4500 | 4500 |
| При Рвх: 0,4 МПа | 5600 | 5600 |
| При Рвх: 0,5 МПа | 6750 | 6750 |
| При Рвх: 0,6 МПа | 7850 | 7850 |
| При Рвх: 0,7 МПа | 9000 | 9000 |
| При Рвх: 0,8 МПа | 10100 | 10100 |
| При Рвх: 0,9 МПа | 11200 | 11200 |
| При Рвх: 1,0 МПа | 12350 | 12350 |
| При Рвх: 1,1 МПа | 13450 | 13450 |
| При Рвх: 1,2 МПа | 14600 | 14600 |
| Неравномерность регулирования, % | ±10 | |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | ||
| При повышении входного давления, МПа: | 0,0003 — 0,003 | 0,01 — 0,03 |
| При понижении входного давления, МПа: | 0,003 — 0,07 | 0,07 — 0,7 |
| Предохранительный сбросной клапан | ПСК-50Н/С/В | |
| Давление начала срабатывания сбросного клапана, кПа | 2-20/20-300/125-1000 | |
| Температура окружающего воздуха, °С | -40…+60 | |
| Система обогрева | Газовое или конвекторное электрическое | |
| Расход для системы обогрева, м³ /ч | 0,05±15% | |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм |
Ду 80 Ду 100 Ду 32 | |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 | |
| Межремонтный интервал (ТР, ТО) | 5 | |
| Средний срок службы, лет | 30 | |
| Назначенный срок службы, лет | 30 | |
| Масса, кг | 520 | |
Газорегуляторные пункты шкафные ГРПШ-15-2Н-У1 и ГРПШ-15-2В-У1 применяются в системах газоснабжения сельских и городских населенных пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.
ГРПШ-15-2Н-У1 — шкафной газорегуляторный пункт на базе регуляторов РДГ-80Н;
ГРПШ-15-2В-У1 — шкафной газорегуляторный пункт на базе регуляторов РДГ-80В.
Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от -40 до +45°С. По индивидуальному заказу предприятие-изготовитель ООО ПКФ ЭКС-ФОРМА изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.
Принцип работы ГРПШ-15

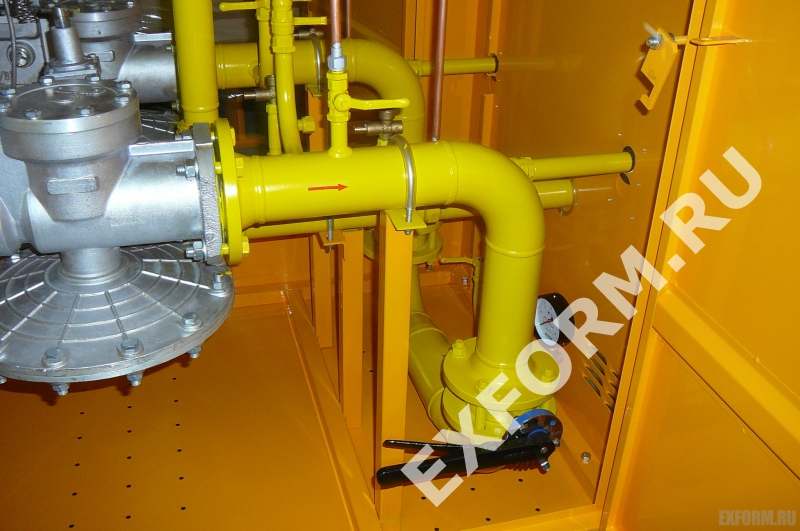

Газорегуляторный пункт ГРПШ-15-2Н (В)-У1 состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:
Газ по входному трубопроводу через входной кран, поступает в фильтр очистки газа, затем поступает к регулятору давления газа РДГ-80, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан ПСК-50, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры, предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.
В случае ремонта оборудования газ поступает к потребителю через резервную линию.
На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.
Узнать цену, купить ГРПШ-15-2НУ1, ГРПШ-15-2ВУ1
Цена на пункты ГРПШ-15-2НУ1 и ГРПШ-15-2ВУ1 предоставляется по запросу. Запрос можно оставить непосредственно с сайта.
|
|
