ГРПШ-10, ГРПШ-25
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-10(25)
Наличие: Есть в наличии
Цена: По запросу
Пункты газорегуляторные шкафные ГРПШ-10 на базе регуляторов давления газа FE-10, RF-10 и EKB-10, а также FE-25, RF-25 и EKB-25 (далее ГРПШ-10 и ГРПШ-25 шкафные) предназначены для редуцирования газа с высокого или среднего давления (но не более 0.6 МПа) на низкое ( не более 2 кПа).
Применяются для индивидуального газоснабжения, а также для подачи газа на объекты с малыми расходами газа.
Могут крепиться к стене или к опоре на открытом воздухе.
Гарантийный срок эксплуатации 12 месяцев, срок службы 35 лет.
|
ГРПШ-10 и ГРПШ-25 на базе регуляторов EKB-10 и EKB-25
| Наименование параметра | ГРПШ-10 | ГРПШ-25 |
| Регулятор давления газа | EKB-10 | EKB-25 |
| Диапазон входных давлений, МПа: | 0,01-0,6 | 0,03-0,6 |
| Выходное давление, кПа: | 2 | |
| Пропускная способность, м³/ч, при входном давлении: | ||
| 0,1 МПа | 9 | 23 |
| 0,6 МПа | 15 | 38 |
| Диапазон настройки срабатывания запорного клапана: | ||
| при повышении выходного давления, кПа: | 4,9±0,3 | |
| при понижении выходного давления, кПа: | 0,8±0,2 | |
| Давление начала срабатывания сбросного клапана, кПа: | 3,3±0,3 | |
| Присоединительные размеры: Ду, мм | ||
| входного патрубка | 20 | |
| выходного патрубка | 32 | |
| Соединение: | ||
| входного патрубка, дюйм | Под приварку | |
| выходного патрубка | Резьбовое | |
| Габаритные размеры, мм: | ||
| - длина | 400 | |
| - ширина | 250 | |
| - высота | 535 | |
| Масса, кг | 18 | 18 |
ГРПШ-10 и ГРПШ-25 на базе регуляторов FE-10 и FE-25
| Наименование параметра | ГРПШ FE-10 | ГРПШ FE-25 |
| Регулятор давления газа | FE-10 | FE-25 |
| Диапазон входных давлений, МПа: | 0,05–0,6 | 0,05-0,6 |
| Выходное давление, кПа: | 0,2-2 | |
| Пропускная способность, м³/ч, при входном давлении: | ||
| 0,25 МПа | 11 | 27 |
| 0,6 МПа | 15 | 38 |
| Диапазон настройки срабатывания запорного клапана: | ||
| при повышении выходного давления, кПа: | 3,4-3,6 | |
| при понижении выходного давления, кПа: | 0,9-1 | |
| Давление начала срабатывания сбросного клапана, кПа: | 2,7-2,9 | |
| Присоединительные размеры: Ду, мм | ||
| входного патрубка | 20 | |
| выходного патрубка | 32 | |
| Соединение: | ||
| входного патрубка, дюйм | Под приварку | |
| выходного патрубка | Резьбовое | |
| Габаритные размеры, мм: | ||
| - длина | 400 | |
| - ширина | 250 | |
| - высота | 535 | |
| Масса, кг | 18 | 18 |
ГРПШ-10 и ГРПШ-25 на базе регуляторов RF-10 и RF-25
| Наименование параметра | ГРПШ RF-10 | ГРПШ RF-25 |
| Регулятор давления газа | RF-10 | RF-25 |
| Диапазон входных давлений, МПа: | 0,01–0,6 | 0,01-0,6 |
| Выходное давление, кПа: | 0,2-2 | |
| Пропускная способность, м³/ч, при входном давлении: | ||
| 0,05 МПа | 9 | 23 |
| 0,6 МПа | 15 | 38 |
| Диапазон настройки срабатывания запорного клапана: | ||
| при повышении выходного давления, кПа: | 3,5-3,75 | |
| при понижении выходного давления, кПа: | 1-1,6 | |
| Давление начала срабатывания сбросного клапана, кПа: | 3-3,4 | |
| Присоединительные размеры: Ду, мм | ||
| входного патрубка | 20 | |
| выходного патрубка | 32 | |
| Соединение: | ||
| входного патрубка, дюйм | Под приварку | |
| выходного патрубка | Резьбовое | |
| Габаритные размеры, мм: | ||
| - длина | 400 | |
| - ширина | 250 | |
| - высота | 535 | |
| Масса, кг | 18 | 18 |
Устройство и работа ГРПШ-10(25)

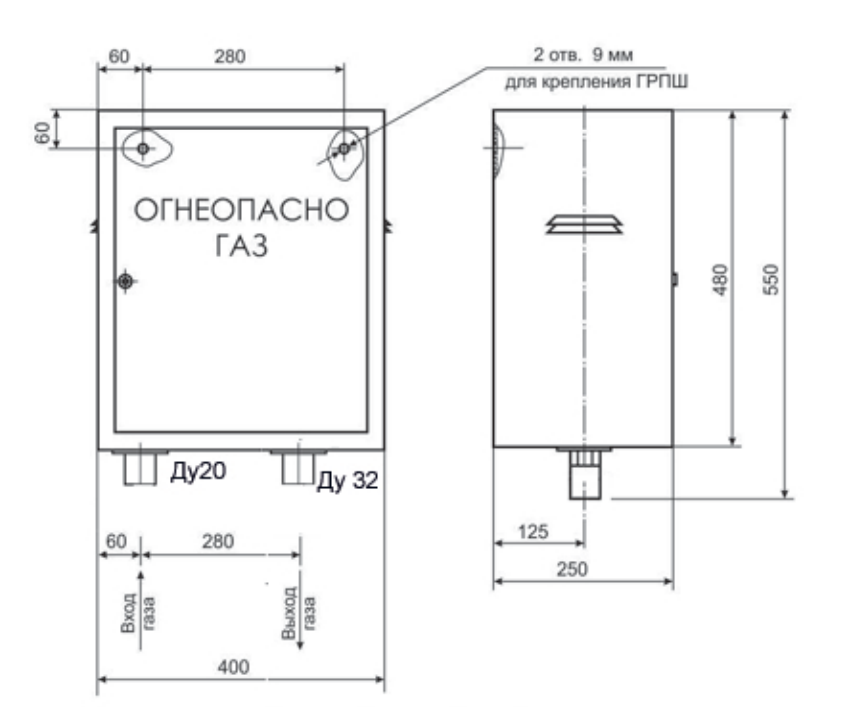

ГРПШ-10 (ГРПШ-25) https://www.exform.ru/catalog/GRP/grpsh-10.php выполнены в виде небольшого металлического шкафчика, окрашенного в желтый цвет, который крепится к стене или к опоре. Изделие предназначено для подачи газа к объектам с расходами от 0,1 до 38 м³/ч (частные дома, котельные, дачные участки).
Технологическое оборудование ГРПШ-10 и ГРПШ-25 состоит из крана ГШК-20С на входе, фильтра (по желанию), регулятора давления газа EKB (RF, FE). Для контроля давления на входе предусмотрен манометр с краном шаровым ДУ-15. Для контроля давления газа на выходе предусмотрен кран с ниппелем для подсоединения мановакуумметра.
Меры безопасности ри эксплуатации ГРПШ-10(25)
ГРПШ-10 (ГРПШ-25) шкафные соответствуют требованиям ГОСТ 12.2.003-91, ГОСТ Р53672-2009, ПБ 12-529-03, СНиП 42-01-2002 (СП 62 13330.2011).
К обслуживанию ГРП шкафных допускаются лица прошедшие проверку знаний в соответствии с ПБ 12-529-03, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия настоящему руководству по эксплуатации и паспортам, РЭ на комплектующее оборудование.
При испытании и пуске в работу ГРПШ-10 шкафного запорную арматуру открывать медленно и плавно.
После пуска в эксплуатацию дверка ГРПШ должна закрываться и запираться на ключ.
На шкафе ГРПШ-10 (ГРПШ-25) должна быть предупредительная надпись «ОГНЕОПАСНО-ГАЗ».
ГРПШ-10(25) в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывают.
Размещение, монтаж, использование ГРПШ-10(25)
Размещение и монтаж ГРПШ бытового назначения должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529-03, ГОСТ Р54983-2012, СНиП 42-01-2002 (СП 62 13330.2011) в следующей последовательности:
1) Установить ГРП шкафной согласно проекту привязки;
2) Произвести подключение к газопроводу.
Диаметр газопровода за ГРП шкафным определяется проектной организацией исходя из "Расчета диаметра газопровода и допустимых потерь давления" свода правил СП 42-101-2003.
3. После монтажа ГРПШ-10(25) обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529-03.
4. Подготовку к работе регулятора давления производить в соответствии с руководством по эксплуатации на данный прибор.

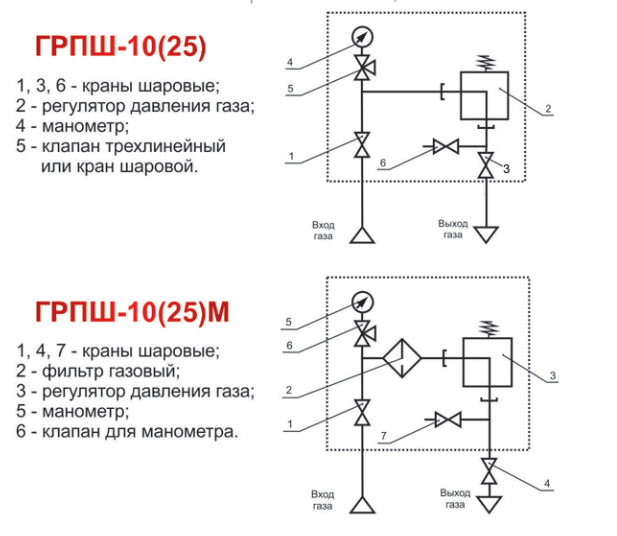

5. Пуск в работу ГРПШ-10 (ГРПШ-25) в соответствии со схемой 2 производить в следующей последовательности:
1) медленно открыть кран 1 на входе;
2) проверить давление газа на входе по манометру 5 открыв кран 7;
3) произвести пуск в работу регулятора давления 3 согласно руководству по эксплуатации на регулятор;
4) проверить давление на выходе по мановакуумметру подключенному через кран 6;
5) открыть кран 4 на выходе;
6) открытую дверку шкафа закрыть и запереть на замок.
Техническое обслуживание ГРПШ-10(25)
Техническое обслуживание ГРП шкафного, производить в соответствии с требованиями ПБ 12-529-03, ГОСТ Р54983-2012 в сроки предусмотренные графиком.
В процессе эксплуатации запорное, регулирующее и предохранительное оборудование периодически должно подвергаться техническому осмотру и проверке соответствия настройки требованиям паспортов на данные виды оборудования в сроки, установленные инструкцией, для обеспечения безопасной и надежной эксплуатации.
Планово-предупредительный осмотр должен проводиться не реже одного раза в год, согласно графику, утвержденному руководством эксплуатирующей организации.
Транспортировка и хранение ГРПШ-10(25)
Транспортировка бытовых ГРПШ может производиться любыми видами транспорта, исключающими возможность их повреждения, в соответствии с правилами, действующими на этих видах транспорта.
Условия хранения ГРП шкафных должно соответствовать условиям 4 ГОСТ 15150.
Хранение ГРПШ-10 (ГРПШ-25) допускается в один ряд, расстояние между рядами не менее одного метра.
При хранении на складе переконсервацию необходимо проводить один раз в год средствами защиты по варианту защиты ВЗ-1 для изделий группы II ГОСТ 9.014-78.
Цена, купить ГРПШ-10, ГРПШ-25
Цена на пункты ГРПШ-10 и ГРПШ-25 предоставляется по запросу. Пункты поставляются в адрес заказчика транспортной компанией после 100% оплаты стоимости изделий. Цена доставки может быть включена в конечную стоимость изделия.
В наличии имеются складские запасы пунктов ГРПШ-10 и ГРПШ-25, что позволяет нам осуществлять поставку в максимально короткие сроки.
|
|
