ГРПШН-А-02 с РДНК-50
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШН-А-02
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу
Газорегуляторный пункт ГРПШН-А-02 выпускается с двумя регуляторами РДНК-50 и предназначен для снижения давления газа до 2.3-3.5 КПа с последующей подачей газа на потребителя. Предназначены для установки в системах подачи газа к жилым, общественным и коммунально-бытовым зданиям, объектам промышленного и сельскохозяйственного назначения.
|
| Наименование | ГРПШ-А-02П |
|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДНК-50П |
| Максимальное входное давление, МПа | 1,2 |
| Диапазон настройки выходного давления, кПа | 3,5 — 5,0 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДНК-50 |
| При Рвх: 0,1 МПа | 120 |
| При Рвх: 0,2 МПа | 300 |
| При Рвх: 0,3 МПа | 500 |
| При Рвх: 0,4 МПа | 600 |
| При Рвх: 0,5 МПа | 700 |
| При Рвх: 0,6 МПа | 800 |
| При Рвх: 0,7 МПа | 800 |
| При Рвх: 0,8 МПа | 800 |
| При Рвх: 0,9 МПа | 800 |
| При Рвх: 1,0 МПа | 900 |
| При Рвх: 1,1 МПа | 900 |
| При Рвх: 1,2 МПа | 900 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: |
|
| При повышении входного давления, кПа: | 5,1 — 7,3 |
| При понижении входного давления, кПа: | 1,9 — 2,8 |
| Клапан предохранительный сбросной | встроенный |
| Давление начала срабатывания сбросного клапана, кПа | 0,7 — 1,0 |
| Температура окружающего воздуха, °С | -40...+60 |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» |
| Расход для системы обогрева, м³/ч | 0,05±15% |
|
Ду 50 Ду 50 Ду 15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 40 |
| Масса, кг | 150 |

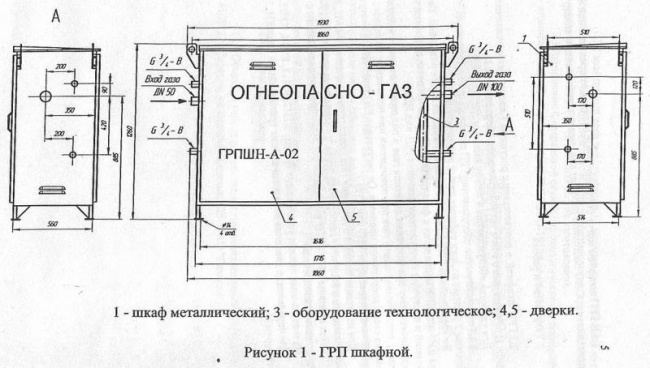

*Схемы размещены исключительно для ознакомления. Для каждого проекта схемы разрабатываются индивидуально, бесплатно, в течение 1-2 дней.

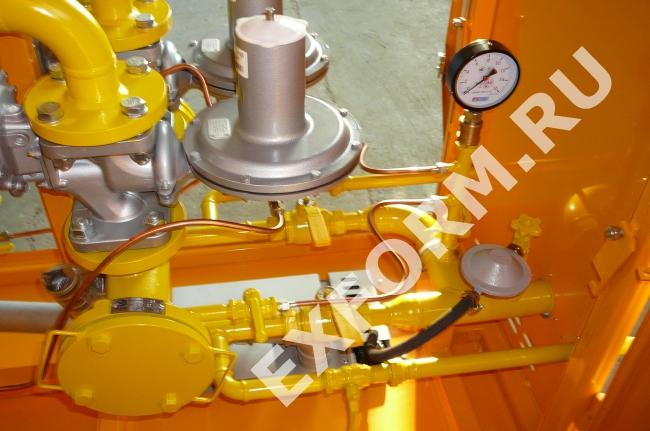

ГРПШН-А-02 состоит из металлического шкафа, размещенного в нем технологического оборудования. Металлический шкаф установлен на раме, укрепленной уголками. Для удобства обслуживания в шкафу имеются дверки с каждой стороны, запираемые на замок.

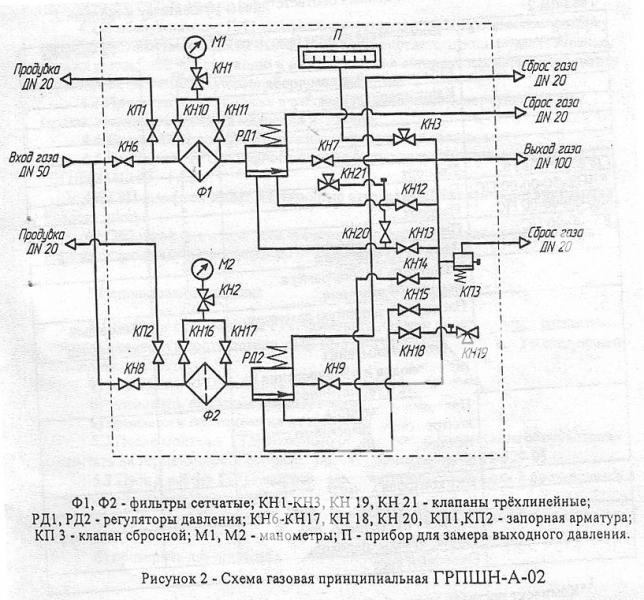

Технологическое оборудование ГРПШН-А-02 состоит из двух идентичных линий редуцирования газа. Во время работы ГРПШ одна из линий является резервной, она перекрыта шаровым краном ГШК-50Ф.
При пуске изделия в работу природный газ через кран шаровой фланцевый ДУ-50 подается к фильтру ФГ-50, очищается от механических примесей и поступает на регулятор давления РДНК-50, предназначенный для снижения давления газа и поддержания его на заданном уровне, отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов (регулятор имеет встроенный запоный клапан).
От регулятора газ поступает к потребителю через кран шаровый ГШК-50Ф. Для определения загрязенности фильтра предусмотрены датчики перепада давления с указанием трех зон загрязненности.
Для настроек ГРПШ, а также контроля его рабочих характеристик, на входе и на выходе установлены манометры.
|
|
