ГРПШ-3-2Н, ГРПШ-3-2В
 |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-3-2Н(В)
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу
Шкафные газорегуляторные пункты ГРПШ-3-2Н и ГРПШ-3-2В выпускаются с двумя регуляторами РДГ-50Н(В). Предназначены для понижения давления газа и подачи его потребителю. Могут выпускаться в двух исполнениях по выходному давлению - с высоким или низким, и в двух исполнениях по типу обслуживания - с односторонним или двухсторонним обслуживанием. ГРПШ-3-2Н и ГРПШ-3-2В поставляются в полной заводской готовности. Имеют срок службы не менее 35 лет и заводскую гарантию на 1 год.
|
| Наименование параметра или размера
| Величина по типам исполнения
| ||
| ГРПШ-3-2Н с РДГ-50Н
| ГРПШ-3-2В с РДГ-50В
| ||
| Регулируемая среда
| природный газ по ГОСТ 5542-87
| ||
| Максимальное давление на входе, МПа
| не более 1,2
| ||
| Диапазон настройки выходного
давления, кПа | 1-60
| 30-600 | |
| Диаметр седла регулятора, мм
| 25
| 35
| 42
|
| Максимальная пропускная способность,
м³/ч | 2925
| 6500
| 7800
|
| Система обогрева
| два газовых обогревателя
| ||
| Номинальное давление для системы
обогрева, кПа |
3 кПа | ||
| Расход газа для системы обогрева, м³/ч
| 0.5 | ||
|
Габаритные размеры, мм: длина ширина высота |
2160 1210 1600 | ||
| Масса, кг, не более:
- с одним регулятором: - с двумя регуляторами: |
210 410 | ||
| Назначенный срок службы, лет
|
35 | ||

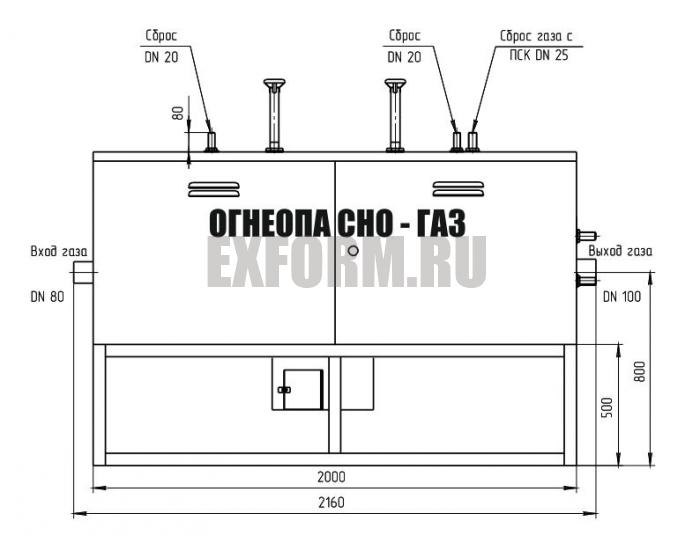

Пункты ГРПШ-3-2Н и ГРПШ-3-2В соответствии со схемами, состоят из металлического шкафа с двумя дверками с каждой стороны, в котором смонтировано технологическое оборудование. В комплектации с обогревом под днищем расположены два обогревателя, предназначенные для обогрева пункта в холодное время года.
Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной.
Каждая линия редуцирования состоит из:
1)крана ГШК-50Ф фланцевого на входе;
2)фильтра ФГ-50 со сменными кассетами фильтрации. Для визуального наблюдения за уровнем загрязненности фильтра предусмотрен датчик ИПД. Кран ГШК-15Ш служит для слива образовавшегося конденсата из фильтра;
4) регулятора давления газа РДГ-50Н(В), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
5) крана фланцевого шарового ГШК-80Ф на выходе;
6)импульсного трубопровода с краном ГШК-15 штуцерно-ниппельными;
7)предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном ГШК-25Ш и сбросного трубопровода. Для замера давления и настройки запорно-предохранительных клапанов предназначены краны муфтовые ДУ-15.
Для замера давления на входе и выходе установлены манометры.
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20.
Для обогрева пункта в холодное время года служат обогреватели (газогорелочное устройство) ГГУ к которым через краны ГШК-15М и регулятор РДГБ-6 поступает газ требуемого давления.
|
|
