ГРПШ-2А-02-2С с РДСК-50/400
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-2А-02-2С
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу
Газорегуляторные пункты шкафные ГРПШ-2а-02 с регуляторами давления РДСК- 50/400 (РДСК-50/400М, РДСК-50/400Б) предназначены для снижения высокого давления газа на среднее и поддержания его на заданном уровне в системах газоснабжения общественных, коммунально-бытовых зданий, промышленных и сельскохозяйственных предприятий.
Условия эксплуатации газорегуляторных пунктов соответствуют климатическому исполнению У1 ГОСТ 15150-69.
|
| Наименование | ГРПШ-2А-02-2С |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДСК-50/400 |
| Максимальное входное давление, МПа | 1,2 |
| Диапазон настройки выходного давления, кПа | 50-200 |
| Пропускная способность, м³ /ч, при входном давлении, Мпа: | РДСК-50/400 |
| При Рвх: 0,1 МПа | 106 |
| При Рвх: 0,2 МПа | 220 |
| При Рвх: 0,3 МПа | 335 |
| При Рвх: 0,4 МПа | 450 |
| При Рвх: 0,5 МПа | 520 |
| При Рвх: 0,6 МПа | 590 |
| При Рвх: 0,7 МПа | 670 |
| При Рвх: 0,8 МПа | 780 |
| При Рвх: 0,9 МПа | 890 |
| При Рвх: 1,0 МПа | 1170 |
| При Рвх: 1,1 МПа | 1270 |
| При Рвх: 1,2 МПа | 1340 |
| Неравномерность регулирования, % | ±10 |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | |
| При повышении входного давления, кПа: | 62,5 — 270 |
| При понижении входного давления, кПа: | 0,6 — 12 |
| Клапан предохранительный сбросной | ПСК |
| Давление срабатывания сбросного клапана, кПа | 7 — 400 |
| Температура окружающего воздуха, °С | -40…+45 |
| Система обогрева | газовое или конвекторное |
| Расход для системы обогрева, м³ /ч | 0,05±15% |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм |
Ду 50 Ду 50 Ду 15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 30 |
| Назначенный срок службы, лет | 30 |
| Масса, кг | не более 250 |

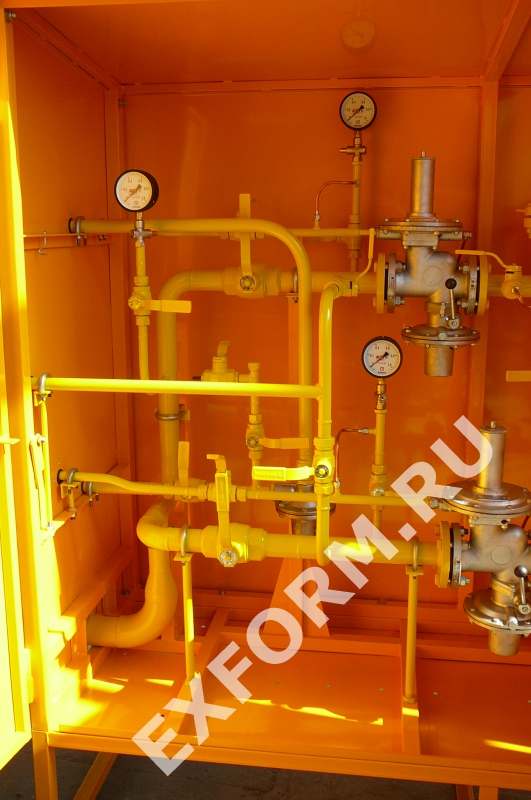

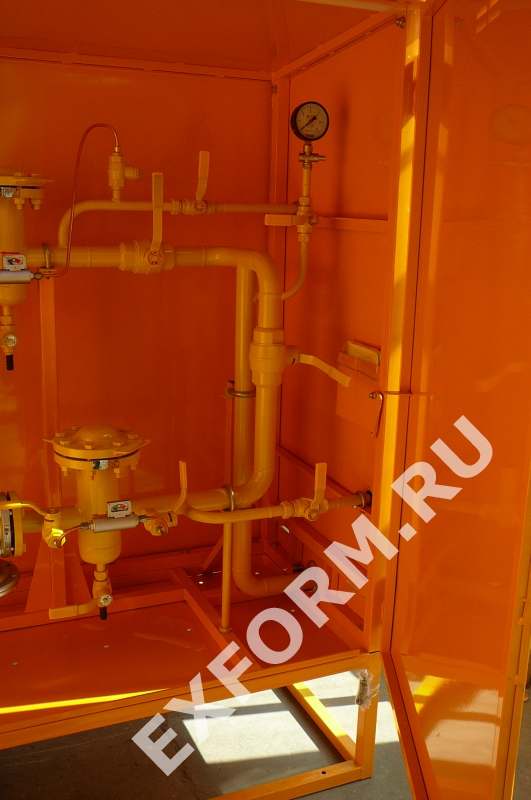

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:
Газ по входному трубопроводу через входной кран 10, поступает в фильтр 3 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 11 поступает к потребителю.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 5, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 8, 9 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.
В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования. В процессе эксплуатации одна линия является резервной. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.
На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.
|
|
