ГРПШ-01-У1 с регулятором РДНК-У

Производитель: ООО ПКФ "Экс-Форма"

Модель: ГРПШ-01-У1

Наличие: Под заказ, срок изготовления 30 дней

Цена: По запросу

ГРПШ-01-У1 выпускается на предприятии ЭКС-ФОРМА в шкафном исполнении на базе регулятора давления газа РДНК-У и предназначен для работы в сетях газоснабжения с максимальным входящим давлением до 1.2 МПа и расходом газа не более 900 м3/ч.

Пункт также оснащен фильтром газа ФГ со степенью фильтрации до 25 мкм, сбросным клапаном ПСК, а также запорной арматурой марки ГШК.

Цена на данное изделие предоставляется по официальному запросу и рассчитывается на основе согласованной схемы.

Характеристики
Схемы
Описание

Наименование	ГРПШ-01-У1
Регулируемая среда	Природный газ по ГОСТ 5542-87
Регулятор давления газа	РДНК-У
Максимальное входное давление, МПа	1,2
Диапазон настройки выходного давления, кПа	2,0 — 5,0
Пропускная способность, м³ /ч, при входном давлении, Мпа:	РДНК-У
При Рвх: 0,05 МПа	55
При Рвх: 0,1 МПа	100
При Рвх: 0,2 МПа	175
При Рвх: 0,3 МПа	250
При Рвх: 0,4 МПа	330
При Рвх: 0,5 МПа	410
При Рвх: 0,6 МПа	500
При Рвх: 0,7 МПа	580
При Рвх: 0,8 МПа	665
При Рвх: 0,9 МПа	750
При Рвх: 1,0 МПа	830
При Рвх: 1,1 МПа	915
При Рвх: 1,2 МПа	1000
Неравноммерность регулирования, %	±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа:	1,2 — 1,8
При понижении входного давления, кПа:	0,2 — 0,5
Клапан предохранительный сбросной	ПСК
Давление начала срабатывания сбросного клапана, кПа	2,0 — 6,5
Температура окружающего воздуха, °С	-40…+60
Система обогрева	газовое или конвекторное
Расход для системы обогрева, м³/ч	0,05±15%
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм	Ду 50 Ду 65 Ду 15
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал(ТР, ТО)	5
Средний срок службы, лет	30
Назначенный срок службы, лет	30
Масса, кг	150

Чтобы заказать ГРПШ-01-У1, необходимо оставить онлайн заявку, написать нам на электронную почту, либо связаться по контактному номеру. В течении часа в рабочие дни, наш менеджер свяжется с Вами, уточнит все детали заказа, сориентирует по стоимости, срокам изготовления и доставке.

https://www.exform.ru/catalog/GRP/GPR-rdbk/gsgo-25.

ГРПШ-01-1У1 предназначен для редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542-87.

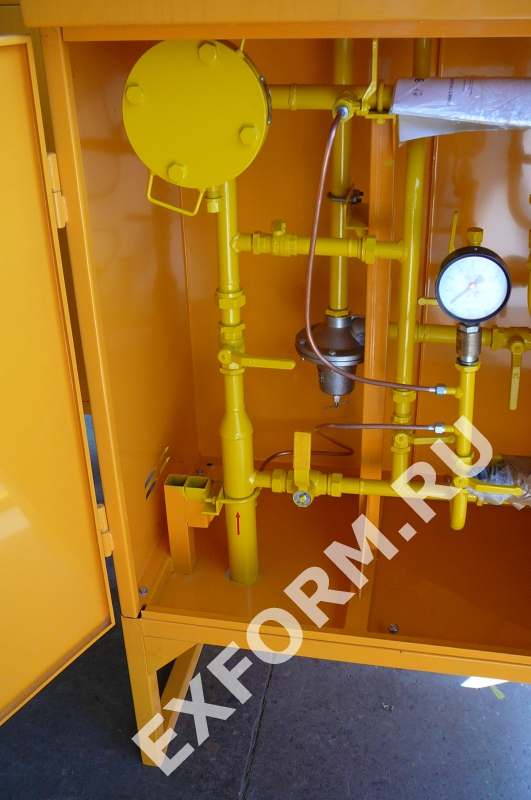

Газорегуляторный пункт шкафной представляет собой отапливаемую, рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование.
В конструкции пункта предусмотрена естественная постоянно действующая вентиляция, через жалюзийные решетки, обеспечивающая трехкратный воздухообмен в час.
Пункты имеют строповочные устройства (места строповки), расчитанные на подъем и погрузку.
В состав пункта входят :
-фильтр газа
-основная линия редуцирования давления газа.
-резервная линия редуцирования давления газа или байпас.
Пункт работает следующим образом :
Газ по входному трубопроводу через входной кран, фильтр поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.
Контроль выходного давления производится выходным манометром.
При повышении выходного давления выше допустимого заданного значения, открывается сбросной клапан, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительно запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
На фильтре установлен манометр для определения перепада давления на фильтрующей кассете. максимально допустимое падение давления на кассете фильтра 10 кПа.
В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования (или байпас), где газ по входному трубопроводу через входной кран, фильтр, поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.
Контроль выходного давления производится выходным манометром.
На основной и резервной линиях редуцирования после входного крана, после регулятора давления предусмотрены продувочные трубопроводы.
Устройство и принцип работы комплектующего оборудования указан в паспортах завода-изготовителя на данное оборудование.
Монтаж пункта ГРПШ-01-1У1 должен производиться предприятием, имеющим лицензию на производство данного вида работ, в соответствии с указаниями, приведенными в РЭ, ПБ 12-368-00 и СНиП 2.04.08-87, СНиП 3.05.02-87.
