ГРПН-300-2У1
Наименование параметра | ГРПН-300-10-0,3 | ГРПН-300-6-1,2 | ГРПН-300-4-1,2 |
Регулятор давления газа | РДУ-32 (РД-32) | ||
Условный диаметр седла, мм | 10 | 6 | 4 |
Максимальное входное давление, МПа | 0,05 - 0,3 | 0,05 - 1,2 | 0,05 - 1,2 |
Диапазон настройки выходного давления, кПа | от 1,2 до 3 | ||
0,05 МПа | 28,0 | 23,0 | 12,0 |
0,1 МПа | 50,0 | 35,0 | 23,0 |
0,2 МПа | 90,0 | 65,0 | 31,0 |
0,3 МПа | 124,0 | 77,0 | 43,0 |
0,4 МПа | 97,0 | 52,0 | |
0,5 МПа | 129,0 | 62,0 | |
0,6 МПа | 155,0 | 72,0 | |
0,7 МПа | 174,0 | 85,0 | |
0,8 МПа | 206,0 | 100,0 | |
0,9 МПа | 232,0 | 110,0 | |
1,0 МПа | 258,0 | 125,0 | |
1,2 МПа | 150,0 | ||
1,4 МПа | |||
1,6 МПа | |||
Присоединительные размеры, ДУ, мм | |||
входного патрубка | 50 | ||
выходного патрубка | 80 | ||
Габаритные размеры, мм | |||
длина | 1960 | ||
ширина | 600 | ||
высота | 1600 | ||
Масса, кг, не более | 300 |
Устройство, принцип работы ГРПН-300-2У1 с основной и резервной линиями редуцирования на базе двух регуляторов давления газа РДУ-32:
Газорегуляторные пункты ГРПН, применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т.д.
Шкафные газорегуляторные пункты ГРПН-300-2У1 предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ5542–87. Условия эксплуатации пункта должны соответствовать климатическому исполнению для работы с окружающей средой от минус 40 до +45°С.
По индивидуальному заказу предприятие-изготовитель ООО ПКФ "ЭКС-ФОРМА" изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.
Принцип работы ГРПН:

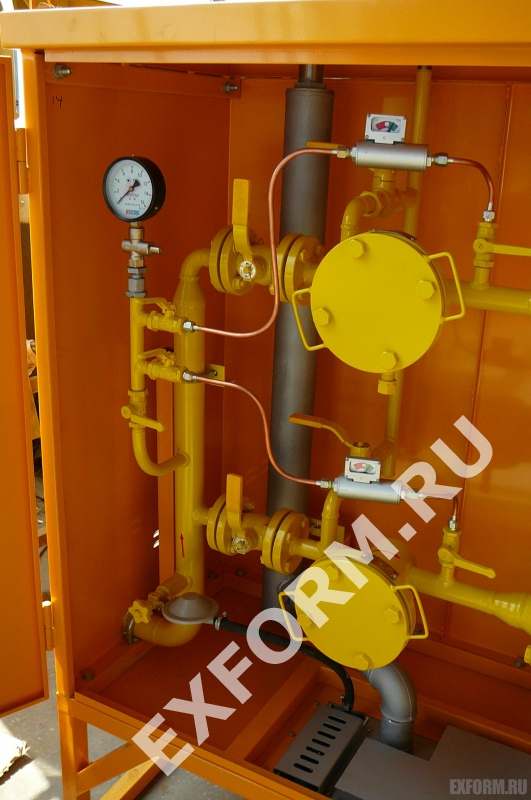

Газорегуляторный пункт ГРПН состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом: Газ по входному трубопроводу через входной кран 9, поступает в фильтр 3 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 10 поступает к потребителю.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 7 и 8 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете.
По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.
В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает. На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.
|
