ГРПН-300-4-1,2
Наименование параметра | ГРПН-300-10-0,3 | ГРПН-300-6-1,2 | ГРПН-300-4-1,2 |
Регулятор давления газа | РДУ-32 (РД-32) | ||
Условный диаметр седла, мм | 10 | 6 | 4 |
Максимальное входное давление, МПа | 0,05 - 0,3 | 0,05 - 1,2 | 0,05 - 1,2 |
Диапазон настройки выходного давления, кПа | от 1,2 до 3 | ||
0,05 МПа | 28,0 | 23,0 | 12,0 |
0,1 МПа | 50,0 | 35,0 | 23,0 |
0,2 МПа | 90,0 | 65,0 | 31,0 |
0,3 МПа | 124,0 | 77,0 | 43,0 |
0,4 МПа | 97,0 | 52,0 | |
0,5 МПа | 129,0 | 62,0 | |
0,6 МПа | 155,0 | 72,0 | |
0,7 МПа | 174,0 | 85,0 | |
0,8 МПа | 206,0 | 100,0 | |
0,9 МПа | 232,0 | 110,0 | |
1,0 МПа | 258,0 | 125,0 | |
1,2 МПа | 150,0 | ||
1,4 МПа | |||
1,6 МПа | |||
Присоединительные размеры, ДУ, мм | |||
входного патрубка | 50 | ||
выходного патрубка | 80 | ||
Габаритные размеры, мм | |||
длина | 1960 | ||
ширина | 600 | ||
высота | 1600 | ||
Масса, кг, не более | 300 |

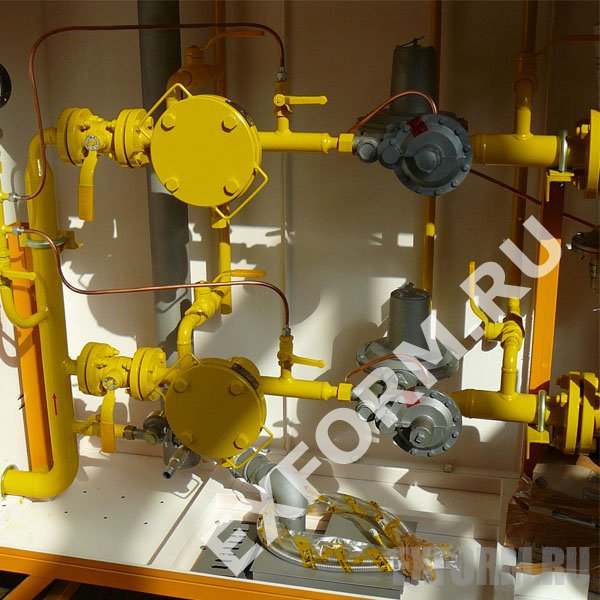

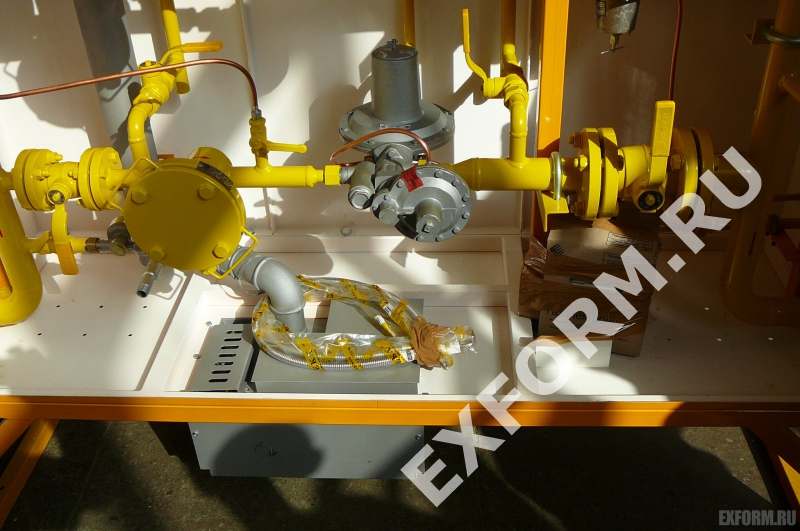

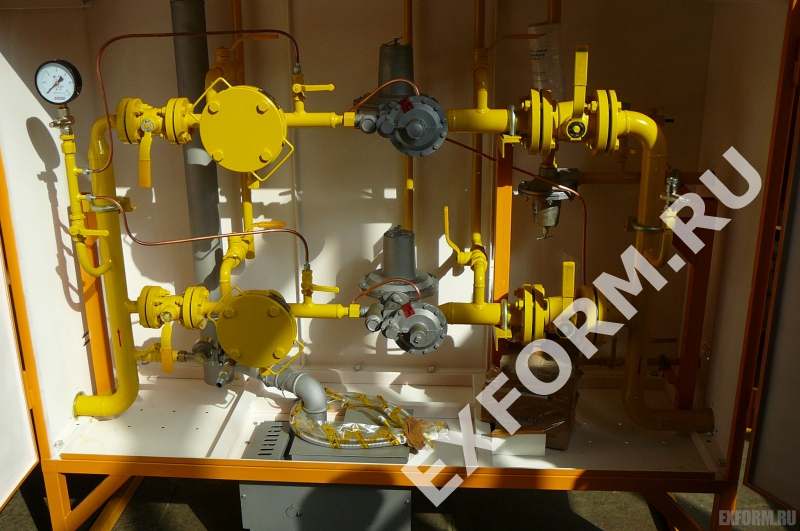

Газорегуляторный пункт ГРПН-300-4-1,2 состоит из шкафа, в котором смонтированы основная и резервная лини редуцирования газа. Основная линия редуцирования состоит из крана входного, фильтра газового, регулятора давления газа и выходного крана. Резервная линия аналогична основной.
При ремонте технологического оборудования подача газа к потребителю осуществляется через резервную линию. Чтобы перейти на нее, необходимо перекрыть подачу газа, закрыть входной кран первой линии, открыть выходной кран резервной линии, плавно открыть входной кран резервной линии. После проведения всех необходимых работ, можно оставить работать вторую линию, или можно переключиться обратно на первую.
Для сброса природного газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами. Фильтр газовый предназначен для очистки газа от механических примесей. Степень загрязнения фильтра определяется датчиком, снабженным индикатором перепада давления. В эконом-варианте перепад давления измеряется эксплуатирующей организацией дифманометром, подсоединяемым к кранам, установленным на катушках до и после фильтра.
Цена ГРПН-300-4-1,2, купить ГРПН-300-4-1,2
Чтобы узнать цену или купить ГРПН-300-4-1,2 производства завода "ЭКС-ФОРМА", необходимо сделать официальный запрос в нашу компанию. Цена изделия расчитывается на основе согласованной схемы. Изготовление осуществляется по предоплате, доставка возможна во все регионы. Цена доставки может быть включена в конечную стоимость изделий.
|
