ГРПШ-10-2У1, ГРПШ-25-2У1
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-10-2У1
Наличие: Под заказ, срок изготовления 20 дней
Цена: По запросу
ГРПШ-10-2У1 представляет собой оборудование, предназначенное для частного газоснабжения. Визуально пункт выполнен в виде шкафа с двумя дверками спереди и сплошной стенкой сзади. Устанавливается пункт на бетонном основании вблизи объекта газоснабжения. ГРПШ-10-2У1 выполняет функцию очистки газа и снижения его давления до бытового.
Благодаря двум линиям редуцирования газа, подача газа не останавливается на время проведения профилактических или сервисных работ, таких как замена фильтра или регулятора.
Для контроля за уровнем загрязненности фильтра предусмотрен датчик перепада давления с указанием зоны безопасной эксплуатации.
|
| Наименование параметра | ГРПШ-10-2У1 | ГРПШ-25-2У1 |
| Регулятор давления газа | RF-10 | RF-25 |
| Диапазон входных давлений, МПа: | 0,01–0,6 | 0,01-0,6 |
| Выходное давление, кПа: | 0,2-2 | |
| Пропускная способность, м³/ч, при входном давлении: | ||
| 0,05 МПа | 9 | 23 |
| 0,6 МПа | 15 | 38 |
| Диапазон настройки срабатывания запорного клапана: | ||
| при повышении выходного давления, кПа: | 3,5-3,75 | |
| при понижении выходного давления, кПа: | 1-1,6 | |
| Давление начала срабатывания сбросного клапана, кПа: | 3-3,4 | |
| Присоединительные размеры: Ду, мм | ||
| входного патрубка | 20 | |
| выходного патрубка | 32 | |
| Соединение: | ||
| входного патрубка, дюйм | Под приварку | |
| выходного патрубка | Резьбовое | |
| Габаритные размеры, мм: | ||
| - длина | 1400 | |
| - ширина | 650 | |
| - высота | 1600 | |
| Масса, кг | 58 | 58 |

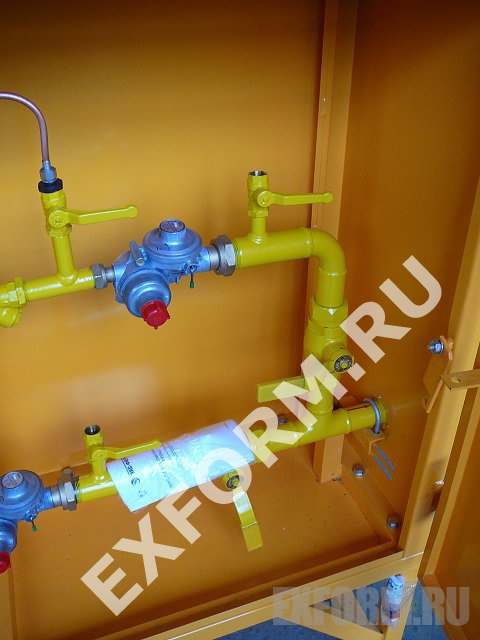

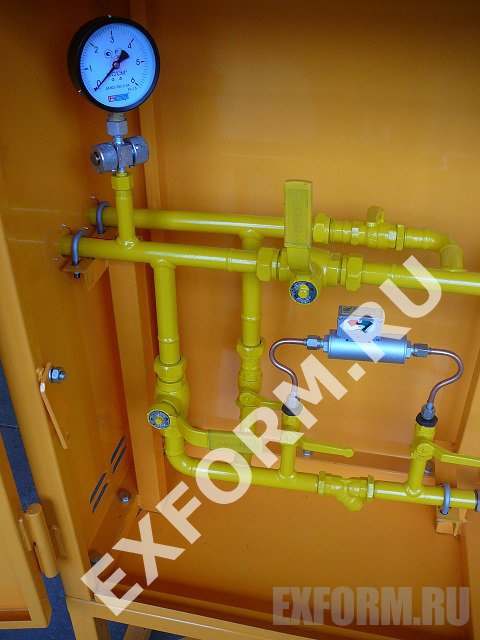

ГРПШ-10-2У1 и ГРПШ-25-2У1 изготавливается на предприятии ООО ПКФ "ЭКС-ФОРМА". Корпус шкафа выполнен из цельных листов металла, обработанных на листогибочном прессе. Внутри шкафа смонтирована система газопроводов с приборами: шаровые краны ГШК, клапаны для манометра, контролирующие манометры, фильтры газа, датчики перепада давления на фильтрах, регуляторы давления газа RF-10 или RF-25.
Изделие поставляется в полной заводской готовности с настройками на заданное выходное давление.
Диаметр входного газопровода - ду-20, диаметр выходного газопровода - ду-32.
|
|
