ГРПШ-FRG/2МВ
Рабочая среда | природный газ по ГОСТ 5542-87 |
Температура окружающей среды, °С | от –40 до +45 |
Регулятор давления газа | FRG/2MB DN25 |
Максимальное входное давление, МПа | 0,01–0,6 |
Выходное давление, кПа | 1,0–3,5 |
Неравномерность регулирования, % | ±10 |
Максимальная пропускная способность, м3/ч | 25 |
Ду входного патрубка | 25 |
Ду выходного патрубка | 32 |
Габаритные размеры, мм: | |
длина | 310 |
ширина | 220 |
высота | 395 |
Масса, кг | 18 |
Климатическое исполнение | У1 по ГОСТ 15150 |
Газорегуляторные пункты шкафные ГРПШ - FRG/25 с одной линией редуцирования предназначены для редуцирования среднего и высокого давления газа, а так же автоматического поддержания выходного давления в заданных границах и отключения подачи газа при аварийных ситуациях.

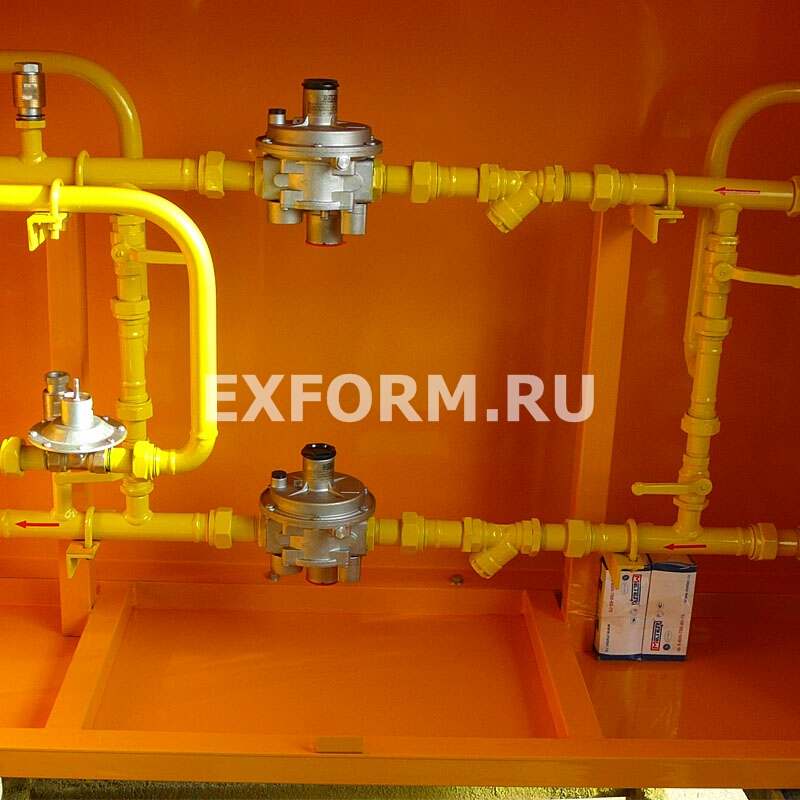

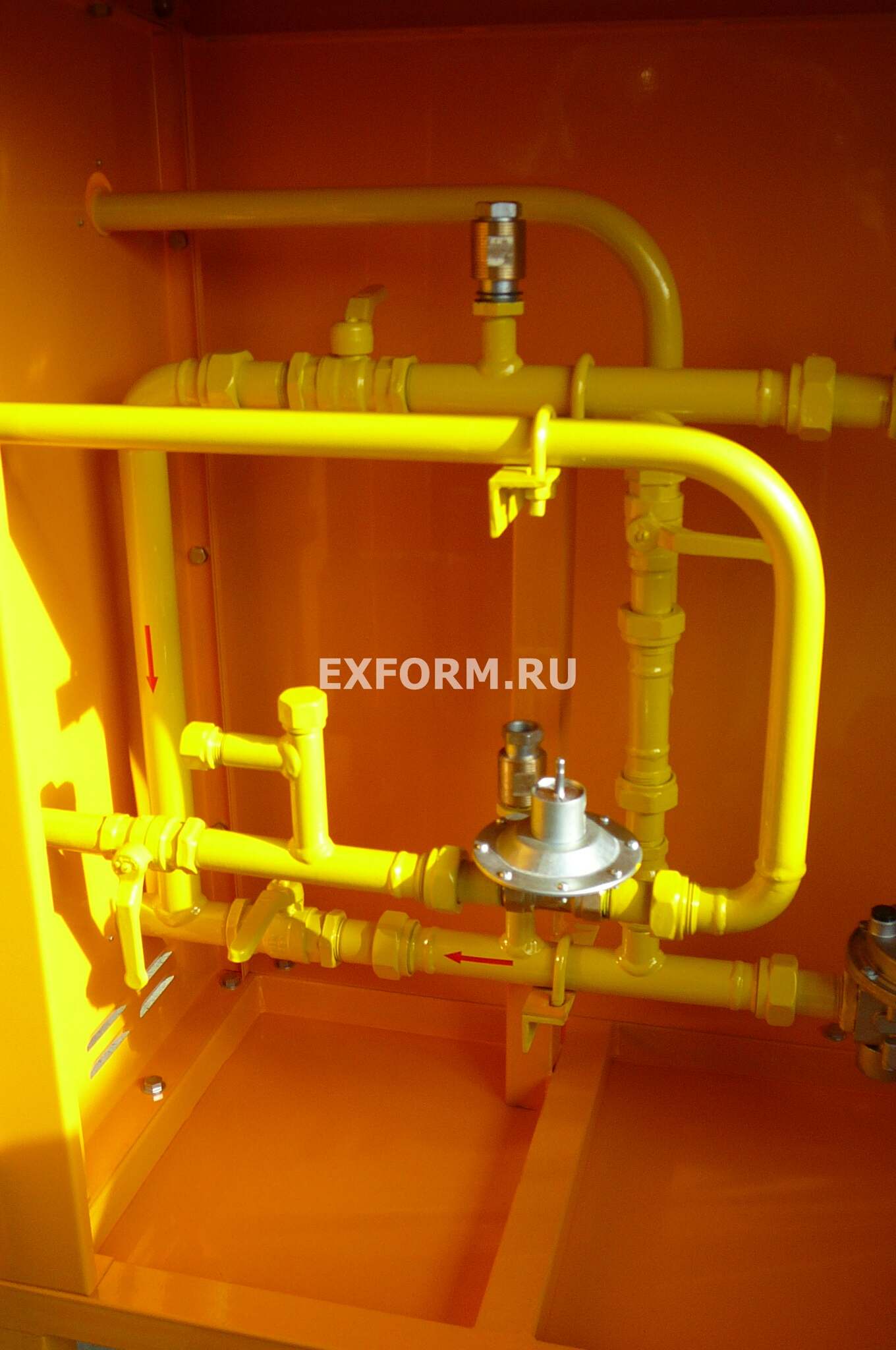

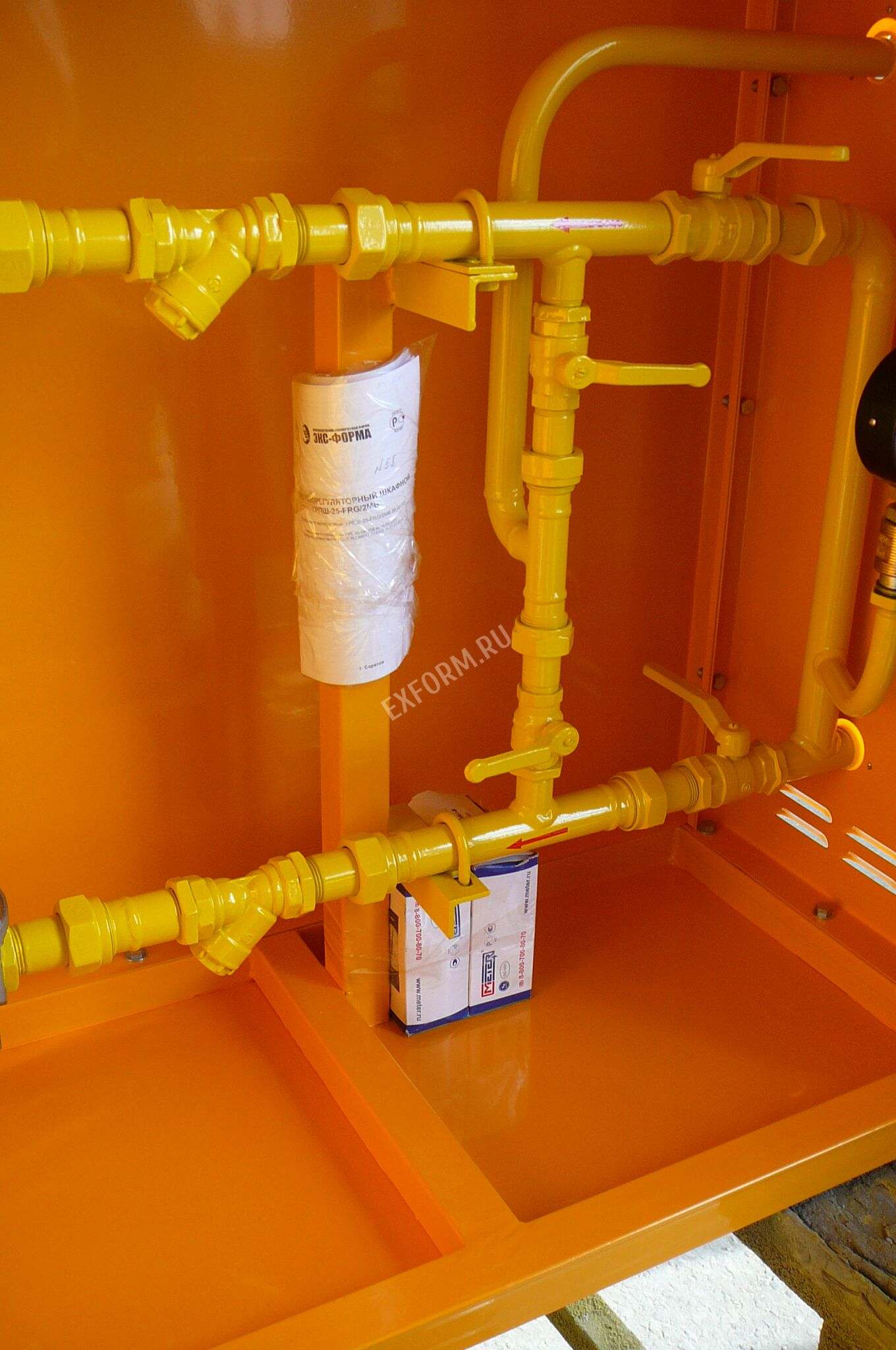

Газорегуляторный пункт шкафной ГРПШ FRG/25 представляет собой металлический шкаф, в котором размещено технологическое оборудование.
Для удобства обслуживания в шкафу имеется дверка. Технологическое оборудование состоит из крана на входе, регулятора давления, крана на выходе. Для контроля давления на входе имеется манометр с краном. Для контроля давления газа на выходе предусмотрен кран с ниппелем для присоединения мановакуумметра.
|
