УГРШ-50НВ-2Т-ЭК с телеметрией

Производитель: ООО ПКФ "Экс-Форма"

Модель: УГРШ-50НВ-2Т-ЭК

Наличие: Под заказ, срок изготовления 45 дней

Цена: По запросу

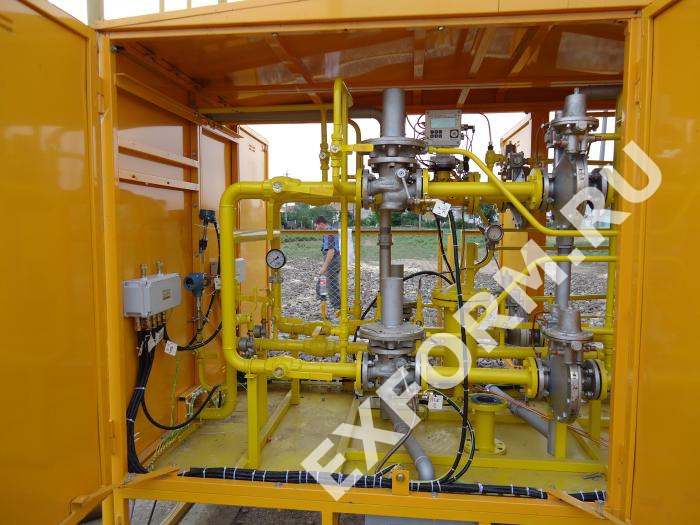

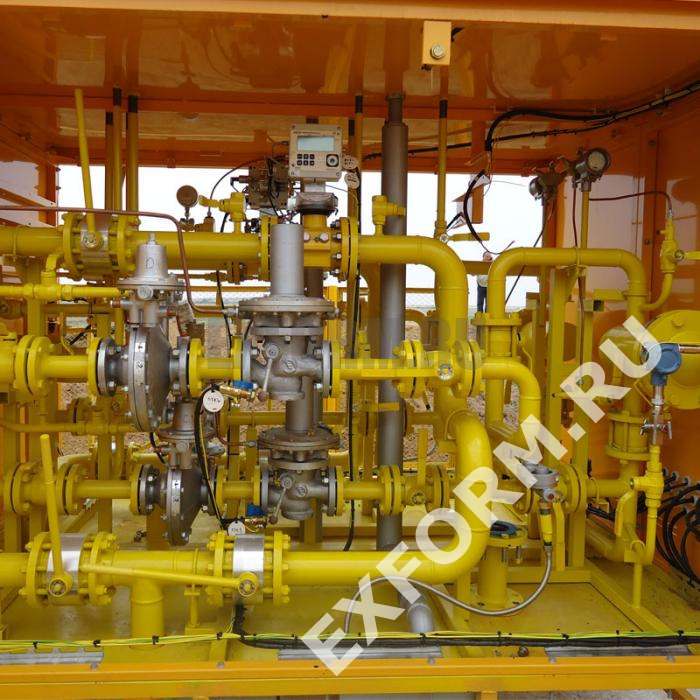

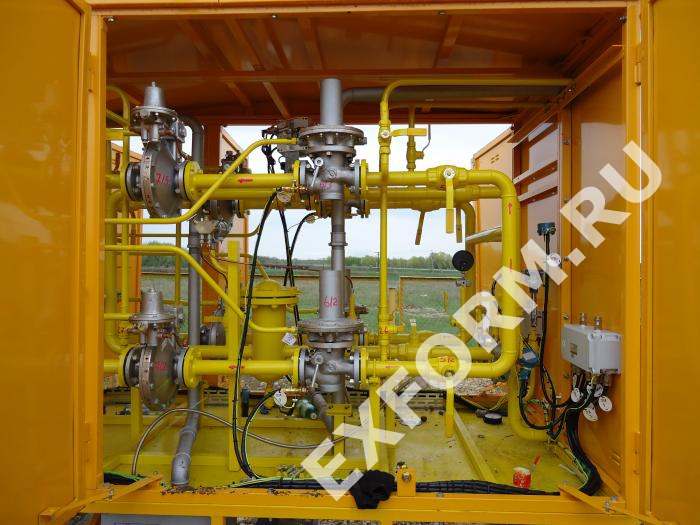

УГРШ-50НВ-2Т-ЭК включает в себя четыре линии редуцирования газа, две основные и две резервные, с возможностью настройки на разное выходное давление - низкое или высокое.

В комплект также входят два узла учета расхода газа, два газовых обогревателя, и комплексы автономной телеметрии с возможность передачи контролируемых параметров в единый диспетчерский пункт по беспроводным каналам связи.

Цена на установки расчитывается индивидуально для каждого проекта.

Характеристики
Схемы
Описание

Наименование параметра или размера	УГРШ-50НВ-2Т-ЭК	УГРШ-50НН-2Т-ЭК	УГРШ-50ВВ-2Т-ЭК
Регулируемая среда	Природный газ ГОСТ 5542	Природный газ ГОСТ 5542	Природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,1 - 1,2	0,05 - 1,2	0,1 - 1,2
Диапазон выходных давлений, МПа - на первой линии - на второй линии	0,0015 - 0,06 0,06 - 0,6	0,0015 - 0,06 0,0015 - 0,06	0,06 - 0,6 0,06 - 0,6
Пределы настройки давления клапана ПЗК-50, МПа - нижний предел первой линии - верхний предел первой линии - нижний предел второй линии - верхний предел второй линии	0,0003 - 0,003 0,002 - 0,075 0,003 - 0,03 0,03 - 0,75	0,0003 - 0,003 0,002 - 0,075 0,0003 - 0,003 0,002 - 0,075	0,003 - 0,03 0,03 - 0,75 0,003 - 0,03 0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа - первой линии - второй линии	0,0005 - 0,07 0,06 - 0,7	0,0005 - 0,07 0,0005 - 0,07	0,06 - 0,7 0,06 - 0,7
Стабильность поддержания выходного давления, %, не более	±5	±5	±5
Вид теплоносителя	Продукты сгорания природного газа	Продукты сгорания природного газа	Продукты сгорания природного газа
Тепловая мощность горелки, кВт	1,85^+0,185_-0,09	1,85^+0,185_-0,09	1,85^+0,185_-0,09
Расход газа на горелку, м³/ч	от 0,16 до 0,25	от 0,16 до 0,25	от 0,16 до 0,25
Время включения горелки, с, не более	90	90	90
Время выключения горелки при прекращении подачи газа, с, не более	90	90	90
Соединение с газопроводом - вход DN, мм - выход DN, мм	80 100	80 100	80 100
Масса, кг, не более	1200	1200	1200
Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм	2240 1250 2200	2240 1250 2200	2240 1250 2200

Пропускная способность установки

Рвх., МПа	0,05	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2
РДП-50Н	750	1050	1570	2100	2600	3100	3650	4200	4970	5200	5750	6250	6800
РДП-50В		1050	1570	2100	2600	3100	3650	4200	4970	5200	5750	6250	6800

Схемы на установки УГРШ-50НВ-2Т-ЭК разрабатываются индивидуально для каждого заказчика. Для запроса на разработку схемы, просьба оставить заявку на нашем сайте.

Диаметр газопровода за установкой определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003. Размещение и монтаж установки должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529-03, СНиП 42-01 в следующей последовательности:

1) установить установку на бетонном основании, произвести монтаж СГ-ЭК согласно руководству по эксплуатации на данный прибор;

2) подать к входному патрубку давление, проверить давление по манометру М1, открыв кран КН42 и клапан КН50. Плавно заполнить трубопровод газом, поднимая давление до рабочего значения, открыв кран КН1.

3) открыть кран КН2;

4) открыть краны КН4, КН12, КН40, КН27, КН8 основной линии первой линии редуцирования. Взвести клапан предохранительный запорный КП1. Согласно паспорту на регулятор РДП 50 произвести его запуск и настройку, обеспечив постепенное увеличение расхода газа до рабочего (не допуская резких скачков расхода и пневмоударов). За значением давления следить по показаниям напоромера М3 , подключенному к клапану КН52.
Предохранительный запорный клапан КП1 основной линии редуцирования настроить согласно паспорту на клапан.

5) при запуске резервной линии редуцирования соблюдать ту же последовательность.
Настройку предохранительного сбросного клапана КП6 производить от автономного источника давления.
Монтаж импульсного трубопровода производить по схеме, находящейся в п. 6.2 паспорта на регулятор РДП 50. Отбор давления производить из одной контрольной точки.

6) открыть краны КН6, КН37, КН26, КН10 основной линии второй линии редуцирования. Взвести клапан предохранительный запорный КП3. Согласно паспорту на регулятор РДП 50 произвести его запуск и настройку, обеспечив постепенное увеличение расхода газа до рабочего (не допуская резких скачков расхода и пневмоударов). За значением давления следить по показаниям манометра М2, подключенному к клапану КН51.
Предохранительный запорный клапан КП3 основной линии редуцирования настроить согласно паспорту на клапан.

7) при запуске резервной линии второй линии редуцирования соблюдать ту же последовательность.
Настройку предохранительного сбросного клапана КП5 производить от автономного источника давления.

Монтаж импульсного трубопровода производить по схеме, находящейся в п. 6.2 паспорта на регулятор РДП 50. Отбор давления производить из одной контрольной точки.

8) включение системы обогрева производить в следующей последовательности:
1. открыть дверки шкафа;
2. открыть дверки кожуха обогревателя ОГ1, ОГ2;
3. открыть краны КН23, КН24.
