Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

УГРШ-50Н(В)-2Т-ЭК

УГРШ-50Н(В)-2Т-ЭК
УГРШ-50Н(В)-2Т-ЭК
УГРШ-50Н(В)-2Т-ЭК
Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-50Н(В)-2Т-ЭК
Наличие: Под заказ, срок изготовления 45 дней
Цена: По запросу

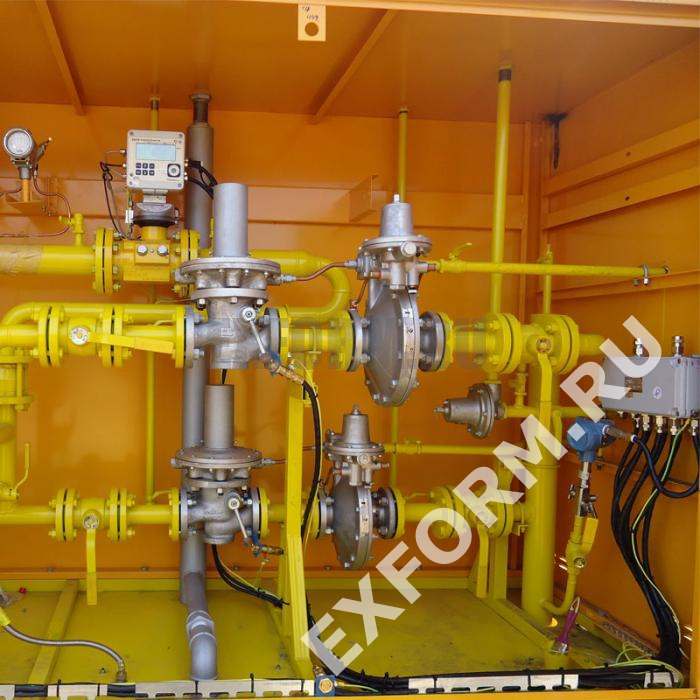

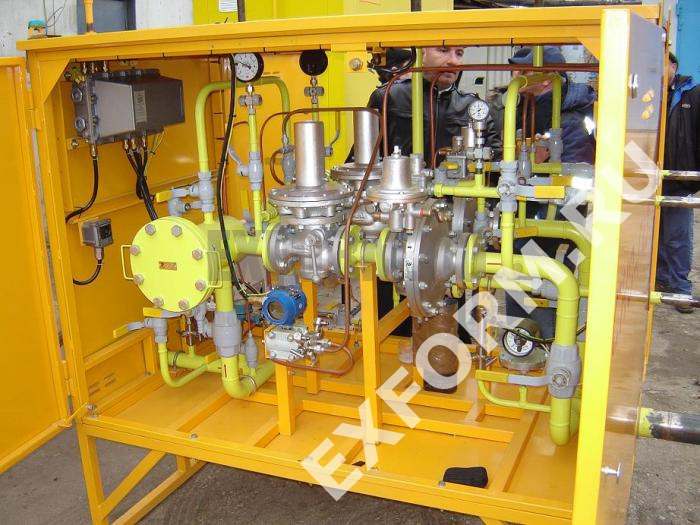

УГРШ-50Н(В)-2Т-ЭК представляет собой компактную газорегуляторную установку, расположенную в стальном шкафу, окрашенном в желтый цвет, с двумя линиями редуцирования газа, выполненными на базе регуляторов прямоточной конструкции РДП-50Н на низкое давление или РДП-50В с настройкой на высокое выходное давление.

Установка оснащена автономным комплексом телеметрии, способным работать без источника электроэнергии или подзарядки в течении 5 лет. Большинство времени все элементы телеметрии находятся в "спящем" состоянии и включаются в работу только если на это есть причина - вызов с пульта оператора, возникновение неполадок, либо проведение обслуживания ГРП персоналом эксплуатирующей организации.

По всем технологическим параметрам установка не отличается от серийном модели УГРШ-50Н(В)-2. Габаритная и функциональная схема изделий изготавливаются под каждого конкретного заказчика бесплатно.






  • Характеристики
  • Схемы
  • Описание
Наименование параметра или размераУГРШ-50Н-2Т-ЭКУГРШ-50В-2Т-ЭК
Регулируемая средаприродный газ ГОСТ 5542природный газ ГОСТ 5542
Диапазон входных давлений, МПа0,05 - 1,20,1 - 1,2
Диапазон выходных давлений, МПа0,0015 - 0,060,06 -0,6
Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа
- верхний предел, МПа

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа0,0005 - 0,070,06 - 0,7
Стабильность поддержания выходного давления, %, не более±5±5
Вид теплоносителя
продукты сгорания
природного газа
продукты сгорания
природного газа
Тепловая мощность горелки, кВт1,85+0,185-0,091,85+0,185-0,09
Расход газа на горелку, м3от 0,16 до 0,25от 0,16 до 0,25
Время включения горелки, с, не более9090
Время отключения горелки
при отключении подачи газа, с, не более
9090
Соединение с газопроводом:
- вход, мм
- выход, мм

50
80

50
80
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

2530
980
2250

2530
980
2250
Масса, кг, не более850850


Пропускная способность установки

Рвх., МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
РДП-50Н750105015702100260031003650420049705200575062506800
РДП-50В105015702100260031003650420049705200575062506800
Схемы на установки УГРШ-50Н(В)-2Т-ЭК для каждого проекта разрабатываются индивидуально. Запрос на разработку схем Вы можете отправить непосредственно с нашего сайта.

УГРШ-50Н(В)-2Т-ЭК - газорегуляторная установка с комплексом телеметрии. Система телеметрии ГРП/ШРП предназначается для контроля параметров и предотвращения аварий на газораспределительных пунктах. Система телеметрии ГРП/ШРП производит измерения на удалённых расстояниях и собирает информацию для предоставления в диспетчерский пункт. Предназначается для контроля параметров и предотвращения аварий на газораспределительных пунктах.


УГРШ-50Н(В)-2Т-ЭК Выпускается по индивидуальным трбованиям. Рассчет стоимости установки производится на основе согласованных схем.
