» » УГРШ(К)-50Н-2, УГРШ(К)-50Н-2-О

УГРШ(К)-50Н-2, УГРШ(К)-50Н-2-О

УГРШ(К)-50Н-2, УГРШ(К)-50Н-2-О
УГРШ(К)-50Н-2, УГРШ(К)-50Н-2-О
УГРШ(К)-50Н-2, УГРШ(К)-50Н-2-О
Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ(К)-50Н-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

УГРШ(К)-50Н-2 выпускается на базе двух регуляторов давления РДК-50Н с низким выходным давлением в горизонтальном или вертикальном исполнении в зависимости от типа подвода газа. Данные установки будут отличаться габаритными размерами.

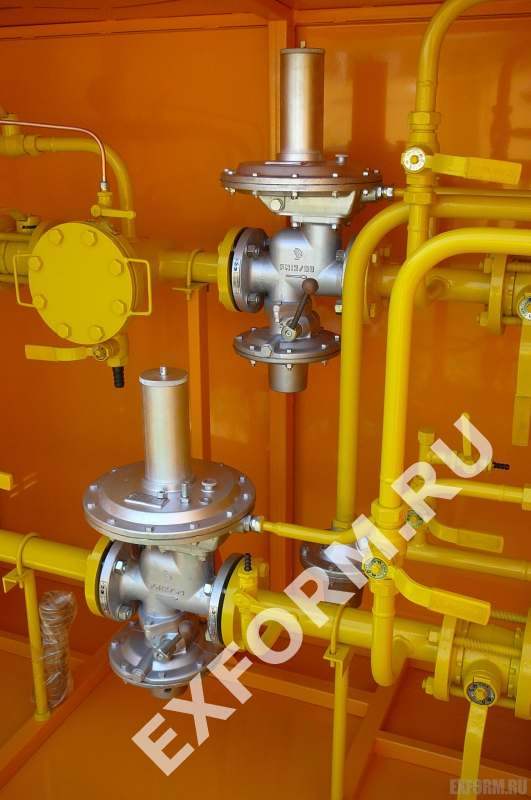

На фото представлены две разные установки по комплектации и исполнению, с алюминиевыми шаровыми кранами фланцевыми с Ду 50 с газовым обогревом и двумя фильтрами ФГ-50, и с межфланцевыми кранами Dn 50, без обогрева с вертикальном исполнении.

Схема к установкам прилагается типовая. Для вашего проекта наши конструктора бесплатно разработают и согласуют с вами газовую и габаритную схему на основе которой на заводе будет произведена установка УГРШ(К)-50Н-2.



Установка выпускается в двух исполнениях: УГРШ(К)-50/20Н-2 с седлом 20 мм и  УГРШ(К)-50/30Н-2 с седлом 30 мм.






  • Характеристики
  • Схемы
  • Описание
Наименование параметра или размераУГРШ(К)-50Н-2-ОУГРШ(К)-50Н-2
Регулируемая средаприродный газ ГОСТ 5542природный газ ГОСТ 5542
Диапазон входных давлений, МПа0,025 - 1,20,025 - 1,2
Диапазон выходных давлений, МПа0,002 - 0,0050,002 - 0,005
Стабильность поддержания выходного давления, %, не более±10±10
Диапазон настройки давления клапана-отсекателя, МПа, не уже:
- при повышении выходного давления
- при понижении выходного давления

0,0025 - 0,0075
0,001 - 0,0045

0,0025 - 0,0075
0,001 - 0,0045
Диапазон настройки предохранительного сбросного клапана ПСК-25, МПа1,15 Рвых1,15 Рвых
Вид теплоносителяпродукты сгорания природного газа-
Тепловая мощность горелки, кВт1,85+0,185-0,09-
Расход газа на горелку, м3от 0,16 до 0,25-
Время включения горелки, с, не более90-
Время отключения горелки при отключении подачи газа, с, не более90-
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

50
80

50
80
Габаритные размеры, не более:
- длина
- ширина
- высота

2060
920
2130

1970
920
1830
Масса, кг, не более800750

Пропускная способность установки


Рвх., МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
УГРШ(К)-50/20Н-292132184240292344400452520584652720800
УГРШ(К)-50/30Н-2 28040056072099010401200136015601760196021602400
схемы УГРШ(К)-50Н-2

схемы УГРШ(К)-50Н-2

схемы УГРШ(К)-50Н-2 Схема газовая принципиальная УГРШ(К)-50Н-2: КН1-КН19, КН 21-КН23 - запорная арматура; Ф1; Ф2 - фильтры; М - манометр показывающий; КН20 - клапан для манометра; КП1 - клапан предохранительный сбросной; РД1-РД3 - регуляторы давления газа; ОГ - обогреватель газовый (ГГУ).

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ



1.1. Установка газорегуляторная шкафная УГРШ(К)-50Н-2 м УГРШ(К)-50Н-2-О с обогревом, на базе регулятора давления газа РДК-50Н (далее установка) предназначена  для  редуцирования  давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

1.2. Условия эксплуатации установки должны соответствовать климатическому исполнению У1ГОСТ15150.

            Установка комплектуется регулятором РДК-50/20Н с седлом 20мм или РДК-50/30Н с седлом 30 мм.

Установка выпускается в двух  исполнениях с диапазоном выходных давлений (0,002 - 0,005) МПа с обогревом и без.

Пример записи обозначения при заказе:

«Установка газорегуляторная шкафная УГРШ(К)-50Н-2-О ТУ 4859-012-12213528-04» - установка с обогревом;

«Установка газорегуляторная шкафная УГРШ(К)-50Н-2 ТУ 4859-012-12213528-04» - установка без обогрева.



2. УСТРОЙСТВО И РАБОТА



2.1. Установка состоит из металлического шкафа с двумя дверками (рис. 1), в котором смонтировано технологическое оборудование, которое крепится хомутами к раме и кронштейнам.

2.2. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной (рис. 2).

2.3. Каждая линия редуцирования состоит из:

1) крана КН1 (или КН3) на входе;

2) фильтра Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20. Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН20. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН20. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтра  Ф1 (или Ф2);

3) регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

4) крана КН2 (или КН4) на выходе;

5) импульсного трубопровода с краном КН9 (или КН10);

6) предохранительного сбросного клапана КП1, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки КП1 предназначены краны КН14 и КН19.



Для замера давления на выходе установлен кран КН13 с ниппелем для присоединения мановакуумметра.



Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).

Для обогрева установки в холодное время года  служит обогреватель (газогорелочное устройство) ОГ, к которому через кран КН21 и регулятор РД3 поступает газ требуемого давления.



5. ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ



5.1. Размещение и монтаж установки должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529-03, ГОСТ Р 54983-2012,  СНиП 42-01-2002 (СП 62.13330.2011) в следующей последовательности:

1) установить установку на бетонном основании;

2) установить сбросные трубопроводы;

3) произвести присоединение к газопроводу;

4)  открыв крышку САБК-АТ, осторожно вынуть термодатчик и прикрепить его с помощью хомута к дымоходу. Крышку закрыть так, чтобы она не задевала капилляр термодатчика.

Диаметр газопровода за установкой определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.

5.2. После монтажа обвязку технологического оборудования испытать на герметичность согласно проекта привязки и ПБ 12-529-03.

5.3. Пуск в работу установки в соответствии с рисунком 2 производить в следующей последовательности:

1) подать к входному патрубку установки давление, проверить давление по манометру М, открыв кран КН12 и клапан КН20. Открыть кран КН1 основной линии редуцирования.

2) плавно открыть кран КН11 перед клапаном предохранительным сбросным КП1, кран КН9 на импульсном трубопроводе, кран КН2 на выходе и задвижку за пределами шкафа. Согласно руководству по эксплуатации  на регулятор РДК-50Н произвести его настройку  и пуск . За значением давления после регулятора следить по показаниям мановакуумметра, подключенного к крану КН13.

3) при запуске резервной линии редуцирования соблюдать ту же последовательность. Настройку предохранительного сбросного клапана производить с использованием автономного источника давления.

5.4.    При температуре окружающего воздуха ниже +5º С включить обогреватель(ГГУ) согласно руководству по эксплуатации на газогорелочное устройство.

5.5.   Отбор импульсного давления на обе линии редуцирования производить из общего коллектора DN50,  врезанного в выходной газопровод на расстоянии,  указанном в  руководстве по эксплуатации   на регулятор РДК-50Н.



Цена, доставка, сроки изготовления



Цена на шкафные газорегуляторные установки УГРШ(К)-50Н-2 предоставляется по запросу. Доставка осуществляется во все регионы. Стоимость доставки может быть включена в конечную цену изделия. срок изготовления не более 30 дней с момента получения оплаты на наш расчетный счет.
