Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ(К)-50Н
Наличие: Есть в наличии
Цена: По запросу

УГРШ(К)-50Н - шкафная газорегуляторная установка, выпускаемая нашим предприятием на базе регулятора давления газа РДК-50Н с седлом 20 под маркой УГРШ(К)-50/20Н или 30 мм под маркой УГРШ(К)-50/30Н.



При малых габаритах установка имеет высокую пропускную способность, что особенно актуально при сезонных понижениях давления газа в сетях.



- при Рвх. = 0,1 МПа пропускная способность 500 м3/ч.

- при Рвх. = 0,6 МПа пропускная способность 1500 м3/ч.

- при Рвх. = 1.2 МПа пропускная способность 3000 м3/ч.






  • Характеристики
  • Схемы
  • Описание

Наименование параметра или размера



УГРШ(К)-50Н-О


УГРШ(К)-50Н

Регулируемая средаприродный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа0,025 - 1,20,025 - 1,2
Диапазон выходных давлений, МПа0,002 - 0,0050,002 - 0,005
Стабильность поддержания выходного давления, %, не более±10±10
Диапазон настройки давления клапана-
отсекателя, МПа, не уже
- при повышении выходного давления
- при понижении выходного давления


0,0025 - 0,0075
0,001 - 0,0045


0,0025 - 0,0075
0,001 - 0,0045
Диапазон настройки предохранительного
сбросного клапана ПСК25-Н, МПа
1,15 Рвых.1,15 Рвых.
Вид теплоносителяПродукты сгорания природного газа-
Тепловая мощность горелки, кВт1,85+0,185-0,09-
Расход газа на горелку, м3от 0,16 до 0,25-
Время включения горелки, с, не более90-
Время отключения горелки при отключении подачи газа, с, не более90-
Соединение с газопроводом:
- вход, мм
- выход, мм

50
80

50
80
Габаритные размеры, мм, не более
- длина
- ширина
- высота

1000
590
2012

1000
590
1800
Масса, кг, не более300250

Пропускная способность установки


Рвх., МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
УГРШ(К)-50/20Н92132184240292344400452520584652720800
УГРШ(К)-50/30Н 28040056072099010401200136015601760196021602400

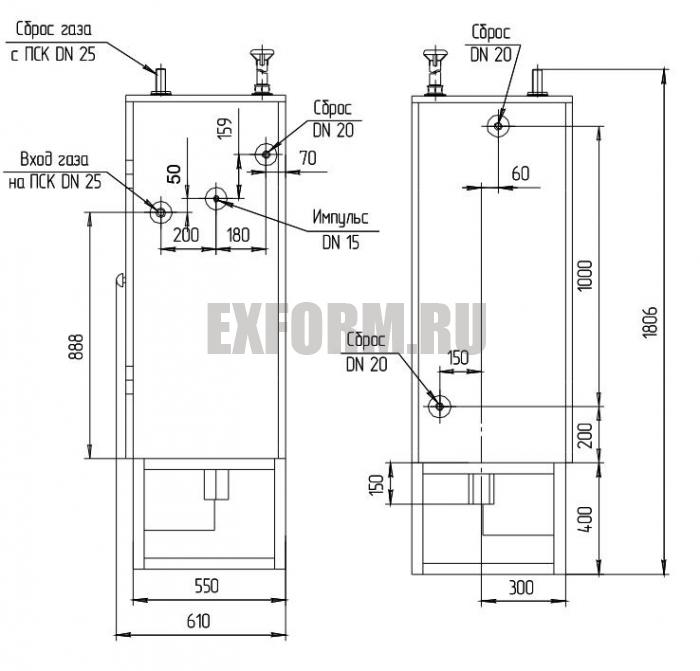

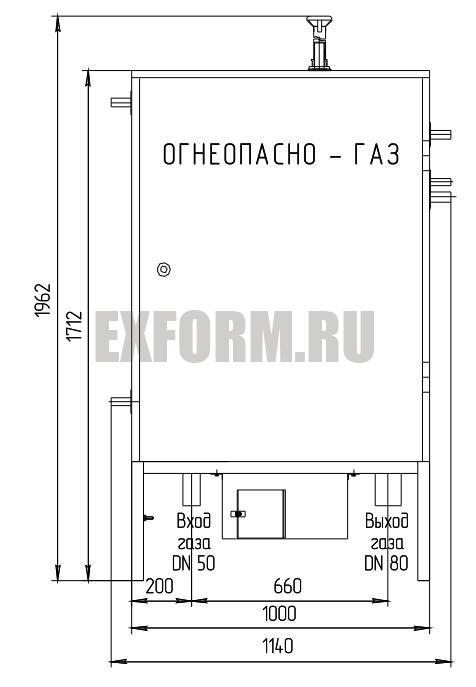

схемы УГРШ(К)-50Н, УГРШ(К)-50/20Н, УГРШ(К)-50/30Н

схемы УГРШ(К)-50Н, УГРШ(К)-50/20Н, УГРШ(К)-50/30Н

схема УГРШ(К)-50Н, УГРШ(К)-50/20Н, УГРШ(К)-50/30Н

Установка УГРШ(К)-50Н предназначена для снабжения газом объектов бытового или промышленного назначения. Изготавливается в виде закрытого шкафа с двумя дверками для доступа к обслуживанию. Технологическое оборудование включает в себя запорную арматуру, фильтры газа, регуляторы давления газа, сбросные клапаны ПСК. При необходимости установка может быть снабжена обогревом, узлом учета расхода газа и системами телеметрии.

Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа

Если вы затрудняетесь с выбором оборудования, ОСТАВЬТЕ ЗАЯВКУ, наши менеджеры свяжутся с вами и помогут с выбором продукции.
