Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

» » УГРШ-100Н-2ДМ, УГРШ-100В-2ДМ

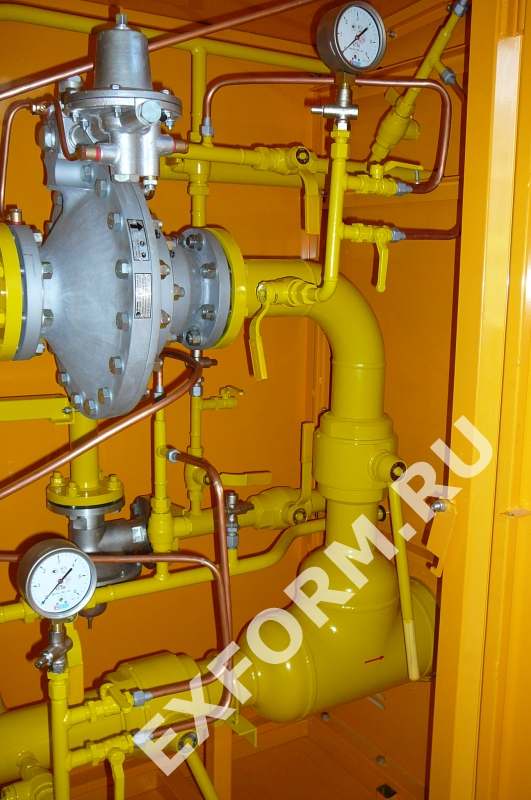

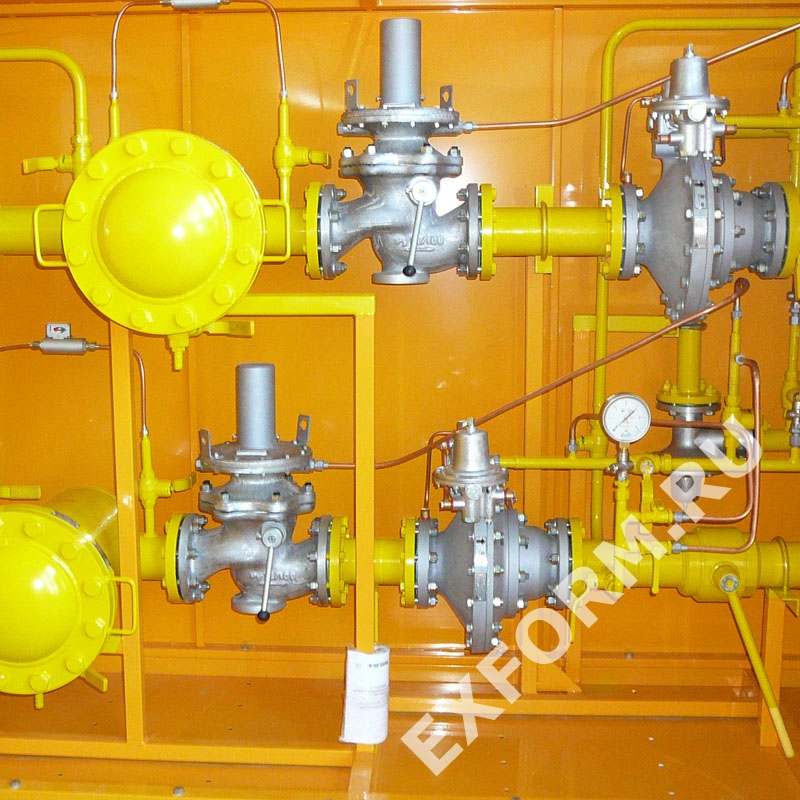

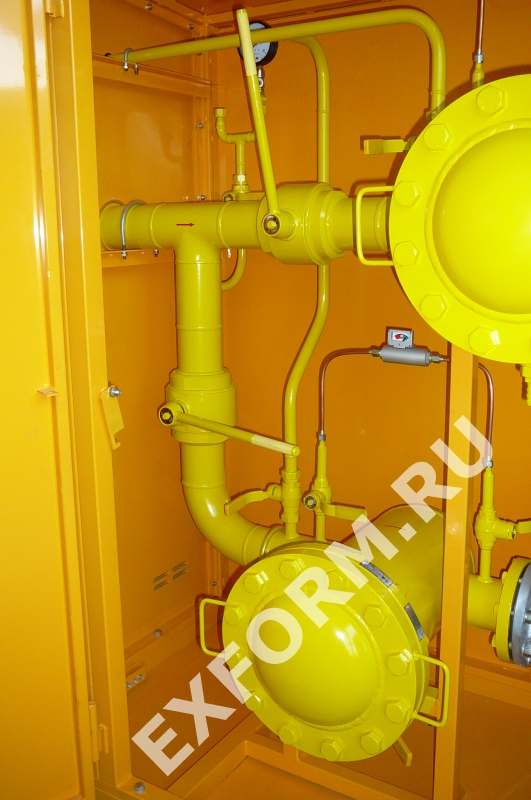

УГРШ-100Н-2ДМ, УГРШ-100В-2ДМ

УГРШ-100Н-2ДМ, УГРШ-100В-2ДМ
УГРШ-100Н-2ДМ, УГРШ-100В-2ДМ
УГРШ-100Н-2ДМ, УГРШ-100В-2ДМ
Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-100Н(В)-2ДМ
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

УГРШ-100Н(В)-2ДМ - модель УГРШ, предназначенная специально для московского региона, выпукается на базе регулятора давления газа РДП-100 и имеет ряд отличий от серийной модели.

Согласно "Требованиям ОАО "Газпромрегионгаз" в УГРШ-100Н(В)-2ДМ:
- вся арматура заменена на сварное и штуцерно-ниппельное присоединение;
- вместо байпаса установлена резервная линия редуцирования;
- на обогреве вместо инфракрасной горелки используется более качественный обогреватель на пьезорозжиге;
- прикладывается ЗИП на регулятор;
- предусмотрен учет газа на обогрев УГРШ;
- все элементы шкафа не имеют острых углов и кромок;
- введена возможность настройки регулятора давления без изменения давления газа у потребителя;
- присоединение предохранительного сбросного клапана ПСК заменено с муфтового на фланцевое;






  • Характеристики
  • Схемы
  • Описание
Наименование параметра или размераУГРШ-100Н-2ДМ-ОУГРШ-100Н-2ДМУГРШ-100В-2ДМ-ОУГРШ-100В-2ДМ
Регулируемая средаприродный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа0,05 - 1,20,05 - 1,20,1 - 1,20,1 - 1,2
Диапазон выходных давлений, МПа0,0015 - 0,060,0015 - 0,060,06 - 0,60,06 - 0,6
Пределы настройки контролируемого давления клапана ПЗК-100, МПа:
- нижний предел
- верхний предел

0,0003 - 0,003
0,002 - 0,075

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75

0,003 - 0,03
0,03 - 0,75
Стабильность поддержания выходного давления, %, не более±5±5±5±5
Вид теплоносителяпродукты сгорания
природного газа
-продукты сгорания
природного газа
-
Тепловая мощность горелки, кВт1,85+0,185-0,09-1,85+0,185-0,09-
Расход газа на горелку, м3от 0,16 до 0,25-от 0,16 до 0,25-
Время включения горелки, с, не более90-90-
Время выключения горелки при прекращении подачи газа, с, не более90-90-
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

100
150

100
150

100
150

100
150
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

3150
1280
2150

3150
1280
1940

3150
1280
2150

3150
1280
1940
Масса, кг, не более1750165017501650

Пропускная способность установки

Pвх, МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
УГРШ-100Н-2ДМ296039405910789098601183013800157701775019720216902366025580
УГРШ-100В-2ДМ39405910789098601183013800157701775019720216902366025580

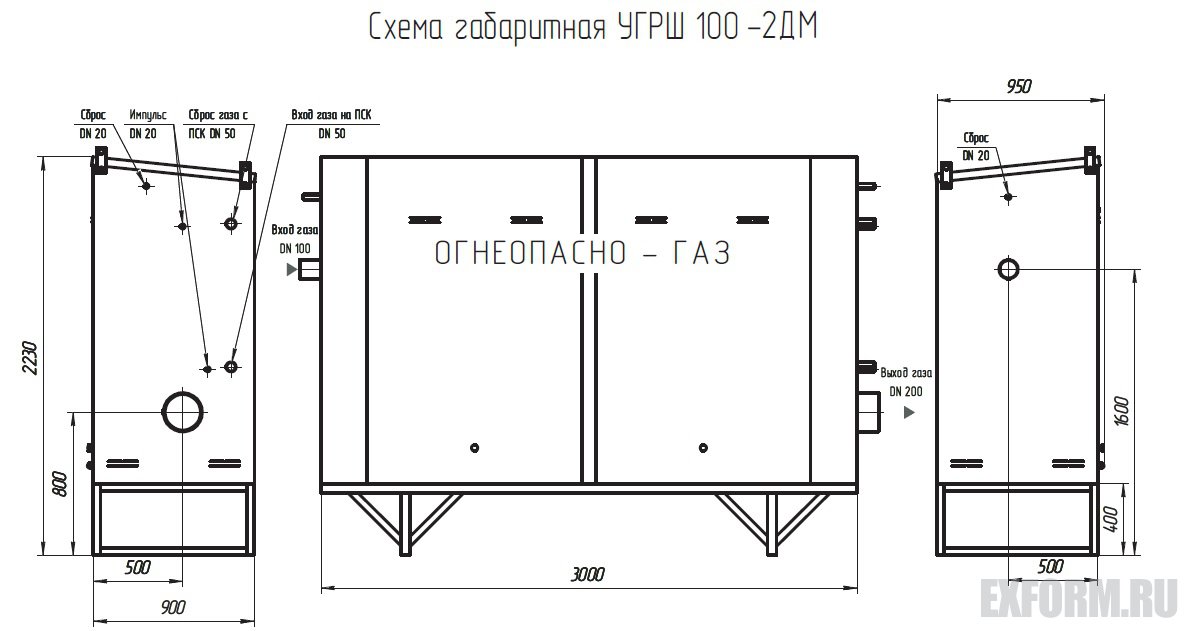

схемы УГРШ-100Н(В)-2ДМ схемы УГРШ-100Н(В)-2ДМ

Установка выпускается в четырех исполнениях:

УГРШ-100Н-2ДМ - с низким выходным давлением, с вертикальным входом-выходом;

УГРШ-100Н-2ДМ-Г - с низким выходным давлением, с горизонтальным входом-выходом;

УГРШ-100В-2ДМ - с высоким выходным давлением, с вертикальным входом-выходом;

УГРШ-100В-2ДМ-Г - с высоким выходным давлением, с горизонтальным входом-выходом.



Пример записи обозначения при заказе:

«Установка газорегуляторная шкафная УГРШ-100Н-2ДМ ТУ 4859-012-12213528-04»

«Установка газорегуляторная шкафная УГРШ-100В-2ДМ-Г  ТУ 4859-012-12213528-04»



 ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ



Размещение и монтаж установки должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529-03, СНиП 42-01-2002(СП 62.13330.2011) в следующей последовательности:

1) установить установку на бетонном основании;

2) установить продувочные и сбросные трубопроводы;

3) произвести присоединение к газопроводу.



После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529-03.

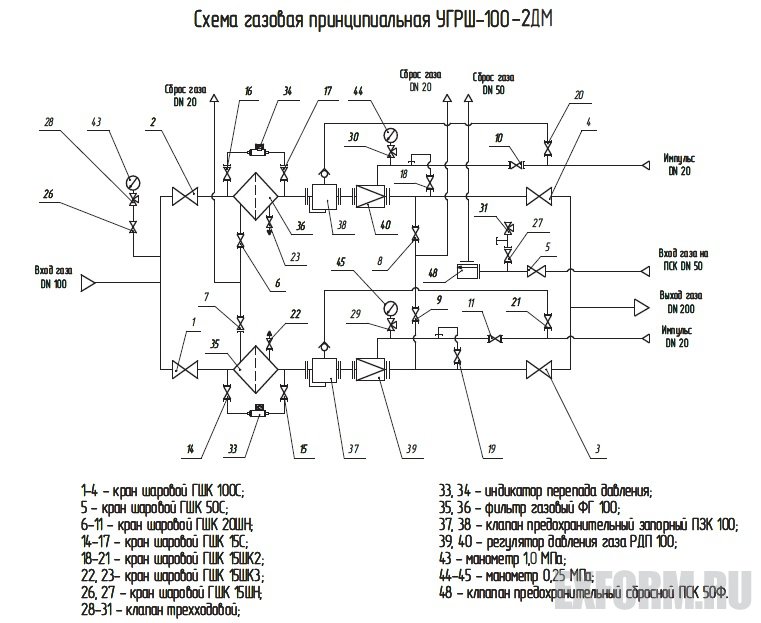

Пуск в работу установки в соответствии с рисунком 2 производить в следующей последовательности:

1) подать к входному патрубку установки давление, проверить давление по манометру 43, открыв кран 26 и клапан 28,  открыть кран 1 основной линии редуцирования.  Взвести клапан предохранительный запорный 37;

2) открыть кран 5 перед клапаном предохранительным сбросным 48, краны 11, 21 на импульсном трубопроводе, кран 3 на выходе. Произвести предварительную настройку регулятора на нулевом расходе газа (тупике). За значением давления следить по манометру 45, открыв клапан 29. Затем открыть задвижку за переделами шкафа, обеспечив расход газа. Произвести корректировку выходного давления регулировочным винтом на пилоте регулятора 39.



При запуске резервной линии редуцирования соблюдать ту же последовательность.

Настройку предохранительного сбросного клапана производить с использованием автономного источника давления.

Для настройки предохранительного запорного клапана основной линии редуцирования необходимо переключиться на резервную линию. Подать давление от автономного источника на клапан основной линии и произвести настройку согласно руководству по эксплуатации на клапан.
