Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-100Н(В)-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

УГРШ-100Н-2 и УГРШ-100В-2 выпускаются на базе регуляторов РДП-100 с настройкой на низкое или высокое выходное давление. Для удобства обслуживания, к каждой линии редуцирования имеется отдельный двухсторонний доступ. Чтобы установка могла успешно функционировать в зимний период, она снабжена двумя газовыми обогревателями, расположенными под днищем шкафа, с выбросом продуктов горения через дымоход в атмосферу.



Возможно изготовление установок с горизонтальным или вертикальными линиями редуцирования газа.



Цена на установки УГРШ-100Н-2 и УГРШ-100В-2 предоставляется по запросу.






  • Характеристики
  • Схемы
  • Описание
Наименование параметраУГРШ-100Н-2 с обогревомУГРШ-100Н-2УГРШ-100В-2 с обогревомУГРШ-100В-2
Регулируемая средаприродный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа0,05 - 1,20,05 - 1,20,1 - 1,20,1 - 1,2
Диапазон выходных давлений, МПа0,0015 - 0,060,0015 - 0,060,06 - 0,60,06 - 0,6
Пределы настройки контролируемого давления клапана ПЗК-100, МПа:
- нижний предел
- верхний предел

0,0003 - 0,003
0,002 - 0,075

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75

0,003 - 0,03
0,03 - 0,75
Стабильность поддержания выходного давления, %, не более±5±5±5±5
Вид теплоносителяпродукты сгорания
природного газа
-продукты сгорания
природного газа
-
Тепловая мощность горелки, кВт1,85+0,185-0,09-1,85+0,185-0,09-
Расход газа на горелку, м3от 0,16 до 0,25-от 0,16 до 0,25-
Время включения горелки, с, не более90-90-
Время выключения горелки при прекращении подачи газа, с, не более90-90-
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

100
150

100
150

100
150

100
150
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

3150
1280
2150

3150
1280
1940

3150
1280
2150

3150
1280
1940
Масса, кг, не более1750165017501650

Пропускная способность установки

Pвх, МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
УГРШ-100Н-2296039405910789098601183013800157701775019720216902366025580
УГРШ-100В-239405910789098601183013800157701775019720216902366025580

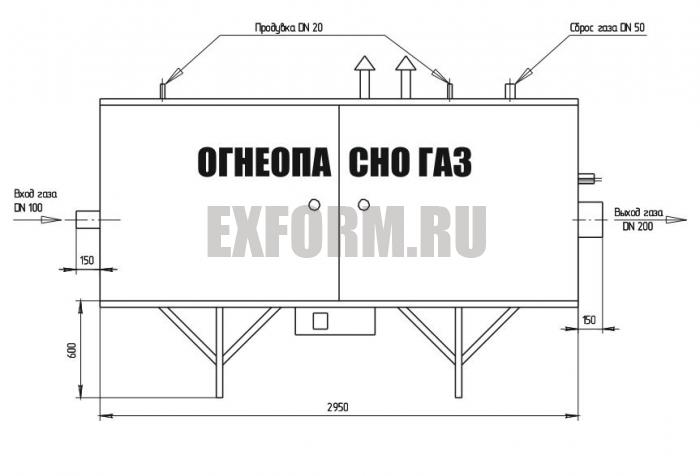

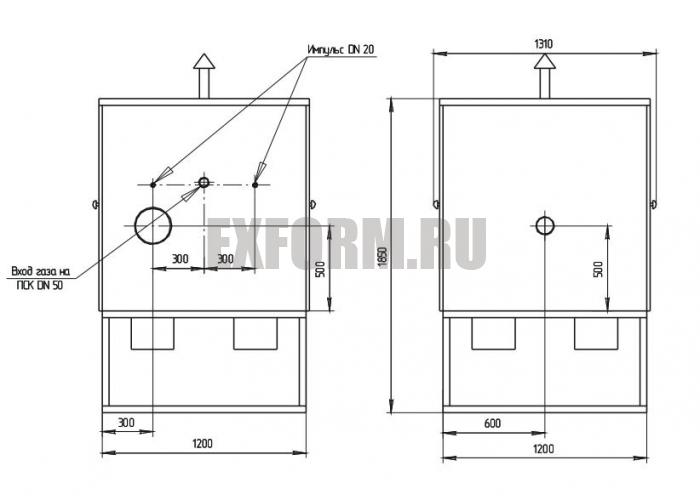

схемы УГРШ-100Н-2 и УГРШ-100В-2 схемы УГРШ-100Н-2 и УГРШ-100В-2 схемы УГРШ-100Н-2 и УГРШ-100В-2

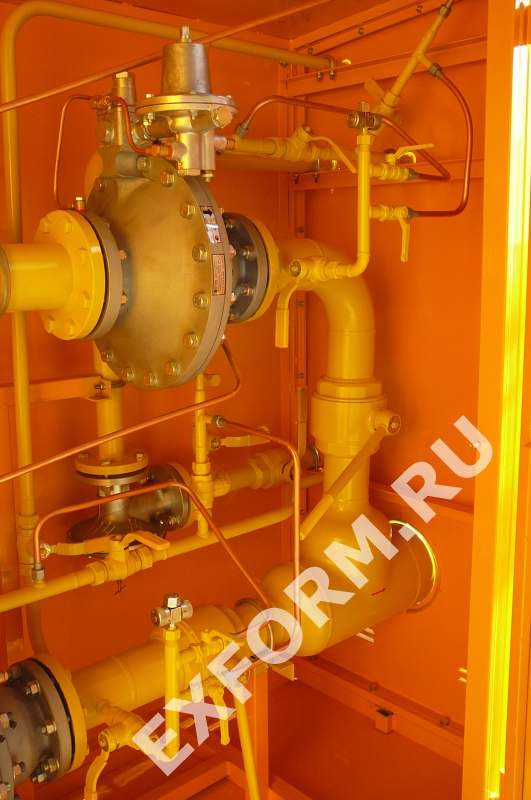

2.1. Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование 4. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Для обогрева установки в холодное время года предназначены два обогревателя(газогорелочные устройства).

2.2. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.



Устройство УГРШ-100Н-2 и УГРШ-100В-2



2.3 Каждая линия редуцирования состоит из:
1) крана КН1 (или КН3) на входе;
2) фильтра Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе, предусмотрены манометры М1 (М2) с кранами КН26 (или КН25) и клапанами КН22 (или КН23). Кран КН12 (или КН13) установленный на фильтре служит для слива конденсата. Для замера перепада давления на фильтре Ф1 (или Ф2) предусмотрены краны КН 14, КН 15 (или КН 16, КН 17);
3) клапана предохранительного запорного КП1 (или КП2), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
4) регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах;
5) крана КН2 (или КН4) на выходе;
6) импульсного трубопровода с кранами КН10, КН18 (или КН11, КН19);
7) предохранительного сбросного клапана КП3, служащего для аварийного сброса газа в атмосферу; подводящего трубопровода с краном КН5 и сбросного трубопровода. Для замера давления и настройки КП3 предназначены краны КН20 и КН21.

Для замера давления на выходе установлен клапан КН24.

Для сброса газа в атмосферу при выполнении ремонтных работ предусмотрены сбросные трубопроводы: высокого давления с краном КН7 (или КН6) и низкого давления с краном КН9 (или КН8).

Для обогрева установки в холодное время года служат два обогревателя (ГГУ) ОГ1 и ОГ2 к которым через вентили ВН1, ВН2 и регуляторы давления газа РД3 и РД4 поступает газ требуемого давления.

2.4 Технологическое газовое оборудование установки состоит из основной линии редуцирования и обводной линии.

Линия редуцирования состоит:

1) крана КН3 на входе;
2) фильтра Ф1, для визуального наблюдения за давлением газа на входе, предусмотрены манометры М1 (М2) с кранами КН26 (или КН25) и клапанами КН22 (или КН23). Кран КН13 установленный на фильтре служит для слива конденсата. Для замера перепада давления на фильтре Ф1 предусмотрены краны КН 16, КН 17;
3) клапана предохранительного запорного КП1, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного; 4) регулятора давления газа РД1, предназначенного для снижения давления газа и поддержания его в заданных пределах;
5) крана КН4 на выходе;
4) импульсного трубопровода с кранами КН11, КН19.

Обводная (байпасная) линия состоит из крана КН1 на входе, крана регулирующего КН2 на выходе. Для замера давления предусмотрен манометр М3 с клапаном КН12.

Для аврийного сброса газа в атмосферу предусмотрен клапан предохранительный сбросной КП3 с краном КН5. Для замера давления и настройки клапана КП3 предназначены краны КН20 и КН21.

Для замера давления на выходе предусмотрен клапан КН24 (для поключения манометра) или кран КН24 с ниппелем для подключения мановакууметра (для низкого выходного давления). Для сброса газа в атмосферу при поведении ремонтных работ предусмотрены продувочные трубопроводы с кранами КН6, КН7 и КН8.

Для обогрева установки в холодное время года служат два обогревателя (ГГУ) ОГ1 и ОГ2 к которым через вентили ВН1, ВН2 и регуляторы давления газа РД3 и РД4 поступает газ требуемого давления.



Цена, купить УГРШ-100Н-2 и УГРШ-100В-2, доставка



Узнать стоимость установок можно отправив запрос в нашу компанию. Доставка до заказчика может быть включена в конечную стоимость изделий.



Установки УГРШ-100Н-2 и УГРШ-100В-2 поставляются в полной заводской готовности с гарантией 12 месяцев и сроком службы не менее 35 лет.
