Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-100Н(В)
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

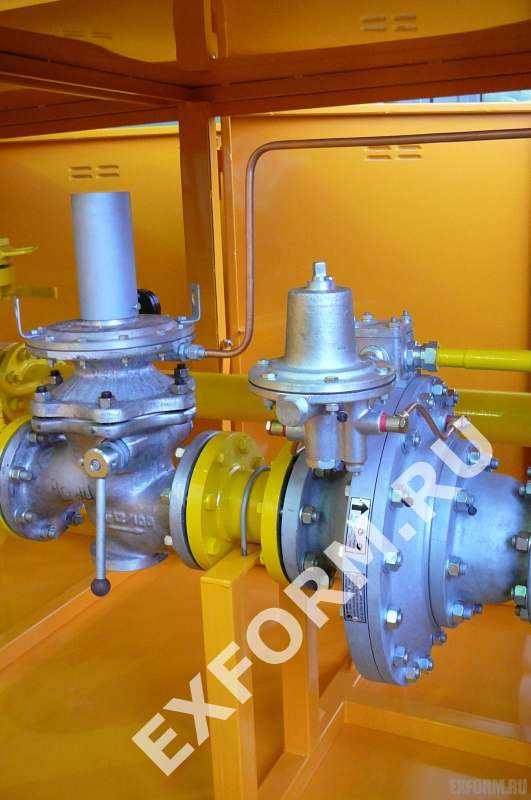

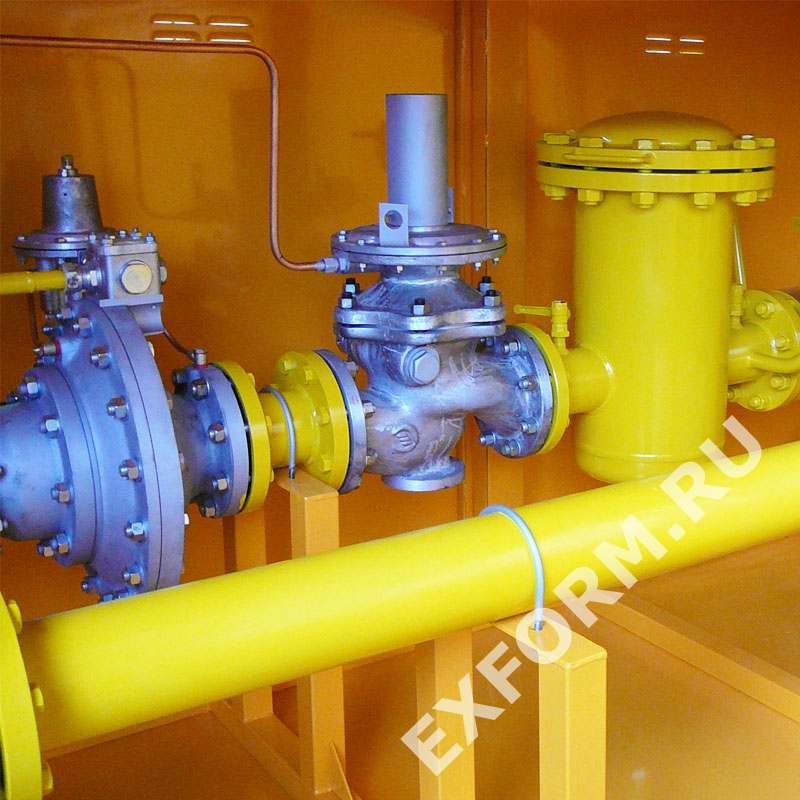

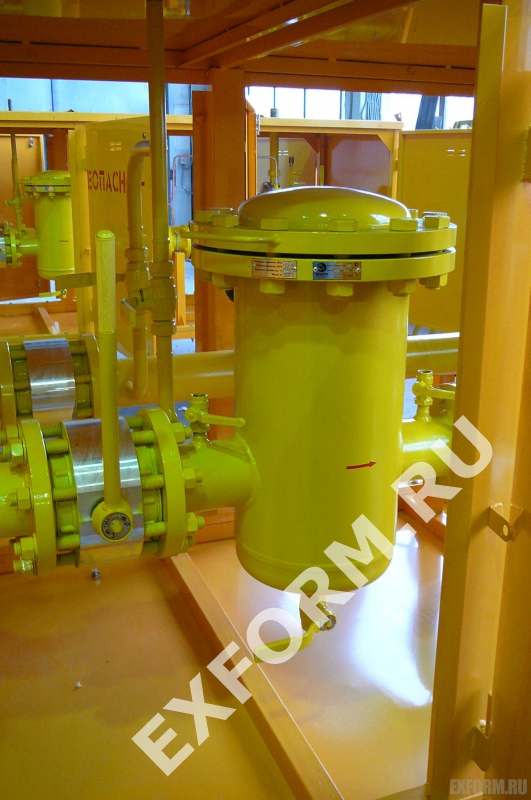

Пункты редуцирования газа УГРШ-100Н(В) выпускаются с одним регулятором прямоточным РДП-100 с настройкой на низкое или высокое выходное давление и комплектуется обводной линией с регулирующим шаровым краном фланцевого исполнения с Ду 100. Комплектуется фильтром газа ФГ-100 со степенью фильтрации до 25мкм и предохранительно-запорным клапаном ПЗК, конструкция которого исключает ложные срабатывания. Пропускная способность до 25.000 м3/ч.






  • Характеристики
  • Схемы
  • Описание
Наименование параметраУГРШ-100Н-ОУГРШ-100НУГРШ-100В-ОУГРШ-100В
Регулируемая средаприродный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа0,05 - 1,20,05 - 1,20,1 - 1,20,1 - 1,2
Диапазон выходных давлений, МПа0,0015 - 0,060,0015 - 0,060,06 - 0,60,06 -0,6
Пределы настройки контролируемого давления клапана ПЗК-100, МПа:
- нижний предел
- верхний предел

0,0003 - 0,003
0,002 - 0,075

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75

0,003 - 0,03
0,03 - 0,75
Стабильность поддержания выходного давления, %, не более±5±5±5±5
Вид теплоносителяпродукты сгорания
природного газа
-продукты сгорания
природного газа
-
Тепловая мощность горелки, кВт1,85+0,185-0,09-1,85+0,185-0,09-
Расход газа на горелку, м3от 0,16 до 0,25-от 0,16 до 0,25-
Время включения горелки, с, не болеей90-90-
Время выключения горелки при прекращении подачи газа, с, не более90-90-
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

100
150

100
150

100
150

100
150
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

3150
1280
2150

3150
1280
1940

3150
1280
2150

3150
1280
1940
Масса, кг, не более1750165017501650

Пропускная способность установки

Pвх, МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
УГРШ-100Н296039405910789098601183013800157701775019720216902366025580
УГРШ-100В39405910789098601183013800157701775019720216902366025580
схема УГРШ-100Н(В)

1.НАЗНАЧЕНИЕ ИЗДЕЛИЯ



1.1.Установка газорегуляторная шкафная УГРШ-100 (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

1.2.Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.



       Установка выпускается в восьми исполнениях:



с низким или высоким выходным давлением с обогревом и без обогрева;

с двумя линиями редуцирования (основной и резервной) или с одной линией редуцирования и байпасом.



Пример записи обозначения при заказе:



«Установка газорегуляторная шкафная с низким выходным давлением с двумя линиями редуцирования,  с обогревом

 УГРШ-100Н-2-О ТУ 4859-012-12213528-04»



«Установка газорегуляторная шкафная с низким выходным давлением с одной линией  редуцирования, без обогрева

УГРШ-100Н ТУ 4859-012-12213528-04»



«Установка газорегуляторная шкафная с высоким выходным давлением с двумя линиями  редуцирования,  без обогрева

УГРШ-100В-2ТУ 4859-012-12213528-04»



«Установка газорегуляторная шкафная с высоким выходным давлением с одной линией  редуцирования,  с обогревом

 УГРШ-100В-О ТУ 4859-012-12213528-04»



2. УСТРОЙСТВО И РАБОТА



2.1.Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование.

2.4  Технологическое газовое оборудование установки состоит из линии редуцирования и обводной (байпасной) линии  (рис.3).

Линия редуцирования состоит из:

1) крана КН3 на входе;

2) фильтра Ф1, для визуального наблюдения за давлением газа на входе,  предусмотрены манометры М1 (М2) с кранами КН26 (или КН25) и клапанами КН22 (или КН23). Кран КН13 установленный на фильтре служит для слива конденсата. Для замера перепада давления на фильтре Ф1  предусмотрены краны КН 16, КН 17;

3) клапана предохранительного запорного КП1, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;

4) регулятора давления газа РД1, предназначенного для снижения давления газа и поддержания его в заданных пределах;

5) крана КН4 на выходе;

4) импульсного трубопровода с кранами КН11, КН19.

Обводная (байпасная) линия состоит из крана КН1 на входе,  крана регулирующего  КН2 на выходе. Для замера давления предусмотрен манометр М3 с клапаном КН12.



Для аврийного сброса газа в атмосферу предусмотрен клапан предохранительный сбросной КП3 с краном КН5. Для замера давления и настройки клапана КП3 предназначены краны КН20 и КН21.

Для замера давления на выходе предусмотрен клапан КН24 (для поключения манометра) или кран КН24 с ниппелем для подключения мановакууметра (для низкого выходного давления). Для сброса газа в атмосферу при поведении ремонтных работ предусмотрены продувочные трубопроводы с кранами КН6, КН7 и КН8.



Для обогрева установки в холодное время года служат два обогревателя (ГГУ) ОГ1 и ОГ2 к которым через вентили ВН1, ВН2 и регуляторы давления газа РД3 и РД4 поступает газ требуемого давления.



  5. ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ



5.1Размещение и монтаж установки должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529-03, СНиП 42-01-2002(СП 62.13330.2011) в следующей последовательности:

1)установить установку на бетонном основании;

2)установить сбросные трубопроводы;

3)произвести присоединение к газопроводу.



    Диаметр газопровода за установкой определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.



5.2После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529-03.

5.3Пуск в работу установки в соответствии с рисунком 2 производить в следующей последовательности:

1)подать к входному патрубку установки давление, проверить давление по манометру М1, открыв кран КН26 и клапан КН22.  Медленно открыть кран КН1 основной линии редуцирования.  Взвести клапан предохранительный запорный КП1;

2)открыть кран КН5 перед клапаном предохранительным сбросным КПЗ, кран КН10 и КН18 на импульсном трубопроводе, кран КН2 на выходе. Произвести предварительную настройку регулятора на нулевом расходе газа (тупике). За значением давления следить по измерительному прибору, открыв клапан КН24. Затем открыть задвижку за пределами шкафа, обеспечив расход газа. Произвести корректировку выходного давления регулировочным винтом на пилоте регулятора РД1.



При запуске резервной линии редуцирования соблюдать ту же последовательность.

Настройку предохранительного сбросного клапана производить с использованием автономного источника давления.

Для настройки предохранительного запорного клапана основной линии редуцирования необходимо переключиться на резервную линию. Подать давление от автономного источника на клапан основной линии и произвести настройку согласно руководству по эксплуатации  на клапан.

При температуре окружающего воздуха ниже +50С включить обогреватели (ГГУ) согласно руководству по эксплуатации на газогорелочное устройство.



5.3  Пуск в работу установки в соответствии с рисунком 3 производить в следующей последовательности:

1) подать к входному патрубку установки давление, проверить давление по манометру М2, открыв кран КН25 и клапан КН23.  Открыть кран КН3 основной линии редуцирования.  Взвести клапан предохранительный запорный КП1;



Цена на установки предоставляется по запросу на основе согласованной с заказчиком схемы.

Чтобы купить устанвоки УГРШ-100Н и УГРШ-100В, необходимо внести 100% предоплату.
