УГРШ-50Н-2, УГРШ-50В-2 с РДП-50
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-50Н(В)-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу
УГРШ-50Н-2 и УГРШ-50В-2 - серийная модель газорегуляторной установки, производимой на базе регулятора РДП-50. Применяется для подачи газа потребителю из газопровода под низким давлением. Данные установки по желанию заказчика могут комплектоваться газовым обогревателем.
Ежегодно на нашем предприятии производится более 500 установок марки УГРШ-50Н-2 и УГРШ-50В-2 рассчитанных на низкое и высокое выходное давление с одной основной и резервной линией редуцирования.
Цена предоставляется по запросу, гарантия 12 месяцев, срок службы 35 лет.
|
| Наименование параметра или размера | УГРШ-50Н-2-О | УГРШ-50Н-2 | УГРШ-50В-2-О | УГРШ-50В-2 |
| Регулируемая среда | природный газ ГОСТ 5542 | природный газ ГОСТ 5542 | природный газ ГОСТ 5542 | природный газ ГОСТ 5542 |
| Диапазон входных давлений, МПа | 0,05 - 1,2 | 0,05 - 1,2 | 0,1 - 1,2 | 0,1 - 1,2 |
| Диапазон выходных давлений, МПа | 0,0015 - 0,06 | 0,0015 - 0,06 | 0,06 - 0,6 | 0,06 - 0,6 |
| Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа - верхний предел, МПа |
0,0003 - 0,003 0,002 - 0,075 |
0,0003 - 0,003 0,002 - 0,075 |
0,003 - 0,03 0,03 - 0,75 |
0,003 - 0,03 0,03 - 0,75 |
| Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа | 0,0005 - 0,07 | 0,0005 - 0,07 | 0,06 - 0,7 | 0,06 - 0,7 |
| Стабильность поддержания выходного давления, %, не более | ±5 | ±5 | ±5 | ±5 |
| Вид теплоносителя | продукты сгорания природного газа | - | продукты сгорания природного газа | - |
| Тепловая мощность горелки, кВт | 1,85+0,185-0,09 | - | 1,85+0,185-0,09 | - |
| Расход газа на горелку, м3/ч | от 0,16 до 0,25 | - | от 0,16 до 0,25 | - |
| Время включения горелки, с, не более | 90 | - | 90 | - |
| Время отключения горелки при отключении подачи газа, с, не более | 90 | - | 90 | - |
| Соединение с газопроводом:
- вход, мм - выход, мм |
80 100 |
80 100 |
80 100 |
80 100 |
| Габаритные размеры, не более:
- длина, мм - ширина, мм - высота, мм |

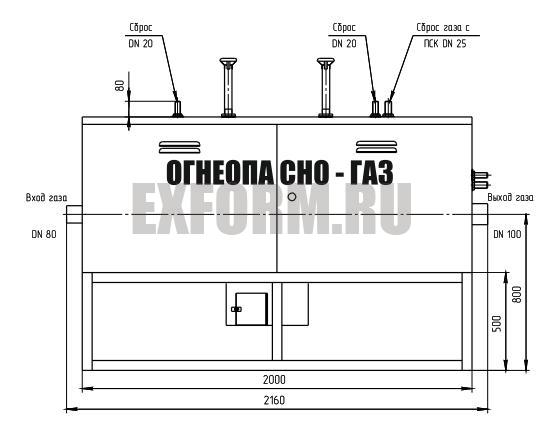

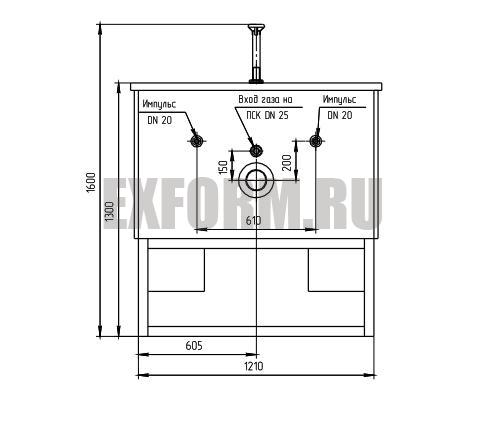

2160 1250 1600 |
2160 1250 1390 |
2160 1250 1600 |
2160 1250 1390 |
| Масса, кг, не более | 600 | 600 | 600 | 600 |
Пропускная способность установки
| Рвх., МПа | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
| УГРШ-50Н-2 | 750 | 1050 | 1570 | 2100 | 2600 | 3100 | 3650 | 4200 | 4970 | 5200 | 5750 | 6250 | 6800 |
| УГРШ-50В-2 | 1050 | 1570 | 2100 | 2600 | 3100 | 3650 | 4200 | 4970 | 5200 | 5750 | 6250 | 6800 |
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Установки газорегуляторные шкафные УГРШ-50Н-2 и УГРШ-50В-2 (далее установки) предназначены для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150. Для использования в зимний период рекомендуется купить УГРШ с обогревом.
Установка выпускается в четырех исполнениях:
УГРШ-50Н-2-О с низким выходным давлением, с обогревом;
УГРШ-50Н-2 с низким выходным давлением, без обогрева;
УГРШ-50В-2-О с высоким выходным давлением, с обогревом;
УГРШ-50В-2 с высоким выходным давлением, без обогрева.
Пример записи обозначения при заказе:
«Установка газорегуляторная шкафная УГРШ-50Н-2-О ТУ 4859-012-12213528-04»
«Установка газорегуляторная шкафная УГРШ-50В-2 ТУ 4859-012-12213528-04»
УСТРОЙСТВО И РАБОТА
1. Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Для обогрева установки в холодное время года предназначены два обогревателя (газогорелочные устройства).
2. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.
3. Каждая линия редуцирования состоит из:
1) крана шарового ГШК на входе;
2) фильтра ФГ-50. Для визуального наблюдения за давлением газа и перепада давления на фильтре, предусмотрены манометры с кранами и клапаном. Кран установленный на фильтре служит для слива конденсата;
3) клапана предохранительного запорного ПЗК-50, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
4) регулятора давления газа РДП;
5) сбросного клапана ПСК;
6) крана шарового ГШК на выходе.
ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ
1 Размещение и монтаж установки должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529-03, ГОСТ Р 54983-2012, СНиП 42-01-2002(СП 62.13330.2011) в следующей последовательности:
1) установить установку на бетонном основании;
2) установить регулятор давления газа РДГБ-6 в комплекте с тройником;
3) установить сильфонные газовые подводки;
4) установить сбросные трубопроводы;
5) произвести присоединение к газопроводу;
6) открыв крышку САБК-АТ, осторожно вынуть термодатчик и прикрепить его с помощью хомута к дымоходу. Крышку закрыть так, чтобы она не задевала капилляр термодатчика.
Диаметр газопровода за установкой определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.
2. После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529-03.

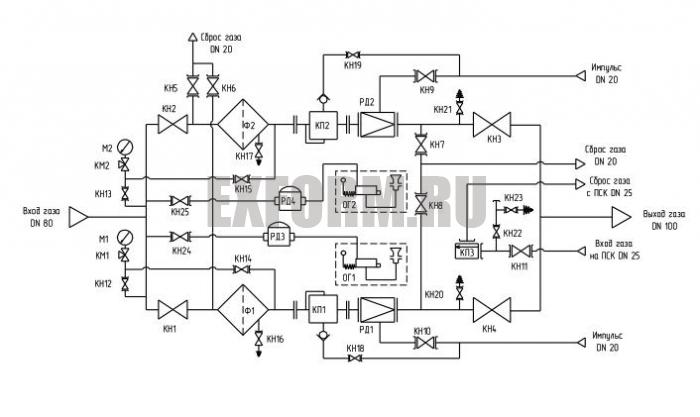

3. Пуск в работу установки в соответствии со схемами производить в следующей последовательности:
1) подать к входному патрубку установки давление, проверить давление по манометру М1, открыв кран КН13 и клапан КН22. Открыть кран КН1 основной линии редуцирования. Взвести клапан предохранительный запорный КП1;
2) открыть кран КН11 перед клапаном предохранительным сбросным КПЗ, кран КН9 на импульсном трубопроводе, кран КН2 на выходе. Произвести предварительную настройку регулятора на нулевом расходе газа (тупике). За значением давления следить по манометру, открыв кран КН15. Затем открыть задвижку за переделами шкафа, обеспечив расход газа. Произвести корректировку выходного давления регулировочным винтом на пилоте регулятора РД1.
При запуске резервной линии редуцирования соблюдать ту же последовательность.
Настройку предохранительного сбросного клапана производить с использованием автономного источника давления.
Для настройки предохранительного запорного клапана основной линии редуцирования необходимо переключиться на резервную линию. Подать давление от автономного источника на клапан основной линии и произвести настройку согласно руководству по эксплуатации на клапан.
При температуре окружающего воздуха ниже +5 С включить обогреватели (ГГУ) ОГ1и ОГ2 согласно руководству по эксплуатации на газогорелочное устройство (поставляется в комплекте с УГРШ).
Цена, сроки изготовления, условия доставки
Цена на УГРШ-50Н-2 и УГРШ-50В-2 предоставляется по официальному запросу в нашу компанию. Срок изготовления составляет 30 дней с момента получения оплаты. Доставка до заказчика осуществляется любыми видами транспорта и может быть включена в стоимость УГРШ. Возможен самовывоз установки.
|
|
