Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

» » УГРШ-50Н, УГРШ-50В с РДП-50

УГРШ-50Н, УГРШ-50В с РДП-50

УГРШ-50Н, УГРШ-50В с  РДП-50
УГРШ-50Н, УГРШ-50В с  РДП-50
УГРШ-50Н, УГРШ-50В с  РДП-50
Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-50Н(В)
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Установка газорегуляторная шкафная УГРШ-50Н или УГРШ-50В с одной линией редуцирования и байпасом на базе регулятора давления газа прямоточного типа РДП-50Н или РДП-50В с обогревом или без него изготавливается на заводе ЭКС-ФОРМА.

Пропускная способность до 6800 м³/ч. Входящее давление от 0.05 МПА до 1.2 МПа. Выходное давление от 0,0015 до 0,06 МПа.

Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40°­­С до +45°С).

Установка выпускается в четырех исполнениях:

УГРШ-50Н-О - с низким выходным давлением, с обогревом
УГРШ-50Н - с низким выходным давлением, без обогрева
УГРШ-50В-О - с высоким выходным давлением, с обогревом
УГРШ-50В - с высоким выходным давлением, без обогрева






  • Характеристики
  • Схемы
  • Описание
Наименование параметраУГРШ-50Н-ОУГРШ-50НУГРШ-50В-ОУГРШ-50В
Регулируемая средаприродный газ ГОСТ 5542природный газ ГОСТ 5542природный газ ГОСТ 5542природный газ ГОСТ 5542
Диапазон входных давлений, МПа0,05 - 1,20,05 - 1,20,1 - 1,20,1 - 1,2
Диапазон выходных давлений, МПа0,0015 - 0,060,0015 - 0,060,06 -0,60,06 -0,6
Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа
- верхний предел, МПа


0,0003 - 0,003
0,002 - 0,075


0,0003 - 0,003
0,002 - 0,075


0,003 - 0,03
0,03 - 0,75


0,003 - 0,03
0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа0,0005 - 0,070,0005 - 0,070,06 - 0,70,06 - 0,7
Стабильность поддержания выходного давления, %, не более±5±5±5±5
Вид теплоносителяпродукты сгорания природного газа -продукты сгорания природного газа-
Тепловая мощность горелки, кВт1,85+0,185-0,09 -1,85+0,185-0,09 -
Расход газа на горелку, м3от 0,16 до 0,25 -от 0,16 до 0,25 -
Время включения горелки, с, не более90 -90 -
Время отключения горелки при отключении подачи газа, с, не более90 -90 -
Соединение с газопроводом
- вход, мм
- выход, мм

50
80

50
80

50
80

50
80
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

1300
660
2110

1300
660
1900

1300
660
2110

1300
660
1900
Масса, кг, не более450400450400


Пропускная способность установки УГРШ-50

Рвх., МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
УГРШ-50Н750105015702100260031003650420049705200575062506800
УГРШ-50В105015702100260031003650420049705200575062506800
схемы УГРШ-50Н(В) с регулятором РДП-50

Установка УГРШ-50Н и УГРШ-50В: описание изделия и принцип работы

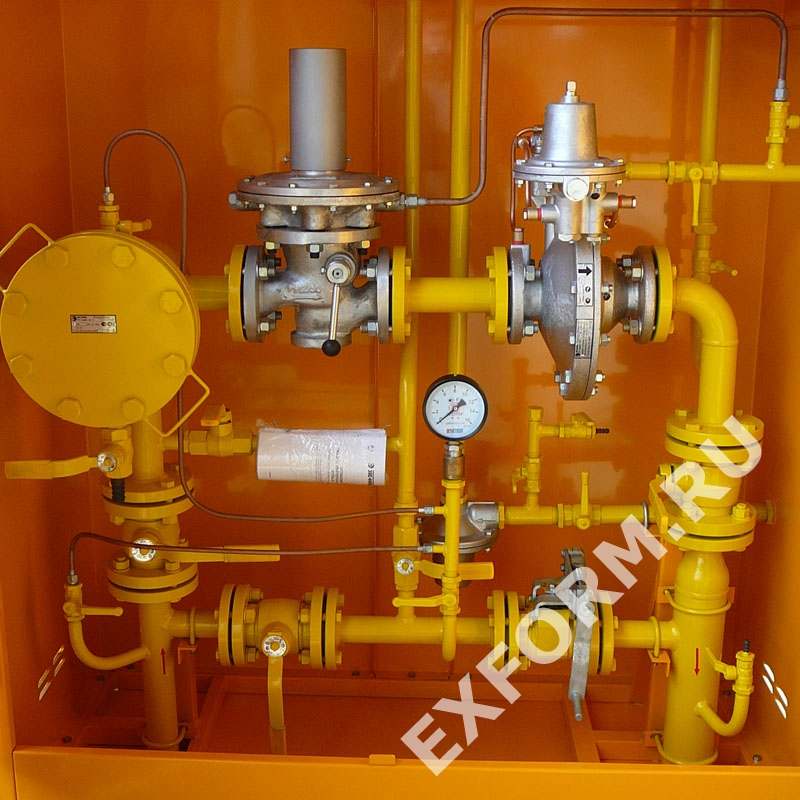

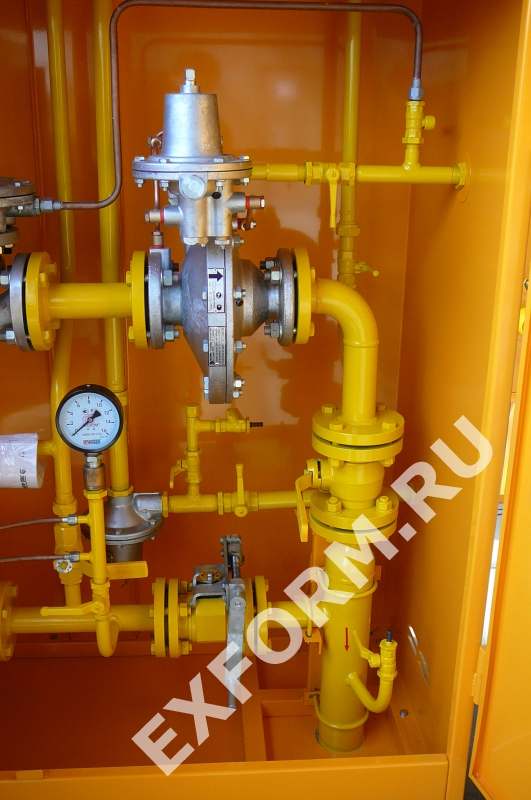

Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель (газогорелочное устройство), предназначенный для обогрева установки в холодное время года. Технологическое газовое оборудование установки состоит из линии редуцирования и обводной линии (байпаса).

Газ через кран КН1, фильтр Ф и клапан КП1 поступает к регулятору давления газа РД1, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления газа через кран КН2 газ поступает к потребителю. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре, а также замера давления на обводной линии предусмотрен манометр М с КН8, открыть кран КН10, а затем клапан КН16. Для замера давления после фильтра необходимо, при закрытых кранах КН10 и КН8, открыть кран КН9, а затем клапан КН16.

Для замера давления на обводной линии необходимо, при закрытых кранах КН9 и КН10, открыть кран КН8, а затем клапан КН16. Замер давления на выходе линии редуцирования осуществляется через кран КН12. Для продувки участков газопроводов «на свечу» после первого отключающего устройства основной и обводной линий предназначены краны КН5 и КН4. Для продувки основной линии после регулятора «на свечу» предназначен кран КН7. Краны КН1 и КН2 предназначены для перекрытия линии редуцирования в случае ремонта; кран КН6 и КН13 для перекрытия поступления газа в импульсные линии. Обводная линия предназначена для обеспечения бесперебойной работы установки в случае ремонта на основной линии.

Для аварийного сброса газа в атмосферу предназначен клапан предохранительный сбросной КП2. Кран КН3 служит для отключения клапана КП2. Для настройки клапана КП2 предназначен кран КН14 и КН15. Вентиль КН 17 и регулятор РД2 обеспечивают поступления газа требуемого давления к обогревателю (ГГУ) ОГ.

По трубопроводу через кран КН11 осуществляется слив конденсата из фильтра ФГ-50.



Цена, сроки изготовления, условия доставки установки УГРШ-50Н(В)

Для того, чтобы узнать цену и купить установку УГРШ-50Н или УГРШ-50В, необходимо отправить в нашу компанию официальный запрос, на основе которого менеджер подберет наиболее подходящую модификацию изделия. Конструкторским отделом бесплатно разрабатывается габаритная и газовая схема, на основе которой рассчитывается конечная стоимость изделия.



Срок изготовления установки составляет не более 30 дней с момента получения оплаты. Доставка до заказчика осуществляется любыми видами транспорта, либо путем самовывоза. Цена доставки может быть включена в конечную стоимость изделия.

Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа

Если вы затрудняетесь с выбором оборудования, ОСТАВЬТЕ ЗАЯВКУ, наши менеджеры свяжутся с вами и помогут с выбором продукции.
