ГРПН-300 с двумя регуляторами РДУ-32 - обзор модели

 ГРПН-300 это один из самых популярных газорегуляторных пунктов, которые проектные организации часто закладывают в проекты газификации с низкими расходами газа - до 200 м3/ч. Данный пункт выпускается с регуляторами РДУ-32 в двух исполнениях по типу расположения оборудования - с горизонтальным и вертикальным расположением линий редуцирования.



грпн-300грпн-300

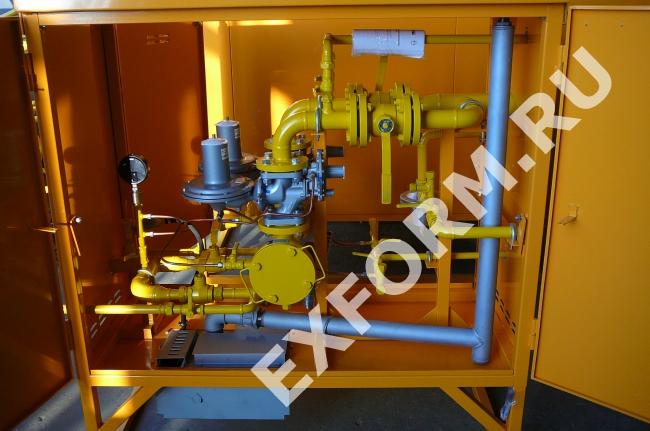

В моделях ГРПН-300 с обогервом под днищем шкафа установлен газовый обогреватель с системой автоматизации, способной поддерживать заданную температуру внутри ГРПШ независимо от изменений температуры окружающего воздуха.



грпн-300 с обогревомгрпн-300 с обогревом

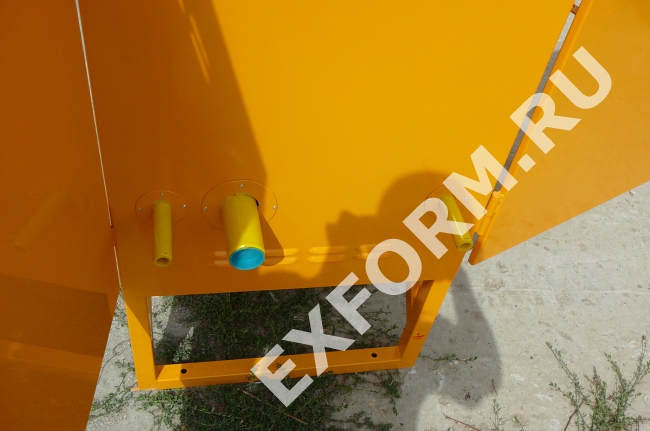

Корпус шкафа ГРПН-300 изготавливается из цельных металлических листов, форма которым придается методом гибки. Отсутствие лишних сварных швов позволяет продлить срок службы изделия до 35 лет.



корпус шкафа грпн-300корпус шкафа грпн-300

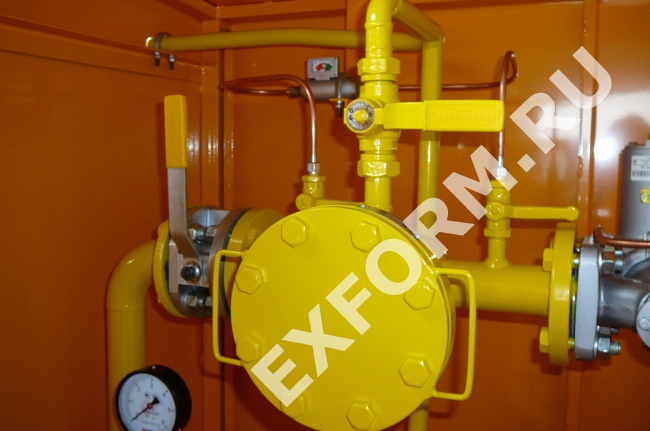

Использование в качестве фильтрующего элеметра фильтра газа ФГ-50 позволяет свести к минимуму техническое обслуживание данного узла, которое сводится к периодическому осмотру датчика загрязненности и простой замене фильтрующей кассеты - по принципу "как в автомобиле".



фильтр газа в грпн-300фильтр газа в грпн-300



Изделие поставляется в полной заводской готовности с гарантией 1 год и сроком службы не менее 35 лет. Все модели грпн-300 смотрите на странице http://xn--c1a0ahw.xn--p1ai/grpn/





Принцип работы установок ГРПН-300-01:



Газ проходит через входной кран и по входному трубопроводу поступает в установленный в ГРПН фильтр, очищающий его от примесей, пыли и окалины. Затем очищенный газ попадает в регулятор давления РДУ-32, обеспечивающий понижение его давление до необходимого значения. Пройдя регулятор давления, газ направляется к потребителю через выходной кран.



На выходном газопроводе монтируется манометр отслеживающий уровень давления газа на выходе. При повышении выходного давления выше допустимого заданного значения сначала автоматически срабатывает предохранительный сбросной клапан и сбрасывает часть газа в атмосферу.



В случае дальнейшего повышения или понижения контролируемого давления газа сверх допустимых пределов, срабатывает уже предохранительно-запорный клапан, который полностью закрывает вход газа в регулятор.



Резервная линия редуцирования выполнена по тому же принципу что и основная. Она включается в работу в случаях обнаружения поломки на основной линии редуцирования или при ее остановке на плановый ремонт.



Для удобства монтажа возможно изготовление ГРПН-300-01 с входом/выходом с одной стороны или входом/выходом с разных сторон шкафчика. Так же по желанию заказчика линии редуцирования могут быть расположены по отношению друг к другу как горизонтально, так и вертикально. При заказе оборудования все эти нюансы необходимо указать в опросном листе.
