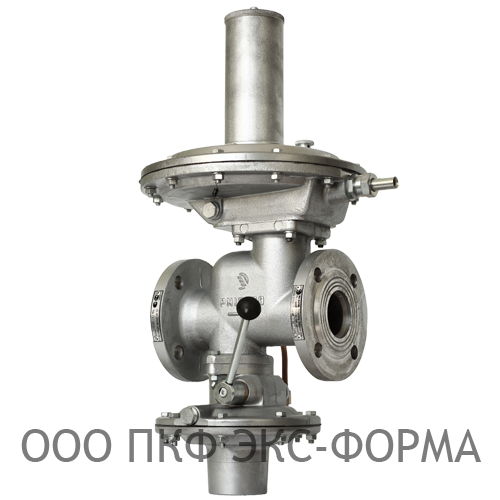

Регулятор давления газа РДК-50Н

Регулятор давления газа РДК-50Н
Производитель: ООО ПКФ "Экс-Форма"
Модель: РДК-50Н
Наличие: Есть в наличии
Цена: По запросу

Регулятор давления газа комбинированный РДК-50Н предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа.

Не требует наличие минимального расхода газа. Работает "от нуля".

- при Рвх. = 0,1 МПа пропускная способность составит 500 м3/ч;
- при Рвх. = 0,6 МПа пропускная способность составит 1500 м3/ч;
- при Рвх. = 1,2 МПа пропускная способность составит 3000 м3/ч.






  • Характеристики
  • Схемы
  • Описание

Наименование параметра или размера

РДК-50Н

Регулируемая среда

природный газ ГОСТ 5542

Диаметр условного прохода, мм

50

Диапазон входного давления, МПа

0,025 - 1,2

Диапазон настройки выходного давления, МПа

0,002 - 0,005

Стабильность поддержания выходного давления, %

±10
Давление настройки клапана-отсекателя, МПа,
- при повышении выходного давления
- при понижении выходного давления

0,0025 - 0,0075
0,001 - 0,0045
Тип соединения с газопроводом
фланцевый
ГОСТ 12815 исп.1

Строительная длина, мм, не более

230
Габаритные размеры, мм, не более:
- длина
- ширина
- высота

350
285
630

Масса, кг, не более

15

Пропускная способность регуляторов РДК-50Н



Рвх., МПа 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2
РДК-50/20Н 92 132 184 240 292 344 400 452 520 584 652 720 800
РДК-50/30Н  280 400 560 720 990 1040 1200 1360 1560 1760 1960 2160 2400
устройство РДК-50Н

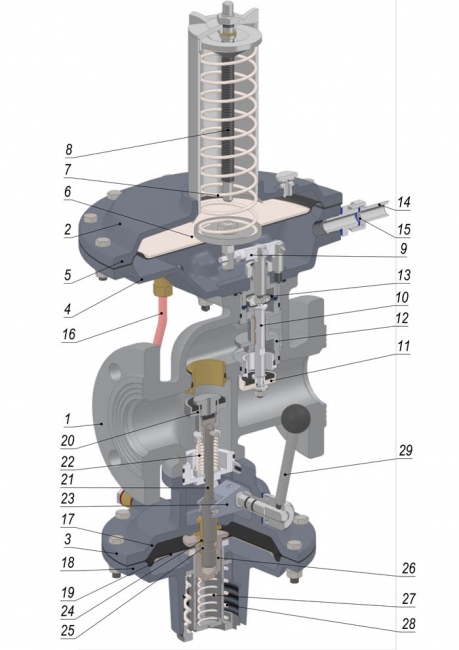

Регулятор состоит из корпуса 1, исполнительного механизма 2, и клапана-отсекателя 3. В корпусе смонтировано седло клапана-отсекателя. Блочно-модульная конструкция позволяет производить регламентные и ремонтные работы, а также замену блоков без снятия Регулятора с линий редуцирования.

Исполнительный механизм 2 включает в себя мембранную камеру, состоящую из головки 4 и крышки 5, между которыми крепится подвижная система 6 мембранного типа. На тарелку подвижной системы опирается пружина 7, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта 8. Под мембраной смонтирован рычаг 9, передающий возвратно-поступательное движение штоку 10, на котором неподвижно закреплен рабочий клапан 11. Шток перемещается в обойме 12, нижняя часть которой выполнена в виде рабочего седла.

Внутри обоймы смонтированы направляющие втулки и разгрузочная мембрана 13. Исполнительный механизм шпильками соединяется с корпусом 1 Регулятора. Импульсный трубопровод приваривается к ниппелю 14, под накидной гайкой которого установлен эластичный дроссель 15, служащий для предотвращения возникновения колебаний. По импульсной трубке 16 контролируемое давление транспортируется в надмембранную камеру клапана-отсекателя. Клапан-отсекатель 2 болтами крепится к нижней части корпуса Регулятора.

Между головкой 17 и крышкой 18 клапана-отсекателя крепится подвижная система мембранного типа 19. Блок клапанов 20 состоящий из основного и перепускного клапанов смонтирован на штоке 21, приводимом в движение с помощью рабочей пружины 22 и вилки 23. Шток перемещается в направляющих, одной из которых является сепаратор 24 с шариками 25, установленный в головке клапана-отсекателя. В центральной части подвижной системы смонтирована каретка 26.

Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины 27, 28. Усилие пружин меняется при помощи регулировочных винтов.

Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с "нитки". При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов. Регуляторы давления газа РДК-50Н предназначены для применения в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. Климатическое исполнение соответствует УЗ ГОСТ 15150 (от -40 С° до +45 С°).



Цена на изделие предоставляется по запросу. Срок изготовления составляют не более  30 дней в зависимости от загруженности производства. Наличие регуляторов на складе уточняйте.



Доставка до заказчика осуществляется любым видом транспорта во все регионы. Возможен самовывоз.

Если вы затрудняетесь с выбором оборудования, ОСТАВЬТЕ ЗАЯВКУ, наши менеджеры свяжутся с вами и помогут с выбором продукции.
