Регулятор давления газа РДП-100Н и РДП-100В

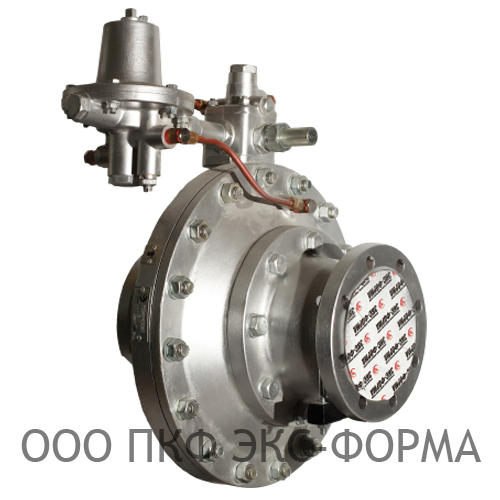

Регулятор давления газа РДП-100Н и РДП-100В
Производитель: ООО ПКФ "Экс-Форма"
Модель: РДП-100Н(В)
Наличие: Есть в наличии
Цена: По запросу

Регуляторы давления газа РДП-100Н и РДП-100В разработаны заводом ЭКС-ФОРМА. Конструкция регулятора защищена патентом РФ №2319193 от 19 июля 2006 года.



Регуляторы давления газа РДП-100Н и РДП-100В применяются для редуцирования давления с низкого, среднего или высокого на заданное с автоматическим поддержанием выходного давления в пределах не более 1-2% от заданных настроек. Используются в шкафных, блочных и рамных газорегуляторных пунктах и установках ГРУ, УГРШ, ГРПШ, ГСГО. Работают в диапазоне входного давления от 0.05 до 1.2 МПа и расходами газа до 25.000 м3/ч.






  • Характеристики
  • Схемы
  • Описание
Наименование параметра или размераРДП-100
Регулируемая средаприродный газ ГОСТ 5542
Диаметр условного прохода, мм100
Диапазон входных давлений, МПа:
- исполнение Н
- исполнение В

0,05 - 1,2
0,1 - 1,2
Диапазон выходных давлений, МПа:
- исполнение Н
- исполнение В

0,0015 - 0,06
0,06 - 0,6
Коэффициент условной пропускной способности, Kv120
Стабильность поддержания выходного давления, %, не более± 5%
Соединение с газопроводомфланцевое ГОСТ-12820
Габаритные размеры, мм, не более:
- длина (с катушкой)
- ширина
- высота

350 (500)
480
615
Масса, кг, не более:
- без вставки
- со вставкой

55
67
устройство регулятора РДП-50Н
Регулятор состоит из следующих основных узлов: Исполнительного механизма А, Стабилизатора Б, Пилота (Регулятора управления) В и соеденительных трубопроводов Г. У Регулятора с высоким выходным давлением стабилизатор отсутствует.

В регуляторах РДП 100 и РДП 200 Крышка исполнительного механизма имеет разъемную конструкцию и состоит из Крышки 1 и Фланца-переходника 2, соединяющихся между собой шпильками. По желанию заказчика Регулятор может оснащатся встроенным Шумоглушителем 3.

Между Корпусом 4 и Крышкой 1 исполнительного механизма закреплена Подвижная система 5 мембранного типа с тонкостенной Гильзой 6. Гильза имеет возможность совершения возвратно-поступательного движения в Направляющих 7 в которых установлены уплотнительные Кольца 8.

В Крышке 1 неподвижно закреплен Клапан 9 с эластичным уплотнением. Поджим Гильзы 6 к Клапану 9 осуществляется Пружиной 10.

Стабилизатор Б является пружинным регулятором прямого действия и предназначен для поддержания постоянного перепада давления на входе Пилота В, что позволяет свести к минимуму зависимость работы Регулятора от изменений входного давления. Стабилизатор настроен на постоянное выходное давление.

Пилот В по своей конструкции аналогичен стабилизатору, однако имеет устройство регулировки выходного давления. Пилот является пневматическим задатчиком выходного давления Регулятора. В корпус Пилота встроен регулируемый Дроссель 11 сбросной линии. Пилоты Регуляторов РДП-Н и РДП-В отличаются между собой различными значениями активной площади Мембраны 12 и усилиями развиваемыми Пружиной 13 задающей выходное давление.

Подмембранная камера Стабилизатора через импульсную линию соединяется с газапроводом за Регулятором, а надмембранная – с входом Пилота. С выхода Пилота давление через регулируемый Дроссель 14 подаётся в правую полость мембранной камеры Исполнительного механизма А. Левая полость мембранной камеры Исполнительного механизма и подмембранная камера Пилота соеденены с газопроводом за Регулятором. Сброс давления из правой полости мембранной камеры Исполнительного механизма осуществляется через регулируемый дроссель, что позволяет добиться ровной, без колебаний работы Регулятора.

Цена на регуляторы РДП-100Н и РДП-100В предоставляется по запросу.



Сроки производства зависят от объема заказа и загруженности производства. Регуляторы РДП-100 также имеются в наличии.



Доставка осуществляется любыми видами транспорта во все регионы. Возможен самовывоз регуляторов со склада готовой продукции.

Если вы затрудняетесь с выбором оборудования, ОСТАВЬТЕ ЗАЯВКУ, наши менеджеры свяжутся с вами и помогут с выбором продукции.
