Клапан ПКВ-200

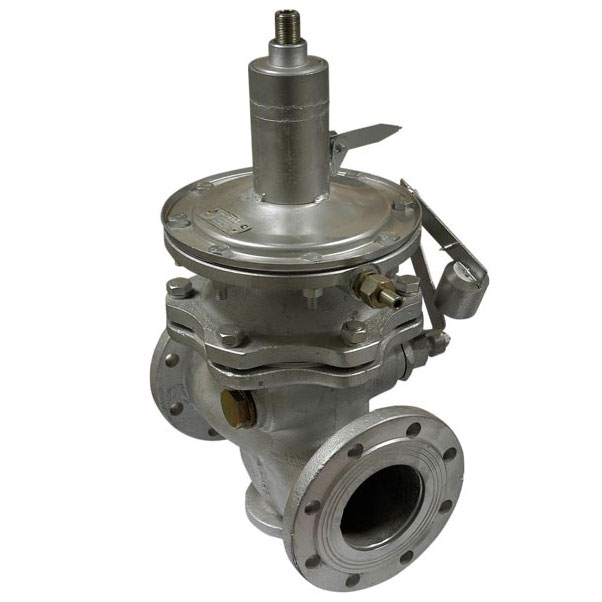

Клапан ПКВ-200
Производитель: ООО ПКФ "Экс-Форма"
Модель: ПКВ-200
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Предохранительно-запорные клапаны ПКВ-200 с диаметром условного прохода Ду-200мм высокого давления срабатывания применяются в системах газоснабжения для герметичного перекрытия подачи газа в случае понижения или повышения входного давления до установленных настройками клапанов пределов.

Цена на клапаны ПКВ-200 предоставляется по запросу. Запрос можно оставить онлайн.

Срок изготовления клапанов не превышает 30 дней.






  • Характеристики
  • Схемы
  • Описание
Рабочая среда: природный газ ГОСТ 5542

Условный проход DN, мм: 50

Класс герметичности: "А" по ГОСТ 9544

Строительная длина, мм: 600±1,5

Соединение с газопроводом: фланцевое по ГОСТ 12817

Габаритные размеры, не более:

- длина, мм 600
- ширина, мм 390
- высота, мм 720

Масса, кг, не более: 141

Максимальное входное давление, МПа: 1.2

При понижении давления, МПа: 0,003 - 0,03

При повышении давления, МПа: 0,03 - 0,75

Точность срабатывания, не более: 2%
устройство ПКВ-200

Клапан ПКВ-200 работает следующим образом: в открытом положении штифт рычага сцеплен с крючком анкера. Нижний конец молотка упирается о выступ анкерного рычага.



Штифт молотка упирается о правый выступающий конец коромысла, а левый конец коромысла входит в кольцевую канавку штока.



Когда контролируемое давление находится в установленных пределах, пружина нижним своим торцом через шайбу упирается в выступы стакана, крышки головки и не оказывает давления на мембрану: мембрана под давлением силы давления снизу занимает среднее положение. Гайка регулировочного винта прижата к тарелке пружины.



Коромысло находится примерно в горизонтальном положении и сцеплено со штифтом молотка.



Когда давление под мембраной превысит предел, установленный пружиной, мембрана со штоком начнет подниматься, сжимая пружину. Поднимается левый конец коромысла, а правый его конец выйдет из зацепления со штифтом молотка. Молоток упадет и ударит по концу анкерного рычага. Рычаг выйдет из зацепления с анкером и упадет, в результате чего Клапан окажется перекрытым.



Когда давление под мембраной упадет ниже предела, установленного малой пружиной, мембрана со штоком начнет опускаться, правый конец коромысла переместиться вверх и выйдет из зацепления со штифтом молотка. В результате, как и в предыдущем случае, Клапан ПКВ-200 окажется перекрытым.
