Клапаны запорные ПКВ-100

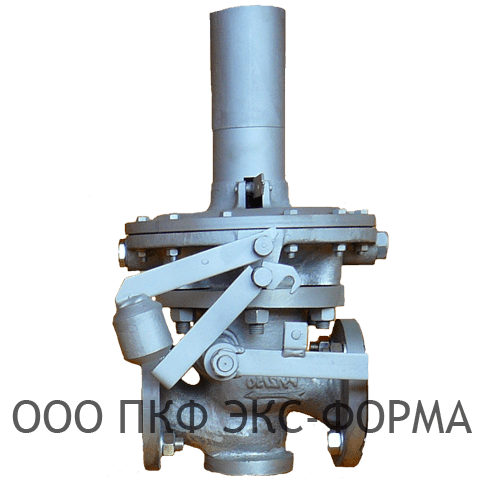

Клапаны запорные ПКВ-100
Производитель: ООО ПКФ "Экс-Форма"
Модель: ПКВ-100
Наличие: Под заказ, срок изготовления 20 дней
Цена: По запросу

Клапаны предохранительно-запорный ПКВ-100 применяются для герметичного перекрытия газопровода в шкафном или блочном ГРП с диаметром трубопровода 100 мм в случае понижения или повышения выходного давления сверх заданных пределов.  Клапаны изготавливаются в двух исполнениях - с левым и с правым расположением рычагов.






  • Характеристики
  • Схемы
  • Описание
Рабочая среда: природный газ ГОСТ 5542

Условный проход DN, мм: 100

Класс герметичности: "А" по ГОСТ 9544

Строительная длина, мм: 230±1,5

Соединение с газопроводом: фланцевое по ГОСТ 12817

Габаритные размеры, не более:
- длина, мм 425
- ширина, мм 330
- высота, мм 600
Масса, кг, не более: 53

Максимальное входное давление, МПа: 1.2
При понижении давления, МПа: 0,003 - 0,03
При повышении давления, МПа: 0,03 - 0,75
Точность срабатывания, не более: 2%
устройство клапана ПКВ-100

Клапан предохранительный запорный имеет фланцевый корпус вентильного типа. Внутри корпуса находится седло, которое перекрывается клапаном с резиновым уплотнителем.



Клапан висит на штоке, верхний конец которого перемещается в отверстие головки, а нижний конец по направляющей стойке.



Шток Клапана посредством штифта сцепляется с насаженной на ось вилкой. На конце оси закреплен рычаг с грузом. Выходящая из корпуса ось уплотняется резиновыми кольцами.



В основной клапан встроен малый перепускной клапан, служащий для выравнивания давления до и после Клапана перед его открытием. При открывании Клапана сначала придет в движение шток, в результате чего перепускной клапан откроется, и давление в полостях корпуса выровнится, что даст возможность открыть основной клапан. При закрывании Клапана основной клапан садится на седло, а затем, под действием рычага, шток прижимается к уплотнителю, и перепускной клапан закрывается.



На верхнем фланце корпуса прикреплена головка, верхняя часть которой образует подмембранную полость контролируемого давления. Между головкой и крышкой крепится мембрана со штоком.



Внутри крышки помещается механизм регулировки контролируемого давления.



В отверстие верхнего торца штока мембраны упирается шпилька с упором. На упор надета шайба, которая опирается на выступы стакана крышки. На упор опирается малая пружина, определяющая настройку нижнего предела контролируемого давления, усилие определяется перемещением регулировочного винта.



На шайбу нижним торцом опирается пружина, определяющая настройку верхнего предела контролируемого давления, усилие измеряется путем перемещения регулировочного стакана. Импульс контролируемого давления подается под мембрану через ниппель.
