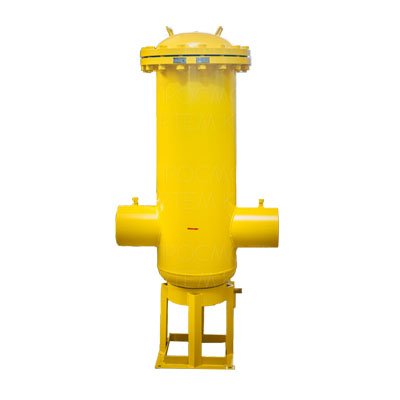

Фильтр газовый ФГ-200

Фильтр газовый ФГ-200
Производитель: ООО ПКФ "Экс-Форма"
Модель: ФГ-200
Наличие: Под заказ, срок изготовления 20 дней
Цена: По запросу

Фильтры газа ФГ-200 предназначены для очистки газа перед подачей потребителю. Устанавливаются в газорегуляторных пунктах на трубопроводах с диаметром 200 мм. Пропускная способность до 100.000 м3/ч, степень очистки газа до 25 мкм. В ГРП устанавливается на подставке.






  • Характеристики
  • Схемы
  • Описание
Фильтры газовые ФГ-200 изготавливаются на предприятии ЭКС-ФОРМА и предназначены для очистки природного газа, используемого в сетях газоснабжения. Максимальная пропускная способность ФГ-200 составляет 100.000 м3/ч, что позволяет их использовать в ПГБ перед регулятором давления газа РДП-200.

ФГ-200 выпускаются на подставке с высотой до оси патрубка равной 600 или 700 мм.

Срок службы фильтров ФГ-200 составляет 30 лет. Каждые 10.000 часов рекомендуется проверять уровень загрязненности фильтрующего элемента и при необходимости производить его очистку или замену.

Условия эксплуатации Фильтров должны соответствовать климатическому исполнению У3 по ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 45° С с относительной влажностью воздуха не более 95% при плюс 30° С. Температура рабочей среды от минус 10 до плюс 50° С.

Цена на фильтры предоставляется по официальному запросу в нашу компанию. Доставка осуществляется во все регионы любым видом транспорта.
схема фильтра ФГ-200

Перед установкой Фильтра ФГ-200 необходимо продуть систему трубопроводов.



Перед монтажом на трубопроводе снять транспортирующие заглушки, проверить визуально состояние Фильтра на отсутствие механических повреждений на корпусе, крышке, уплотнительных поверхностях фланцев.



Для контроля перепада давления на фильтрующем элементе подсоединить дифманометр или индикатор перепада давления.



Фильтр ФГ-200 монтируется на трубопроводе таким образом, чтобы вход газа соответствовал стрелке, нанесенной на корпусе изделия. Монтаж Фильтра вести без перекоса и дополнительного натяжения.



Гайки при монтаже Фильтра затягивать равномерно в 4 прохода. Начиная с первого прохода на 25% от конечной требуемой величины затяжки, второй проход на 50% и затем третий проход – на 100%. В конце выполнить проверочный проход по часовой стрелке или против нее для обеспечения равномерной затяжки всех гаек. Затяжку гаек производить в последовательности, указанной в Приложении Г гаечным или динамометрическим ключом без применения удлинителей, перекосы и перетяжки при этом не допускаются.



Качество монтажа проверить путем испытания на герметичность рабочим давлением с нанесением мыльной эмульсии (в зимнее время – незамерзающей) на места соединений. Утечки газа не допускаются.



После окончания монтажа должна быть проведена окраска трубопроводов, мест их присоединения к Фильтру.



Также предлагаем ознакомться с новинкой 2019 года - фильтром ФГМ-300 http://www.exform.ru/catalog/filtr/filtr-gazovyy-fgm-300.php фильтр устанавливается горизонтально и имет Ду-300 мм.

Если вы затрудняетесь с выбором оборудования, ОСТАВЬТЕ ЗАЯВКУ, наши менеджеры свяжутся с вами и помогут с выбором продукции.
