Фильтр газа ФГ-80

Фильтр газа ФГ-80
Производитель: ООО ПКФ "Экс-Форма"
Модель: ФГ-80
Наличие: Есть в наличии
Цена: По запросу

Фильтры газовые ФГ-80 предназначены для очистки природного газа перед его подачей потребителю. Устанавливаются в рамных, шкафных и блочных газорегутячорных пунктах. имеют степень фильтрации до 25 мкм. Для контроля загрязенности снабжены датчиками-индикаторами. Фильтрующую кассету легко промыть или заменить в полевых условиях.






  • Характеристики
  • Схемы
  • Описание
Степень фильтрации в зависимости от фильтрующего элемента 80 или 25 мкм.

Условия эксплуатации Фильтров ФГ должны соответствовать климатическому исполнению У3 по ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 45° С с относительной влажностью воздуха не более 95% при плюс 30° С. Температура рабочей среды от минус 10 до плюс 50° С.

Пропускная способность до 15000 м3/ч. Срок службы 30 лет.

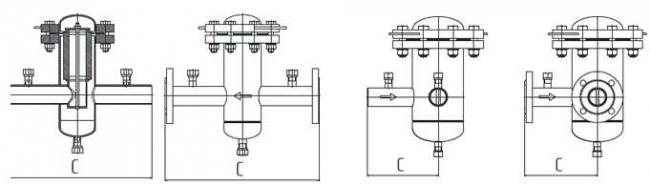

схема фг-80

Корпусы Фильтров имеют колоколообразную форму с верхней крышкой для извлечения фильтроэлемента. Крышка крепится при помощи болтов и гаек через прокладку. Патрубки корпусов для входа и выхода газа могут иметь прямое расположение или угловое.

Фильтры могут изготавливаться вертикального и горизонтального исполнения с отводом конденсата вертикально вниз. В корпусе или патрубке Фильтра может быть предусмотрена врезка сбросного трубопровода.

При проходе газа через фильтроэлемент на нем остаются механические примеси и влага. Степень загрязнения фильтра определяется по перепаду давления на входе и выходе фильтроэлемента, для чего на входном и выходном патрубках фильтра предусмотрены штуцеры для подключения приборов контроля перепада давления.

Перед установкой Фильтра ФГ-80 необходимо продуть систему трубопроводов.



Перед монтажом на трубопроводе снять транспортирующие заглушки, проверить визуально состояние Фильтра на отсутствие механических повреждений на корпусе, крышке, уплотнительных поверхностях фланцев.



Для контроля перепада давления на фильтрующем элементе подсоединить дифманометр или индикатор перепада давления.



Фильтр монтируется на трубопроводе таким образом, чтобы вход газа соответствовал стрелке, нанесенной на корпусе изделия. Монтаж Фильтра вести без перекоса и дополнительного натяжения.



Гайки при монтаже Фильтра затягивать равномерно в 4 прохода. Начиная с первого прохода на 25% от конечной требуемой величины затяжки, второй проход на 50% и затем третий проход – на 100%. В конце выполнить проверочный проход по часовой стрелке или против нее для обеспечения равномерной затяжки всех гаек. Затяжку гаек производить равномерно с разных сторон динамометрическим ключом без применения удлинителей, перекосы и перетяжки при этом не допускаются.



Качество монтажа проверить путем испытания на герметичность рабочим давлением с нанесением мыльной эмульсии (в зимнее время – незамерзающей) на места соединений. Утечки газа не допускаются.



После окончания монтажа должна быть проведена окраска трубопроводов, мест их присоединения к Фильтру.
