Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

ГСГО-МВ/25, ГСГО-МВ/25-00

ГСГО-МВ/25, ГСГО-МВ/25-00
ГСГО-МВ/25, ГСГО-МВ/25-00
ГСГО-МВ/25, ГСГО-МВ/25-00
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГСГО-МВ/25
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

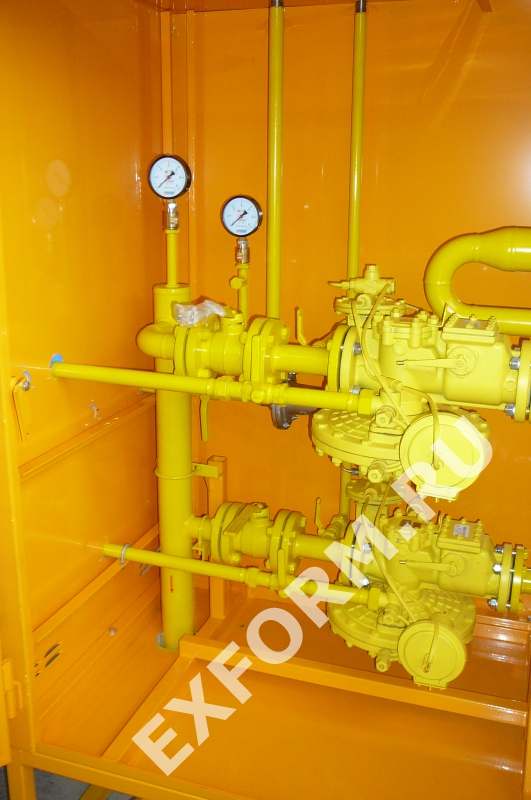

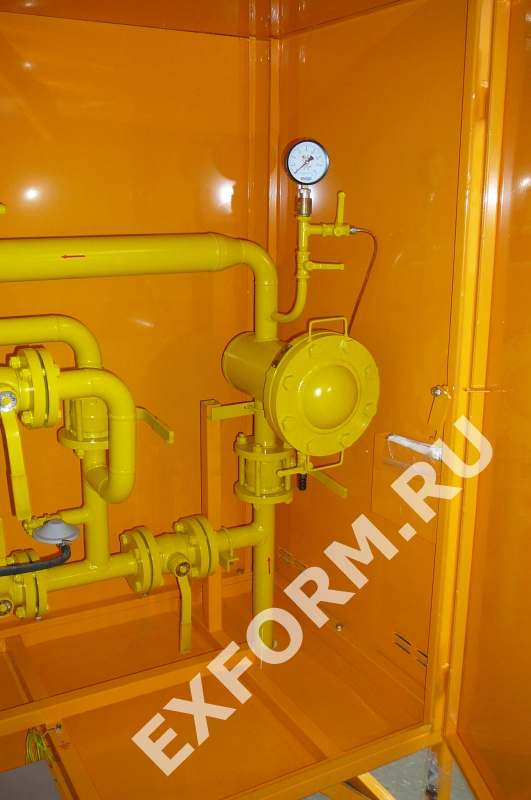

Газорегуляторный пункт ГСГО-МВ/25 предназначен для работы в системах газоснабжения, и выполнен на базе двух регуляторов РДБК-1-50/25 (седло 25 мм). Конструктивно изделие выполнено в виде металлического шкафа с размещенным внутри технологическим оборудованием. Подвод газа по желанию заказчика может осуществляться справа или слева, а также горизонтально или вертикально.



ГСГО-МВ/25 предназначен для работы с входящим давлением природного газа до 0.6 МПа и максимальным расходом газа конечным потребителем до 2000 м3/ч. Наличие резервной линии редуцирования газа позволяет производить чистку фильтра или обслуживание приборов без отключения газа у потребителя.



Узнать цену ГСГО-МВ/25, а также его модификаций ГСГО-МВ/25-00 и ГСГО-МВ/25-02 можно оставив заявку онлайн.










  • Характеристики
  • Схемы
  • Описание

Наименование параметра или размера

Значения для исполнения



ГСГО-МВ/25

ГСГО-МВ/25-01

ГСГО-МВ/25-02

ГСГО-МВ/25-03

ГСГО-МВ/25-04

ГСГО-МВ/25-05

ГСГО-МВ/25-06

Давление на входе в ГРП, Рвх, МПа, не более

1,2

1,2

1,2

1,2

1,2

1,2

1,2

Диапазон настройки давления газа на выходе из ГРП, Рвых, МПа

0,001-0,004

0,004-0,016

0,016-0,04

0,04-0,06

0,06-0,1

0,1-0,25

0,25-0,6

Пропускная способность одной линии ГСГО (для газа у=0,73 кг/м3 при давлении. На входе Рвх=

0,005МПа

0,1МПа

0,3МПа

0,6МПа

0,9МПа

1,2МПа

ГСГО-МВ/25

200

300

600

1000

1400

2000

Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па

0,96

Расход газа на обогреватель, м3/ч, при давлении газа 2000 Па

0,1

Габаритные размеры, мм, не более, длина

  Ширина

  высота

1955

660

1510

Масса, кг, не более

535

В процессе эксплуатации одна линия является резервной.

ГСГО-МВ/25 на базе РДБК 1(1П)-50/25

габаритная и газовая схема ГСГО-МВ/25

ГСГО-МВ/25 - шкафной газорегуляторный пункт с регуляторами РДБК-50/25. Используется для подачи газа потребителю под заданным давлением. В случае выхода контролируемых параметров в газопроводе за установленные пределы, пункт редуцирования автоматически остановит подачу газа. Повторный пуск возможен только вручную, представителями эксплуатирующей организации.



Принцип работы пункта:



Газ по входному трубопроводу через кран ГШК на входе и фильтр ФГ-50,  поступает в регулятор давления газа РДБК, который в автоматическом режиме снижает давление с 0.6 МПа до необходимых значений и поддерживает его на заданном уровне.



Газ под низким давлением  через кран  ГШК ДУ-50 на выходе поступает к потребителю.



Настройка выходного давления ГСГО-МВ/25 перед первым пунктом производится с помощью входного и выходного манометра.



Пункт поставляется потребителю в полной заводской готовности с гарантией 12 месяцев и сроком службы не менее 35 лет. Вместе с пунктом завод-изготовитель предоставляет полный комплект документов, паспортов и сертификатов.



Цена доставка, условия поставки.



Цена на ГСГО ГСГО-МВ/25-00 и ГСГО-МВ/25-02, а также другие модификации предоставляется по запросу. Цена рассчитывается на основе схемы изделия предложенной заказчиком или разработанной нами. Стоимость доставки может быть включена в конечную цену изделия. Доставка осуществляется во все регионы. Запуск пункта в производство осуществляется только после получение 100% предоплаты.

Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа

Если вы затрудняетесь с выбором оборудования, ОСТАВЬТЕ ЗАЯВКУ, наши менеджеры свяжутся с вами и помогут с выбором продукции.
