ГСГО-00(-13)

ГСГО-00(-13)
ГСГО-00(-13)
ГСГО-00(-13)
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГСГО-00
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

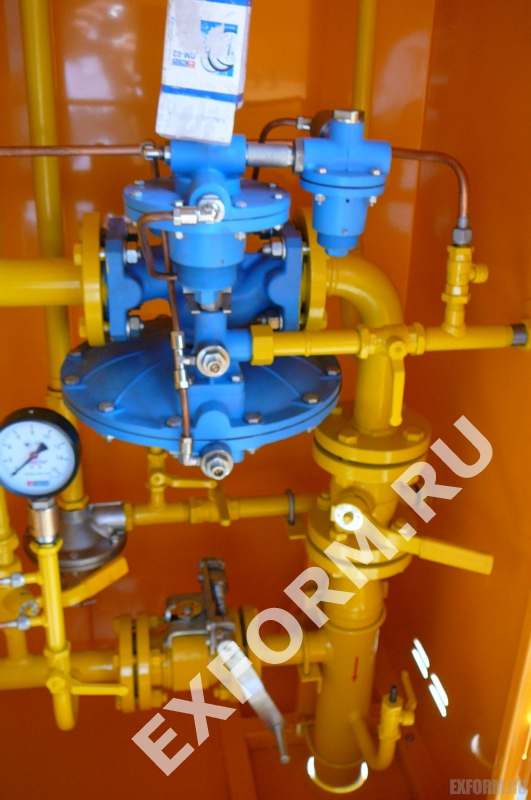

ГСГО-00 (-13) представляет собой газорегуляторный пункт шкафного типа, изготовленный на базе регулятора давления газа РДБК1-50 и дополнительным запорным устройством ПЗК-50Н



Для бесперебойной подачи газа, установка снабжена обводной линией с регулирующим шаровым краном с механическим приводом и контрольным манометром для замера выходного давления газа.



Подвод газа к установке ГСГО-00 вертикальный, доступ к обслуживанию - односторонний.



Доставка до заказчика осуществляется автомобильным или железнодородным транспортом в полной заводской готовностью с гарантией на все узлы сроком 12 месяцев с момента пуска в эксплуатацию.






  • Характеристики
  • Схемы
  • Описание

Технические характеристики ГСГО



  • Максимальное входное давление — 1,2 МПа.
  • Расход газа на обогреватель при давлении 2000 Па — 0,1 м³/ч.
  • Тепловая мощность газового обогревателя при давлении газа 2000 Па — 1,1 кВт.
  • Время включения обогревателя — 90 с.
  • Время отключения обогревателя при прекращении подачи газа — 90 с.
  • Масса — 450 кг.



Значения для исполнения ГСГО

-00

-02

-04

-06

-08

-10

-12



-01

-03

-05

-07

-09

-11

-13

Регулятор давления газа

РДБК1-50

РДБК1П-50

Диапазон настройки давления газа на выходе, кПа

1–4

4–16

16–40

40–60

60–100

100–250

250–600

Диапазон настройки давления срабатывания сбросного клапана, МПа

0,00115–0,0046

0,0046–0,0184

0,0184–0,046

0,046–0,069

0,069–0,115

0,115–0,287

0,287–0,69

Пределы настройки автоматического отключения подачи газа, МПа

при повышении выходного давления

0,0125–0,005

0,005–0,020

0,020–0,050

0,050–0,075

0,075–0,1250

0,1250–0,3125

0,3125–0,750

при понижении выходного давления

0,0006–0,0020

0,001–0,003

0,002–0,003

0,01–0,03

0,01–0,06

0,05–0,12

0,1–0,4

Регулятор давления газа: РДБК1-50
Давление газа на выходе, МПа: 0.05-1.2
Диапазон настройки давления газа на выходе, кПа: 1-4
Диапазон настройки давления срабатывания сбросного клапана, МПа: 0,00126–0,005

Пределы настройки автоматического отключения подачи газа, МПа
при повышении выходного давления: 0,0014–0,006
при понижении выходного давления: 0,0003–0,0020


Пропускная способность, м3/ч, при входном давлении МПа
0,05 430 216
0,1 700 320
0,3 1200 640
0,6 2600 1100
0,9 4200 1500
1,2 5000 2000
Присоединительные размеры
ДУ входа 50
ДУ выхода 80
ДУ импульса 15
Габаритные размеры
длина 1200
ширина 650
высота 1440
Масса, кг, не более 450
схема ГСГО-00

ГСГО выпускается в следующих модификациях, в зависимости от настроек давления на выходе:



ГСГО-00, ГСГО-01, ГСГО-02, ГСГО-03, ГСГО-04, ГСГО-05, ГСГО-06, ГСГО-07, ГСГО-08, ГСГО-09, ГСГО-10, ГСГО-11, ГСГО-12, ГСГО-13



Газорегуляторный пункт шкафной (ГСГО-00) представляет собой по конструкции газорегуляторные установки типа ГРУ, но в виде закрытой конструкции (металлический шкаф) с возможностью доступа к элементам оборудования.



Основными элементами ГСГО-00 являются: фильтр газа, регулятор давления газа, запорная и предохранительная арматура.



Основным критерием выбора ГРПШ является регулятор давления газа, который будет обеспечивать требуемые значения как максимального так и минимального значений расходов газа, при существующем давлении в подводящем газопроводе.



Газорегуляторные пункты шкафные ГСГО-00 также могут иметь следующий функционал:



- коммерческий учет расхода газа;

- пожарно-охранная сигнализация;

- передача данных с узла учета газа, либо другого оборудования телеметрии средствами GSM связи.



Описание устройства



ГСГО-00 представляет собой металлический шкаф с размещенным в нем технологическим оборудованием. Под днищем расположен обогреватель, предназначенный для обогрева ГРПШ в холодное время года. Для удобства обслуживания в шкафу имеются дверки. ГРПШ изготавливается с подводом газа справа или слева. Для подвода газа к обогревателю от шкафной установки имеется газопровод, регулятор давления газа (РДСГ1-1,2), вентиль.



Технологическое оборудование ГРПШ состоит из двух линий: рабочей и обводной (байпас). Газ через кран ГШК поступает к фильтру сетчатому ФГ, очищается от механических примесей и поступает к клапану предохранительному запорному ПЗК-50, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора 1 сверх установленного.



Через клапан  газ поступает к регулятору давления РДБК-50, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран ГШК газ поступает к потребителю. Манометры  служат для контроля давления в рабочей и резервной линиях. Краны ГШК предназначены для перекрытия рабочей линии.



Для отключения импульсного газопровода при ремонте клапана ПЗК установлен кран ГШК. Обводная линия предназначена для обеспечения бесперебойной работы ГРПШ в случае ремонта рабочей линии. Сбросной клапан ПСК предназначен для аварийного сброса газа, кран ГШК — для настройки порога срабатывания клапана сбросного. Для продувки участников газопроводов «на свечу» после первого отключающего устройства на основной и обводной линиях установлены вентили. Через вентиль и регулятор газ поступает в обогреватель.

Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа
