ГСГО-М-06

ГСГО-М-06
ГСГО-М-06
ГСГО-М-06
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГСГО-М-06
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Газорегуляторный пункт ГСГО-М-06 изготавливается на базе регуляторов РДБК 1(1П)-50/35 с настройкой на высокое выходное давление газа.



Расположение линий редуцирования газа в ГСГО-М-06  - вертикальное, подвод газа к пункту - горизонтальный, доступ к обслуживанию - односторонний. Диаметр входного газопровода Ду 50, выходного - Ду 80.



Система обогрева устанавливается по требованию заказчика, исходя из климатической зоны эксплуатации изделия.



Цена на ГСГО-М-06 предоставляется по запросу.






  • Характеристики
  • Схемы
  • Описание
Наименование изделия
ГСГО-М-01
Контролируемая средаПриродный газ ГОСТ 5542
Давление на входе в ГСГО, МПа1,2
Давление газа на выходе из ГСГО, кПа250-600
Диапазон настройки давления срабатывания сбросного клапана, МПа300-700
Пределы настройки автоматического отключения подачи газа, МПа
при максимальном выходном давлении0,32-0,75
при минимальном выходном давлении0,1
Пропускная способность при работе одного регулятора давления (для газа = 0,73 кг/м3), м3/час, при давлении на входе
Р=0,1 МПа700
Р=0,3 МПа1200
Р=0,6 МПа2600
Р=0,9 МПа4200
Р=1,2 МПа5600
Тепловая мощность обогревателя, Вт, при давлении 2000 Па, менее960
Расход газа на обогреватель, м3/ч. при давлении 2000 Па, не более0,1
Габаритные размеры, мм
длина
1900
ширина1150
высота1300
Масса, кг, не более535
схемы ГСГО-М-06

Схема пневматическая функциональная:
КН2, КН5 — кран входной; Ф1, Ф2 — фильтр; КП7, КП8 — клапан предохранительно-запорный; РД2, РД3 — регулятор давления газа; КН3, КН4 — выходной кран; КП3–КП6 — трехлинейные краны; М1, М2 — манометры; КП9 — сбросной клапан; КН7–КН17 — краны; ВН — вентиль; ОГ — обогреватели; РД1 — регулятор давления газа РДСГ1-1,2

схемы ГСГО-М-06 схемы ГСГО-М-06 Габаритный чертеж ГСГО-М-06:
1 — установка шкафная; 2 — обогреватель; 3 — газопровод; 4, 5 — дверки; 6 — оборудование технологическое

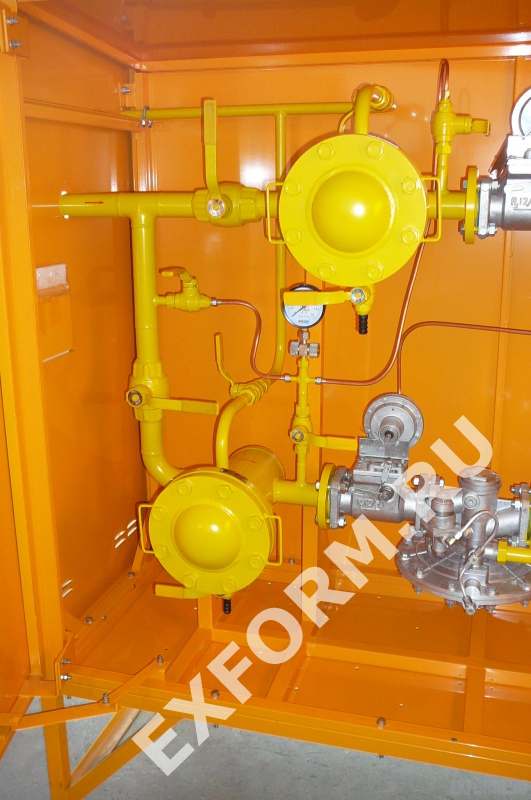

ГСГО-М-06  представляет собой металлический шкаф с теплоизоляцией. В шкафу размещено технологическое оборудование. Для удобства обслуживания в шкафу с двух сторон имеются двери, обеспечивающие доступ к технологическому оборудованию. Для обогрева ГРП шкафного в холодное время года предназначен обогреватель, газ к которому подводится по газопроводу.



Технологическое газовое оборудование ГСГО-М-06 состоит из двух линий редуцирования: основной и резервной. Газ через кран КН2 или КН5 поступает к фильтру Ф1 или Ф2, очищается от механических примесей и поступает к клапану предохранительно-запорному КП7 или КП8, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РД2 или РД3 сверх установленного.



Через клапан КП7 или КП8 газ поступает к регулятору давления, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран КН3 или КН4 газ поступает к потребителю. Для определения перепада давления до и после фильтра Ф1 или Ф2 предусмотрены трехлинейные краны КП3, КП4, КП5, КП6, служащие для присоединения дифманометра.



Манометры М1 и М2 служат для контроля давления в основной и резервной линиях. Краны КН2, КН3, КН4, КН5 предназначены для перекрытия линий редуцирования. На импульсных линиях установлены краны КН8, КН10, предназначенные для настройки клапанов КП7, КП8.



Для отключения импульсного газопровода при ремонте клапанов КП7, КП8 служат краны КН7, КН9. Сбросной клапан КП9 предназначен для аварийного сброса газа. Кран КН11 служит для настройки порога срабатывания клапана сбросного. Для продувки участков газопроводов "на свечу" после первого отключающего устройства предназначены краны КН14, КН17. Вентиль ВН и регулятор РД1 обеспечивают поступление газа требуемого давления к обогревателю ГГУ.



Узнать цену, купить ГСГО-М-06



Цена на пункты редуцирования газа ГСГО-М-06  предоставляется по запросу. Чтобы купить ГСГО-М-06  необходимо внести 100% предоплату на наш расчетный счет.
