Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

» » ГСГО-МВ, ГСГО-МВ-00, ГСГО-МВ-06

ГСГО-МВ, ГСГО-МВ-00, ГСГО-МВ-06

ГСГО-МВ, ГСГО-МВ-00, ГСГО-МВ-06
ГСГО-МВ, ГСГО-МВ-00, ГСГО-МВ-06
ГСГО-МВ, ГСГО-МВ-00, ГСГО-МВ-06
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГСГО-МВ
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

ГСГО-МВ или газовые станции с газовым обогревом модернизированные вертикальные применяются в системах газоснабжения с расходом газа до 5000 м3/ч и максимальным входящим давлением до 1.2 МПа. По сравнению со стандартным исполнением ГСГО с регулятором РДБК, в данной модели фланцевые шаровые краны заменены на межфланцевые, установлены фильтры газовые ФГ-50 с большей активной фильтрующей площадью, сменными кассетами, и показателем уровня загрязненности, установлены запорные клапаны КПЗ из алюминия.

Линии редуцирования в ГСГО-МВ расположены вертикально относительно друг друга, к обслуживанию оборудования предусмотрен двухсторонний доступ. Подвод газа может быть как вертикальным, так и горизонтальным, справа или слева.

Цена на ГСГО-МВ предоставялется по запросу.






  • Характеристики
  • Схемы
  • Описание
Наименование
параметра или
размера
Значения для исполнения
ГСГО-МВ ГСГО-МВ-01 ГСГО-МВ-06
ГСГО-МВ/25 ГСГО-МВ/25-01 ГСГО-МВ/25-06
Давление на
входе в ГРП,
Рвх, МПа, не
более
1,2 1,2 1,2
Диапазон
настройки
давления газа
на выходе из
ГРП, Рвых,
МПа
0,001-0,004 0,004-0,016 0,25-0,6
Пропускная
способность
одной линии
ГРП (для газа
у=0,73 кг/м³
при давл. На
входе
Рвх=
0,005МПа
0,1МПа
0,3МПа
0,6МПа
0,9МПа
1,2МПа
ГСГО-МВ







430
700
1200
2600
4200
5000
ГСГО-МВ/25







200
300
600
1000
1400
2000
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па 0,96
Расход газа на обогреватель,м³ /ч, при давлении газа 2000 Па 0,1
Габаритные размеры, мм, не более, длина
 ширина
 высота
1955
660
1510
Масса, кг, не более 535
В процессе эксплуатации одна линия является резервной.
При необходимости поток газа переключается с основной линии на резервную.
ГСГО-МВ на базе РДБК 1 (1П)-50/35.
ГСГО-МВ/25 на базе РДБК 1 (1П)-50/25.
Габаритная и газовая схема ГСГО-МВ

Функциональная схема ГСГО-МВ разрабатывается индивидуально для каждого проекта. Представленная схема является типовой и не предназначена для использования в проектах без согласования с заводом-производителем.

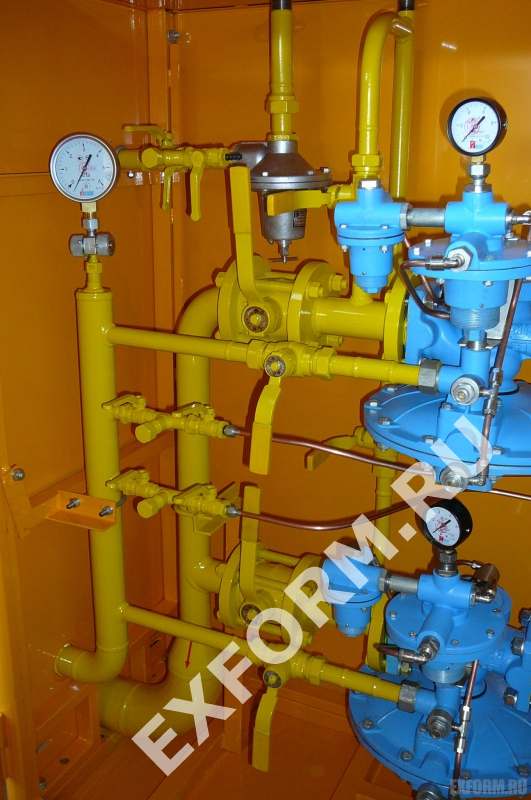

Газорегуляторный пункт ГСГО-МВ и его модификации ГСГО-МВ-00(-06) предназначены для подачи газа конечному потребителю под заданным давлением и состоят из двух линий редуцирования газа, смонтированных в металлическом шкафу с двумя дверками для доступа к обслуживанию.



Функционально ГСГО-МВ состоит из систем трубопроводов и приборов. На входном патрубке установлен кран ГШК-50 для герметичного перекрытия подачи газа к пункту редуцирования.  В самом пункте на входе установлен фильтр газа ФГ-50 с индикатором загрязненности, который указывает, когда подходит срок замены фильтрующей кассеты. На каждую линию редуцирования предусмотрен отдельный фильтр, таким образом подача газа не прекращается даже на всемя чистки или замены фильтра.



После фильтра установлен предохранительно-запорный клапан ПЗК или КПЗ для версии "Эконом".  В случае выхода давления в трубопроводе за контролируемые пределы, клапан надежно перекроет подачу газа, обезопасив тем самым конечного потребителя.



Главным прибором в ГСГО-МВ является регулятор давления газа, именно он обеспечивает стабильную и бесперебойную работу пункта. В премиум версии ГСГО выполнена на базе двух регуляторов РДП-50 с точностью поддержания заданного выходного давления в пределах 1-2%, эконом вариант выполнен с регуляторами РДБК с точностью работы 10%.



Цена на ГСГО-МВ в комплектациях премиум и эконом предоставляется по запросу.



Доставка может быть включена в конечную стоимость изделия и осуществляется во все регионы.





Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа
