ГСГО-50/25-СГ-ЭК

ГСГО-50/25-СГ-ЭК
ГСГО-50/25-СГ-ЭК
ГСГО-50/25-СГ-ЭК
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГСГО-50/25-СГ-ЭК
Наличие: Под заказ, срок изготовления 20 дней
Цена: По запросу

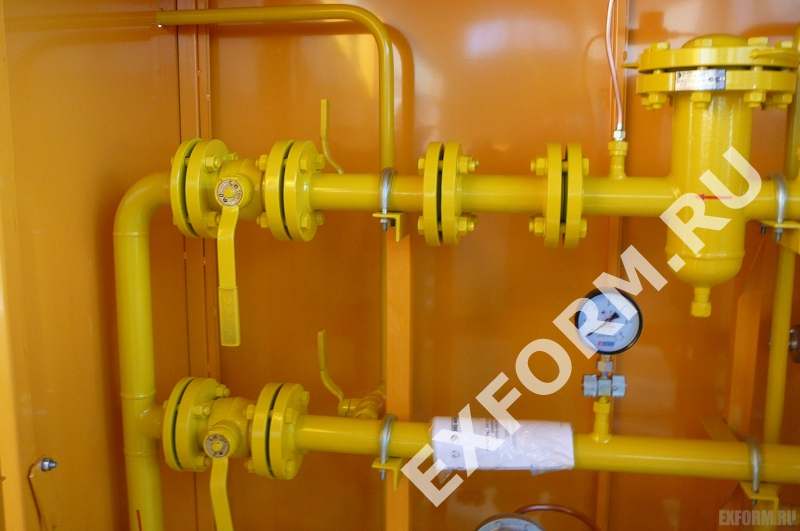

ГСГО-50/25-СГ-ЭК представляет собой газорегуляторный пункт в шкафном исполнении, выполненный на базе регулятора давления газа РДБК-50/25 и оснащенный узлом учета расхода газа.



Изделие предназначено для газоснабжения жилых домов, промышленных предприятий, а также других объектов, использующих природный газ в своих нуждах.










  • Характеристики
  • Схемы
  • Описание
Наименование
 параметра
.
ГСГО-50-СГ.
ГСГО-50/25-СГ.
ГСГО-50-(50/25)
-СГ-ЭК
.
ГСГО-50
-СГ-01.
ГСГО-50/25
-СГ-01.
ГСГО-50
-(50/25)
-СГ-01-ЭК.
ГСГО-50
-СГ-02.
ГСГО-50/25
-СГ-02.
ГСГО-50
-(50/25)
-СГ-02-ЭК.

ГСГО-50
-СГ-03.
ГСГО-50/25
-СГ-03.
ГСГО-50
-(50/25)
-СГ-03-ЭК
.
ГСГО-50
-СГ-04.
ГСГО-50/25
-СГ-04.
ГСГО-50
-(50/25)
-СГ-04-ЭК
.
ГСГО-50
-СГ-05.
ГСГО-50/25
-СГ-05.
ГСГО-50
-(50/25)
-СГ-05-ЭК
.
ГСГО-50
-СГ-06.
ГСГО-50/25
-СГ-06.
ГСГО-50
-(50/25)
-СГ-06-ЭК
.
Давление на
 входе, МПа

1,2
1,2
1,2
1,2
1,2
1,2
1,2
Диапазон настройки
давления
на выходе, МПа
.
0,001
0,004

0,004
0,016

0,016
0,04

0,04
0,06

0,06
0,1

0,01
0,25

0,25
0,6

Пропускная
способность, м3/ч
для газа y=0,73
кг/м3 мах при
Рвх= 0,1 МПа
  0,3 МПа
  0,6 МПа
  0,9 МПа
  1,2 МПа

Для ГСГО-50-СГ
ГСГО-50-СГ-ЭК




700
1200
2600
4000
5200

Для ГСГО-50/25-СГ
ГСГО-50/25-СГ-ЭК**




300
600
1000
1400
2000

Тепловая мощность обогревателя, Квт, не более
0,96
Расход газа на обогреватель при давлении 2000 Па, м3/ч
0,1
Габаритные размеры, мм, длина
  ширена
  высота

3120
1050
2000

Масса, кг, не более
1000
* На базе регулятора РДБК 1(1П)-50/25
** С электронным корректором

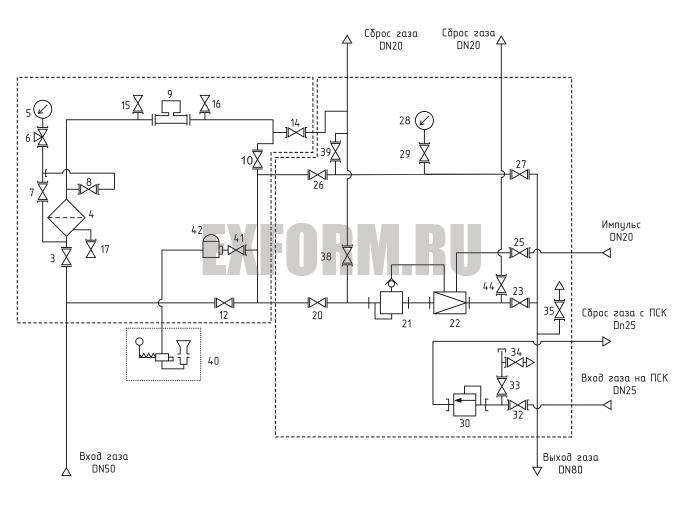

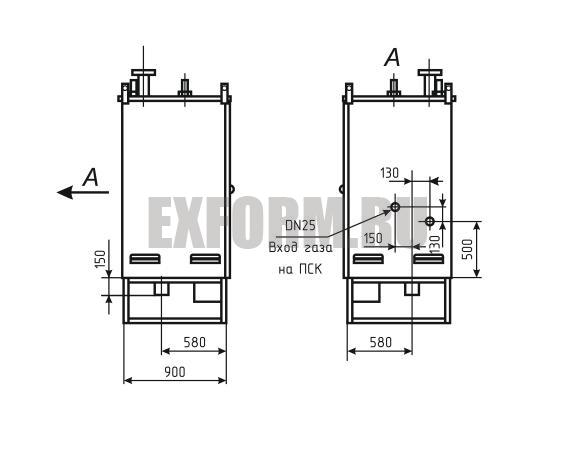

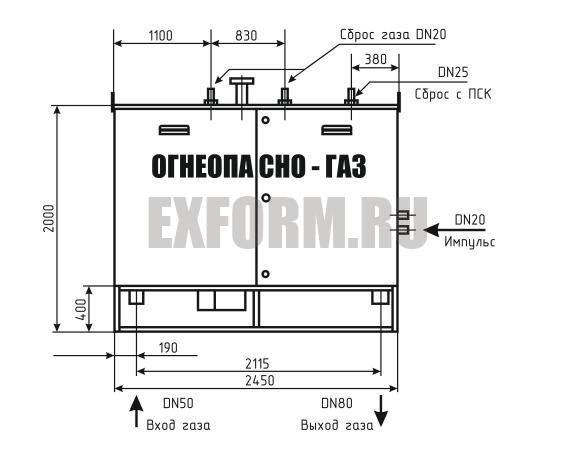

схемы ГСГО-50/25-СГ-ЭК схемы ГСГО-50/25-СГ-ЭК схемы ГСГО-50/25-СГ-ЭК

Устройство и принцип работы

ГРП шкафной состоит из:

металлический шкаф 1 с теплоизоляцией;
технологическое оборудование 6, которое размещено в шкафу;
двери 4 и 5 - для удобства обслуживания;
обогреватель 2, который применяется для обогрева в холодное время года.

Газ к обогревателю подводится по газопроводу 3. Технологическое газовое оборудование состоит из: основная (рабочая) линии 1; обводная(байпасная) линия 2, для обеспечения бесперебойного поступления газа к потребителю; система обогрева; кран 5; фильтр 4, который очищает газ от механических примесей; краны 6, 7 и манометр 8, которые обеспечивают визуальное наблюдение за давлением газа и замера перепада давления на фильтре; измерительный комплекс 9, который используется для учета расхода газа.

При проведении ремонтных работ или сбое основной линии, применяется обводная линия 13 с установленным на ней краном 14. При необходимости сброса газа предусмотрен сбросной трубопровод 15 с краном 16, а также продувочные трубопроводы 38, 39 с кранами 40 и 41.

Линия редуцирования состоит из основной 17 и обводной (байпасной) линии 18, импульсного трубопровода 19, трубопровода сброса газа 20, предохранительного сбросного клапана 21 с краном 22.

Основная линия состоит из крана 24 на входе, клапана предохранительно-запорного 25, регулятора давления газа РДБК1-50 26, кран 27 на выходе. Для замера давления газа на выходе установлен кран 23.

Для контроля давления установлены краны 30 и 31 с манометрами 32 и 33. Система обогрева 3 предназначена для обогрева ГРП шкафного в период отопительного сезона и включает два обогревателя 34, 35, регулятор РДСГ-1,2 36 и кран 37.

Цена и доставка, как купить

Цена на ГСГО-50/25-СГ-ЭК предоставляется по официальному запросу в нашу компанию. Доставка осуществляется транспортной компанией по согласованию с заказчиком. Доставка может быть включена в конечную стоимость изделия, либо оплачиваться заказчиком при получении.

Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа
