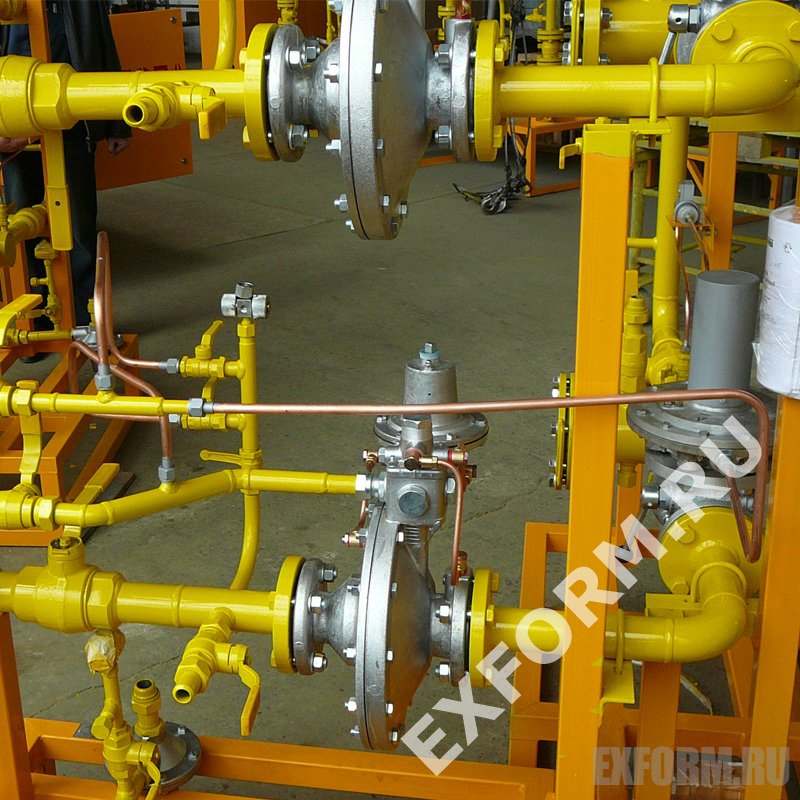

ГРУ-50Н(В)-2АУ угловая с РДП-50Н(В)
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРУ-50Н(В)-2АУ
Наличие: Под заказ, срок изготовления 20 дней
Цена: По запросу
ГРУ-50Н(В)-2АУ
|
| Наименование параметра или размера | ГРУ-50Н-2АУ | ГРУ-50В-2АУ |
| Регулируемая среда | природный газ ГОСТ 5542 | природный газ ГОСТ 5542 |
| Диапазон входных давлений, МПа | 0,05 - 1,2 | 0,1 - 1,2 |
| Диапазон выходных давлений, МПа | 0,0015 - 0,06 | 0,06 -0,6 |
| Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа - верхний предел, МПа |
0,0003 - 0,003
0,002 - 0,075
|
0,003 - 0,03
0,03 - 0,75
|
| Диапазон настройки предохранительного
сбросного клапана ПСК 25, МПа | 0,0005 - 0,07 | 0,06 - 0,7 |
| Стабильность поддержания выходного давления, %, не более | ±5 | ±5 |
| Соединение с газопроводом:
- вход, мм - выход, мм |
50
80
|
50
80
|
| Габаритные размеры, не более:
- длина, мм - ширина, мм - высота, мм |
2450
900
1800
|
2450
900
1800
|
Пропускная способность установки
| Рвх., МПа | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
| ГРУ-50Н-2АУ | 750 | 1050 | 1570 | 2100 | 2600 | 3100 | 3650 | 4200 | 4970 | 5200 | 5750 | 6250 | 6800 |
| ГРУ-50В-2АУ | 1050 | 1570 | 2100 | 2600 | 3100 | 3650 | 4200 | 4970 | 5200 | 5750 | 6250 | 6800 |
ГРУ-50Н(В)-2АУ
ГРУ-50Н(В)-2АУ угловая
|
|
