ГРУ-50Н-2-ЭК, ГРУ-50В-2-ЭК с узлом учета и РДП-50

ГРУ-50Н-2-ЭК, ГРУ-50В-2-ЭК с узлом учета и РДП-50
ГРУ-50Н-2-ЭК, ГРУ-50В-2-ЭК с узлом учета и РДП-50
ГРУ-50Н-2-ЭК, ГРУ-50В-2-ЭК с узлом учета и РДП-50
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРУ-50Н(В)-2-ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

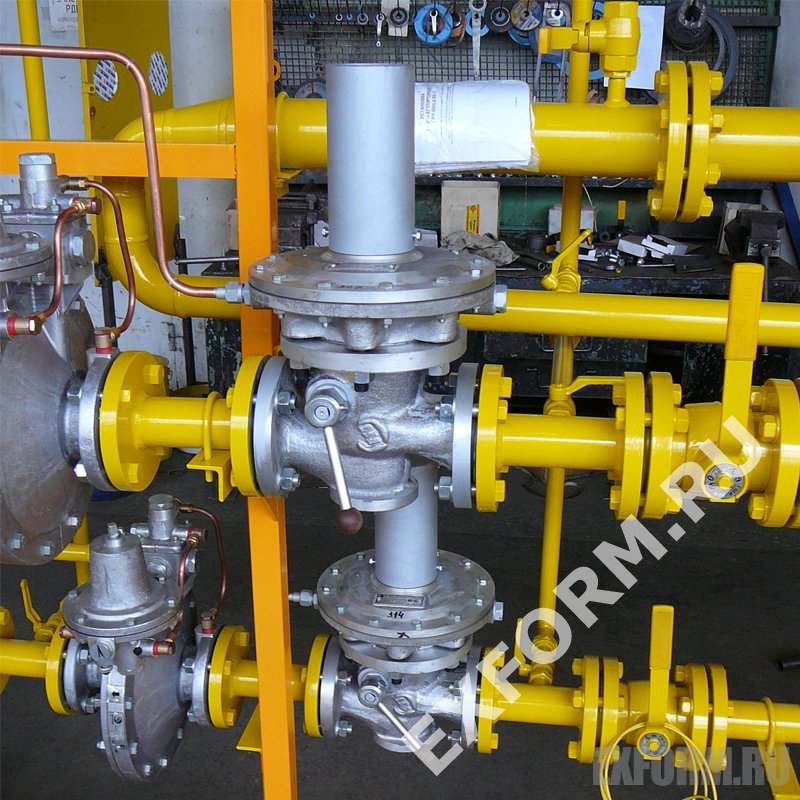

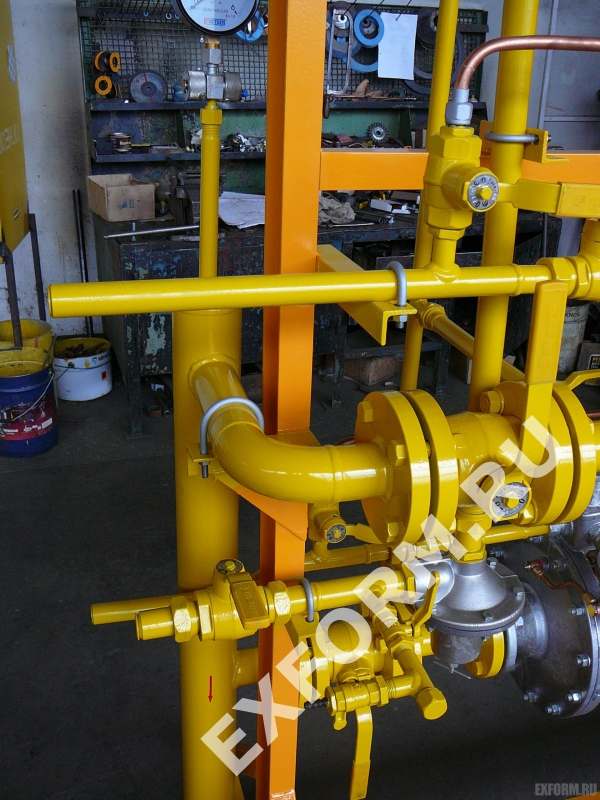

ГРУ-50Н(В)-2-ЭК на базе регулятора РДП-50 с двумя линиями редуцирования (основной и резервной) с узлом учета расхода газа. Установка выполнена на металлической окрашенной раме и предназначена для эксплуатации в закрытых помещениях с температурой окружающего воздуха выше +5С.



ГРУ-50Н(В)-2-ЭК способна снабжать газом потребителей с максимальным расходом до 6800 м3/ч.






  • Характеристики
  • Схемы
  • Описание
Наименование параметра или размераГРУ-50Н-2-ЭКГРУ-50В-2-ЭК
Регулируемая средаприродный газ ГОСТ 5542природный газ ГОСТ 5542
Диапазон входных давлений, МПа0,05 - 1,20,1 - 1,2
Диапазон выходных давлений, МПа0,0015 - 0,060,06 -0,6
Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа
- верхний предел, МПа

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75
Диапазон настройки предохранительного
сбросного клапана ПСК 25, МПа
0,0005 - 0,070,06 - 0,7
Стабильность поддержания выходного давления, %, не более±5±5
Соединение с газопроводом:
- вход, мм
- выход, мм

50
80

50
80
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

2450
900
1800

2450
900
1800

Пропускная способность установки

Рвх., МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
ГРУ-50Н-2-ЭК750105015702100260031003650420049705200575062506800
ГРУ-50В-2-ЭК105015702100260031003650420049705200575062506800
Схема на ГРУ-50Н(В)-2-ЭК изготавливается нашим конструкторским отделом бесплатно, на основе требований заказчика в течение 1-2 рабочих дней.

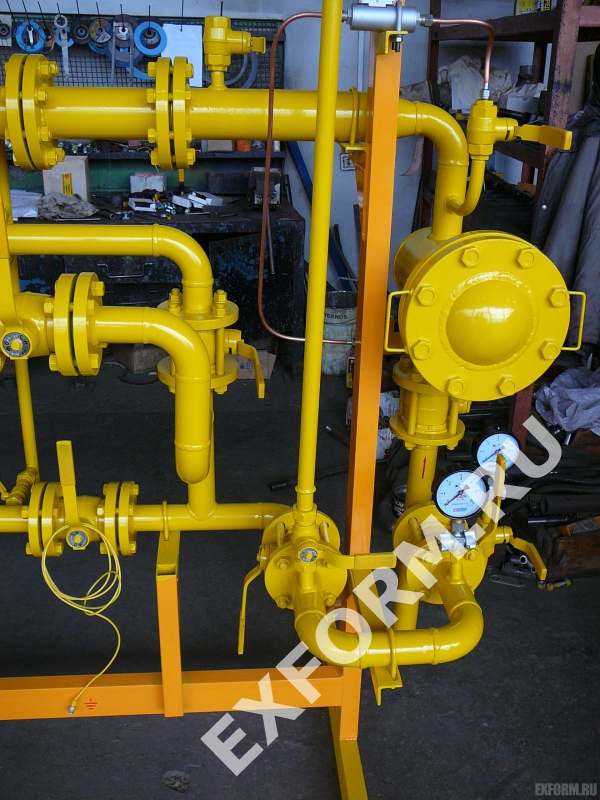

На входе в установку ГРУ-50Н(В)-2-ЭК установлен входной запорный кран и кран переключения потока газа на основную или резервную линию редуцирования. Далее смонтирован фильтр газа ФГ-50 со степенью очистки 80 или 25 мкм, затем газ поступает на узел учета, откуда следует на линию редуцирования и далее по выходному газопроводу поступает к конечному потребителю.
