ГРПШ-13-2ВУ1 с регулятором РДГ-50В

ГРПШ-13-2ВУ1 с регулятором РДГ-50В
ГРПШ-13-2ВУ1 с регулятором РДГ-50В
ГРПШ-13-2ВУ1 с регулятором РДГ-50В
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-13-2ВУ1
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

ГРПШ-13-2ВУ1 представляет собой газорегуляторный пункт шкафного типа и выпускается на заводе ЭКС-ФОРМА на базе регулятора давления газа РДГ-50В. Пункт включает в себя две линии редуцирования, идентичные друг другу.



Каждая линия состоит из открывающего крана, фильтра газа ФГ-50, регулятора давления газа РДГ-50В со встроенный запорным устройством, закрывающего крана, а также сбросных предохранительных клапанов ПСК.

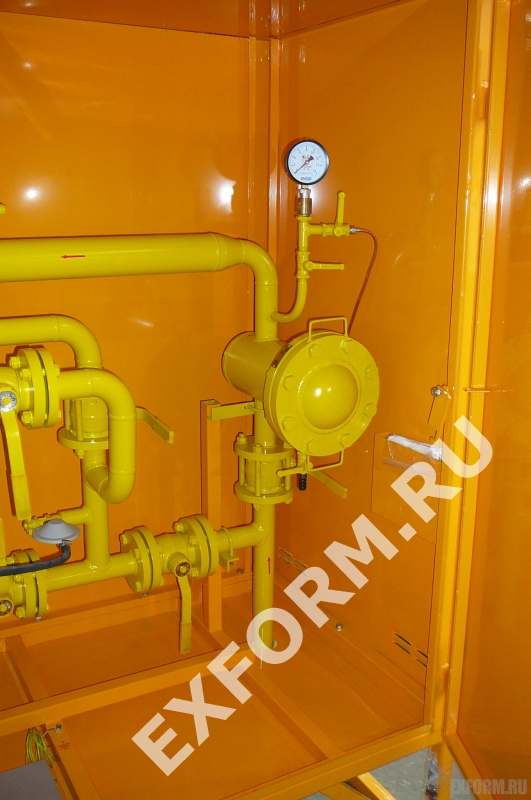

На фото представлена модель ГРПШ-13-2ВУ1 2017 года выпуска, с обогревателем и катушкой под установку счетчика газа.






  • Характеристики
  • Схемы
  • Описание

Технические характеристики ГРПШ-13-2ВУ1



Наименование параметра ГРПШ-13-2В-У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДГ-50В
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 60 — 600
Пропускная способность, м³/ч, при входном давлении, МПа:
При Рвх: 0,05 МПа -
При Рвх: 0,1 МПа 600
При Рвх: 0,2 МПа 950
При Рвх: 0,3 МПа 1250
При Рвх: 0,4 МПа 1550
При Рвх: 0,5 МПа 1850
При Рвх: 0,6 МПа 2150
При Рвх: 0,7 МПа 2500
При Рвх: 0,8 МПа 2800
При Рвх: 0,9 МПа 3100
При Рвх: 1,0 МПа 3400
При Рвх: 1,1 МПа 3700
При Рвх: 1,2 МПа 4050
Неравномерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, МПа: 0,03 — 0,75
При понижении входного давления, МПа: 0,003 — 0,03
Предохранительный сбросной клапан ПСК-50В
Давление начала срабатывания сбросного клапана, кПа 1.15 Р вых
Температура окружающего воздуха, °С -40...+45
Система обогрева газовое или конвекторное
Расход для системы обогрева, м³/ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду-50
Ду-65
Ду-25
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 5
Средний срок службы, лет 40
Назначенный срок службы, лет 40
Масса, кг 400

Схемы ГРПШ-13-2ВУ1



схема 1 ГРПШ-13-2ВУ1

схема 2 ГРПШ-13-2ВУ1

схема 3 ГРПШ-13-2ВУ1

Газорегуляторный пункт  ГРПШ-13-2ВУ1 состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:



Газ по входному трубопроводу через входной кран ГШК, поступает в фильтр ФГ-50  (со степенью очистки газа до 25 мкм), затем поступает к регулятору давления газа РДГ-50В, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран ГШК поступает к потребителю.



При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан ПКС, и происходит сброс газа в атмосферу.



При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры,  предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10 кПа.



В случае ремонта оборудования газ поступает к потребителю через резервную линию.



На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.



Цена ГРПШ-13-2ВУ1, купить ГРПШ-13-2ВУ1



Цена на ГРПШ-13-2ВУ1 предоставляется по запросу в нашу компанию. Стоимость изделия рассчитывается на основе согласованных схем. Доставка до заказчика осуществляется любыми видами транспорта, в том числе до конечного адреса заказчика. Срок изготовления составляет не более 30 дней с момента получения оплаты.
