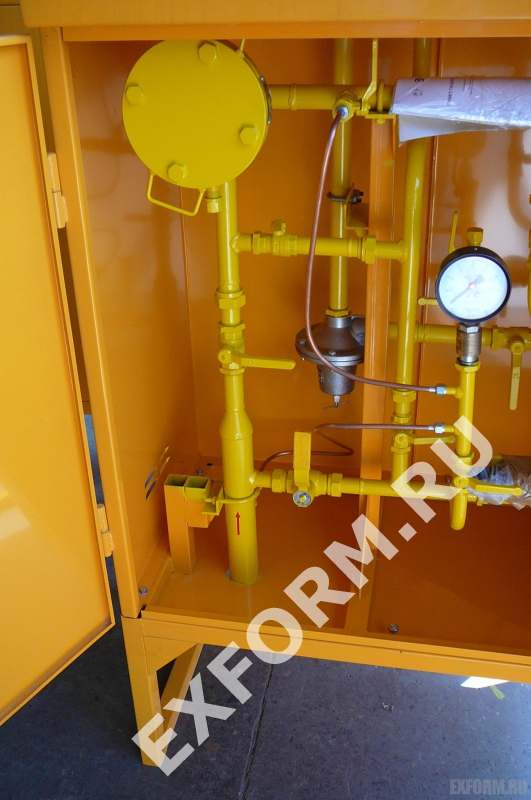

ГРПШ-400 с регулятором РДНК-400

ГРПШ-400 с регулятором РДНК-400
ГРПШ-400 с регулятором РДНК-400
ГРПШ-400 с регулятором РДНК-400
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-400
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

ГРПШ-400 с регулятором РДНК-400 выпускается заводом Экс-Форма в шкафном исполнении с одной основной линией редуцирования газа и съемнм байпасом, с подогревом для стабильной работы в зимний период, с датчиком перепада давления на фильтре для своевременной замены фильтрующих кассет.

В ГРПШ-400 предусмотрена обводная (байпасная) линия с регулирующим краном и контрольным манометром. Байпасная линия используется для подачи газа в период проведения профилактических или ремонтных работ на основной ветке подачи газа.

Для сброса излишков газа, возникающих в результате скачков входящего давления газа, предусмотрен сбросной клапан ПСК с выводом патрубка за пределы пункта.



Цена на изделия предоставляется по запросу. Срок службы - 35 лет.






  • Характеристики
  • Схемы
  • Описание
Наименование ГРПШ-400
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДНК-400
Максимальное входное давление, МПа 0,6
Диапазон настройки выходного давления, кПа 2,0 — 0,5
Пропускная способность, м³ /ч, при входном давлении, Мпа: РДНК-400
При Рвх: 0,05 МПа 36
При Рвх: 0,1 МПа 64
При Рвх: 0,2 МПа 100
При Рвх: 0,3 МПа 136
При Рвх: 0,4 МПа 160
При Рвх: 0,5 МПа 200
При Рвх: 0,6 МПа 240
Неравномерность регулирования, % ±10
Диапазон настройки срабатывания ПЗК:
При повышении входного давления, кПа: 1,25 Рвых ±10%
При понижении входного давления, кПа: не менее 0,5 Рвых
Клапан предохранительный сбросной ПСК-Н
Давление начала срабатывания сбросного клапана, кПа 1.15 Рвых
Температура окружающего воздуха, °С -40…+60
Система обогрева газовое с ГГУ или конвекторное
Расход для системы обогрева, м³ /ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 65
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал 5 лет
Средний срок службы, лет 30
Назначенный срок службы, лет 40
Масса, кг 150
габаритная схема ГРПШ-400 газовая схема ГРПШ-400

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ



1. Пункт ГРПШ-400 с регулятором РДНК-400 в соответствии со схемой, состоит из металлического шкафа с  дверками, установленного на раме, на которой смонтировано технологическое оборудование.

2. Технологическое газовое оборудование пункта состоит из  линии  редуцирования и обводной (байпасной) линии (схема 2).

2.1 Линия редуцирования состоит из:

 1) крана ГШК-50 на входе;

 2) фильтра ФГ-50.  Для слива конденсата из фильтра предусмотрена пробка;

 3) регулятора давления газа РДНК-400, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

4) крана ГШК-65 на выходе;

5) импульсного трубопровода с краном ГШК-15;

6) предохранительного сбросного клапана ПСК, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном ГШК-25  и сбросного трубопровода. Для замера давления и настройки клапана ПСК  предназначены краны ГШК-25.

 Для замера  давления газа на входе, перепада давления на фильтре, замера давления на обводной линии предусмотрен манометр с клапаном КМ и  кранами ГШК-15.

 Для замера давления на выходе предусмотрен кран ГШК-15  для подключения  манометра.

 Для аварийного сброса газа в атмосферу при проведении ремонтных работ  предусмотрены продувочные трубопроводы с шаровыми кранами.

 Обводная линия предназначена для обеспечения бесперебойной работы пункта  в случае ремонта основной линии. Обводная (байпасная) линия состоит из регулирующего крана на входе и запорного вентиля на выходе.



Примечание: Давление на выходе пункта устанавливается в соответствии с требованиями заказчика. При необходимости возможна настройки пункта на давление отличное от установленного, которая должна проводиться в соответствии со СНиП 42-01(СП 62.13330.2011), ПБ 12-529.



МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ИЗДЕЛИЯ



1. Пункт газорегуляторный шкафной производства завода "ЭКС-ФОРМА" соответствует требованиям ГОСТ 12.2.003, ПБ 12-529, СНиП 42-01(СП62.13330.2011).

2. К обслуживанию пункта допускаются лица, прошедшие проверку знаний в соответствии с ПБ 12-529, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия согласно настоящему руководству по эксплуатации и паспортам на комплектующее оборудование.

3. При испытании и пуске в работу пункта, запорную арматуру (краны, вентили) открывать медленно и плавно.

4. Пункт заземлить в соответствии с требованиями ПУЭ (Правил Устройства Электроустановок). В месте заземления должен быть знак заземления.

5. Дверки пункта должны закрываться и запираться.

6. На дверках пункта должна быть предупредительная надпись «ОГНЕОПАСНО-ГАЗ».

7. В случае появления запаха газа, нарушения нормальной работы пункта, необходимо вызвать представителя эксплуатационной или аварийной службы газового хозяйства.

Пункт  в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывает.



ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ



1. Размещение и монтаж пункта  должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529, СНиП 42-01(СП 62.13330.2011) в следующей последовательности:

1) установить пункт на бетонном основании;

2) установить продувочные и сбросные трубопроводы;

3) произвести подключение к газопроводу.



Диаметр газопровода за пунктом  определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.



2. После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529.

3. Подготовку к работе комплектующих приборов входящих в состав пункта  производить согласно паспортам, РЭ  на данные приборы.

4. Пуск в работу пункта  в соответствии со схемой производить в следующей последовательности:

1) подать к входному патрубку давление;

2) проверить давление по манометру, открыв кран ГШК-15 и клапан КМ. Плавно заполнить трубопровод газом, поднимая давление до рабочего значения, открыв кран ГШК-50 на входе основной линии редуцирования.

3) открыть шаровой кран перед клапаном предохранительным сбросным, кран на импульсном трубопроводе, кран на выходе. Согласно руководству по эксплуатации на регулятор РДНК-400 произвести его запуск и настройку, обеспечив постепенное увеличение расхода газа до рабочего (не допуская резких скачков расхода и пневмоударов). За значением давления следить по показаниям манометра, подключенному к крану, обозначенному на схеме под номером 4.

4) при необходимости перехода на редуцирование с помощью обводной (байпасной) линии медленно и плавно открыть кран под номером 13, предварительно открыв кран №5 на продувочном трубопроводе. Выставить давление чуть выше выходного давления, следя по манометру, подключенному через клапан КМ и кран номер 4. Медленным открытием регулировочного вентиля, установить необходимое выходное давление. Давление на выходе из установки контролируется через манометр подключенный к крану под номером 4. Закрыть кран номер 5.  Основная линия редуцирования отключается путем перекрытия шаровых кранов с номерами 6, 7, 4;

5) настройку предохранительного сбросного клапана  производить с использованием автономного источника давления.



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



1. При эксплуатации пункта обслуживающим должны выполняться:

- осмотр технического состояния в сроки, устанавливаемые производственной инструкцией эксплуатирующей организации и обеспечивающие безопасность и надежность в эксплуатации;

- проверка параметров срабатывания предохранительных запорных и сбросных клапанов - не реже одного раза в 3 месяца, а также по окончании ремонта оборудования;

- техническое обслуживание не реже одного раза в 6 месяцев;

- текущий ремонт не реже одного раза в 5 лет.

Осмотр технического состояния изделия (обход) должен производиться двумя рабочими.

При осмотре технического состояния пункта должны контролироваться: давление газа до и после регулятора, перепад давления на фильтре, отсутствие утечек газа (с помощью мыльной эмульсии), надежность взвода и срабатывания клапана-отсекателя.



При техническом обслуживании пункта должны выполняться:

- проверка плотности закрытия отключающих устройств и предохранительных клапанов;

- проверка плотности всех соединений и арматуры, устранение утечек газа;

- осмотр и очистка фильтра;

- смазка трущихся частей и перенабивка сальников;

- определение плотности и чувствительности мембран;

- продувка импульсных трубок;

- проверка параметров настройки запорных и сбросных клапанов.



При текущем ремонте производятся:

-ремонт регулятора давления, предохранительных клапанов в соответствии с паспортами, РЭ на указанные изделия;

-ремонт и замена изношенных деталей;

-проверка надежности крепления узлов и деталей, не подлежащих разборке;

-разборка запорной арматуры, не обеспечивающей герметичности закрытия;

-работы, предусмотренные при проведении технического обслуживания.



ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ИЗДЕЛИЯ



1. Транспортирование пунктов может осуществляться любыми видами транспорта, исключающими возможность их повреждения, в соответствии с правилами, действующими на этих видах транспорта.

2. Условия хранения пункта  должны соответствовать условиям 4 ГОСТ 15150.

3. Условия транспортирования пункта  должны соответствовать условиям хранения 4 ГОСТ 15150.

4. При длительном хранении пункт должен подвергаться переконсервации не реже одного раза в год смазками для изделий группы II по варианту защиты ВЗ-1 ГОСТ 9.014.



Срок хранения без ввода в эксплуатацию не больше трех лет.



Примечание.

В конструкцию пункта  могут быть внесены изменения, не отражающиеся на его технических характеристиках и не нарушающие правила промышленной безопасности по ПБ 12-529-03 и СНиП 42-01-2002(СП 62.13330.2011).



УСЛОВИЯ И СРОКИ ИЗГОТОВЛЕНИЯ



Завод "ЭКС-ФОРМА" изготавливает пункты ГРПШ-400 на основе заполненного опросного листа или официального запроса в нашу компанию, после согласования схем изделия, которые конструктора предприятия бесплатно предоставляют заказчику. Средний срок изготовления оборудования составляет рабочих дней и может меняться в зависимости от загруженности производства.



ЦЕНА И ДОСТАВКА



Цена на ГРПШ-400 предоставляется по официальному запросу в нашу компанию. Доставка может осуществляться любыми видами транспорта и оплачивается отдельно, либо по желанию заказчика, входит в конечную цену изделия. В случае самовывоза, плата за доставку не взимается. Самовывоз производится со склада готовой продукции завода, расположенного в Саратовском районе, с. Березина Речка.
