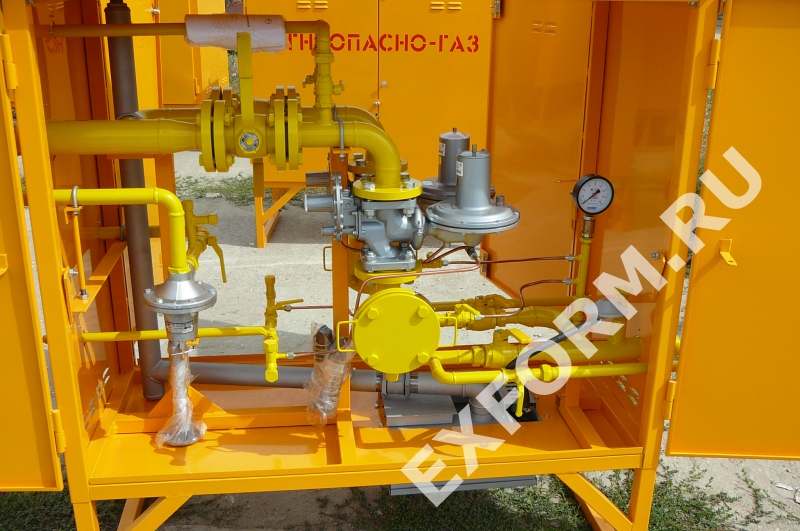

ГРПШ-04-2У1 с двумя регуляторами РДНК-400

ГРПШ-04-2У1 с двумя регуляторами РДНК-400
ГРПШ-04-2У1 с двумя регуляторами РДНК-400
ГРПШ-04-2У1 с двумя регуляторами РДНК-400
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-04-2У1 с двумя регуляторами РДНК-400
Наличие: Под заказ
Цена: По запросу

ГРПШ-04-2У1 выпускаются на нашем предприятии на базе регулятора давления газа РДНК-400 с двумя линиями редуцирования в горизонтальном или вертикальном исполнении в зависимости от типа подвода газа и требуемых заказчиком габаритов. Для стабильной работы в зимний период комплектуются обогревателем, на который предусмотрен индивидуальный регулятор подачи газа и собственный счетчик газа.

Данное изделие подходит для газоснабжения потребителей с суммарным расходом газа не более 300 м³/ч и давлением в газопроводе не более 0.6 МПа.

ГРПШ на базе двух регуляторов РДНК-400 комплектуется запорными устройствами ГШК фланцевого исполнения с Ду 50 на входе и Ду 65 на выходе.



Гарантия на готовое изделие - 36 месяцев, срок службы не менее 35 лет.






  • Характеристики
  • Схемы
  • Описание

Технические характеристики

Наименование параметра ГРПШ-04-2У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДНК-400
Максимальное входное давление, МПа 0,6
Диапазон настройки выходного давления, кПа 2,0 — 5,0
Пропускная способность, м³/ч, при входном давлении, МПа: РДНК-400
При Рвх: 0,05 МПа 45
При Рвх: 0,1 МПа 80
При Рвх: 0,2 МПа 125
При Рвх: 0,3 МПа 170
При Рвх: 0,4 МПа 200
При Рвх: 0,5 МПа 250
При Рвх: 0,6 МПа 300
Неравномерность регулирования, % ±10
Диапазон  срабатывания запорного клапана, кПа:
При повышении входного давления, кПа: 1.25Р вых. ±10%
При понижении входного давления, кПа: не менее 0.5 Р вых.
Клапан предохранительный сбросной  ПСК-25Н
Давление начала срабатывания сбросного клапана, кПа 1.15 Р вых.
Температура окружающего воздуха, °С -40…+45
Система обогрева газовое либо без обогрева
Расход для системы обогрева, м³/ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 65
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса    Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 35
Назначенный срок службы, лет 35
Масса, кг 150

Схемы габаритные и газовые



схема 1 ГРПШ-04-2У1

схема 2 ГРПШ-04-2У1

схема 3 ГРПШ-04-2У1

Описание изделия



ГРПШ-04-2У1 - наиболее популярная модель газорегуляторного пункта, выпускаемая еще с советских времен. Сегодня конструкция изделия уже считается классикой, однако она все же соответствует требованиям безопасности, предъявляемым к сетям газоснабжения, и активно используется в проектах газоснабжения.



Принцип работы

ГРПШ-04-2У1 выполняет несколько функций. Газ на входе в изделие изначально проходит фильтрацию через фильтр ФГ-50, затем уже очищенный газ поступает на регулятор, где его давление понижается до бытового уровня и поддерживается на заданном уровне. При выходе давления за установленные пределы более чем на 15% сработает сбросной клапан, который отправит лишний объем газа в атмосферу, понизив тем самым давление за пунктом редуцирования. Если выходное давление повысится более чем на 20% от заданных настроек, сработает предохранительный запорный клапан, который герметично перекроет подачу газа потребителю, обезопасив тем самым его от непридвиденных последствий.



Возможные неполадки в работе



Наиболее частыми неполадками, которые могут возникнуть в процессе эксплуатации данного изделия являются:



  1. Неспособность регулятора работать при малых расходах газа (клапан регулятора закрывается, происходит прирост давления, срабатывает сбросной клапан ПСК, производя выброс газа в атмосферу). Учитывая, что в ночные часы потребление газа почти  всегда отсутствует, за год данная модель ГРПШ произведет выброс газа в атмосферу приличные объемы природного газа, что напрямую отражается на себестоимости эксплуатации газопровода.
  2. Обмерзание клапана регуятора в зимний период. Данная проблема вытекает из первой. Когда регулятор закрыт, то при влажном газе возможно обмерзацие клапана, и когда расход газа начнет расти, клапан не сможет открыться и регулятор закроется окончательно. Повторный его пуск возможен будет только вручную.



При всех своих недостаках, ГРПШ-04-2У1 обладает низкой ценой, что позволяет его приобрести даже маленьким хозяйственным корпоративам.

Купить ГРПШ-04-2У1



ГРПШ-04-2У1 изготавливается после получения от заказчика 100% предоплаты. Цена на ГРПШ-04-2У1 предоставляется по запросу, рассчитывается стоимость изделия на основе габаритной и газовой схемы, которая предварительно согласовывается с покупателем.

Срок изготовления составляет 10-30 дней с момента получения оплаты. Доставка осуществляется через транспортную компанию. Стоимость доставки может быть включена в конечную цену. Возможен также самовывоз изделия с нашего предприятия.



Бывают ли аналоги?



Если вы желаете приобрести более качественное изделие, рекомендуем обратить внимание на установку УГРШ(К)-500-2 - она не требует наличия минимального расхода газа, при работе в тупике не происходит выброс газа в атмоферу, в зимний период регулятор надежно работает ине обмерзает.
