Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

» » ГРПШ-02-2У1 с регулятором РДНК-У

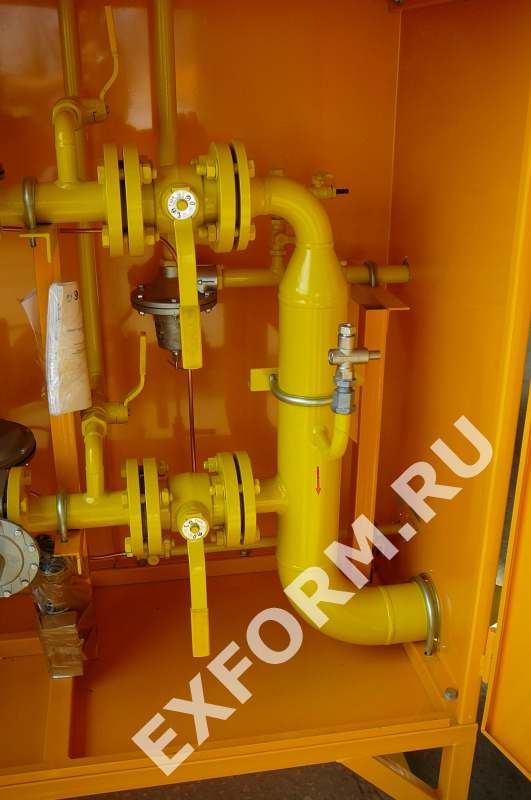

ГРПШ-02-2У1 с регулятором РДНК-У

ГРПШ-02-2У1 с регулятором РДНК-У
ГРПШ-02-2У1 с регулятором РДНК-У
ГРПШ-02-2У1 с регулятором РДНК-У
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-02-2У1
Наличие: Поз заказ, срок изготовления 30 дней
Цена: По запросу

ГРПШ-02-2У1 выпускается на нашем заводе с регулятором РДНК-У и предназначен для газоснабжения объектов промышленного и бытового назначения с давлением в трубопроводе до 1.2 МПа и расходом газа не более 800 м3/ч.

Комплектуется регулятором давления на обогрев, обогревом на пьезорозжиге, открывающим шаровым краном ГШК фланцевым с Ду 32, узлом фильтрации ФГ-50, датчиками перепада давления на фильтре, узлом редуцирования РДНК-У, медными импульсными трубками, сбросными клапанами ПСК, выходными запорными кранами фланцевыми с Ду 50.






  • Характеристики
  • Схемы
  • Описание
Наименование ГРПШ-02-2У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДНК-У
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 2,0 — 5,0
Пропускная способность, м³/ч, при входном давлении, Мпа: РДНК-У
При Рвх: 0,05 МПа 44
При Рвх: 0,1 МПа 80
При Рвх: 0,2 МПа 140
При Рвх: 0,3 МПа 200
При Рвх: 0,4 МПа 264
При Рвх: 0,5 МПа 328
При Рвх: 0,6 МПа 400
При Рвх: 0,7 МПа 464
При Рвх: 0,8 МПа 532
При Рвх: 0,9 МПа 600
При Рвх: 1,0 МПа 664
При Рвх: 1,1 МПа 732
При Рвх: 1,2 МПа 800
Неравноммерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа: 1,2 — 1,8
При понижении входного давления, кПа: 0,2 — 0,5
Клапан предохранительный сбросной ПСК-25(50)Н
Давление начала срабатывания сбросного клапана, кПа 2,0 — 6,5
Температура окружающего воздуха, °С -40...+60
Система обогрева Газогорелочное устройство ГГУ
Расход для системы обогрева, м³/ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 65
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 30
Назначенный срок службы, лет 40
Масса, кг 150
схема 1 ГРПШ-02-2У1 схема 2 ГРПШ-02-2У1 схема 3 ГРПШ-02-2У1

Устройство и принцип работы ГРПШ-02-2У1

Газорегуляторный пункт ГРПШ-02-2У1 состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран, поступает в фильтр, (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа РДНК-У, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлены манометры предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

Цена, сроки изготовления, условия доставки, гарантия

Цена на ГРПШ-02-2У1 предоставляется по официальному запросу в нашу компанию и рассчитывается на основе схемы, которая согласуется с заказчиком на основе требуемых технических характеристик и условий эксплуатации будущего изделия.

Срок изготовления составляет не более 30 рабочих дней с момента получения оплаты.

Доставка осуществляется автомобильным или железнодорожным транспортом, через транспортную компанию либо путем самовывоза.



Гарантия на изделия составляет 12 месяцев с момента пуска в эксплуатацию, но не более 18 месяцев с момента изготовления.

Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа

Если вы затрудняетесь с выбором оборудования, ОСТАВЬТЕ ЗАЯВКУ, наши менеджеры свяжутся с вами и помогут с выбором продукции.
