Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

» » ГРПШ-32/3, ГРПШ-32/6 ГРПШ-32/10

ГРПШ-32/3, ГРПШ-32/6 ГРПШ-32/10

ГРПШ-32/3, ГРПШ-32/6 ГРПШ-32/10
ГРПШ-32/3, ГРПШ-32/6 ГРПШ-32/10
ГРПШ-32/3, ГРПШ-32/6 ГРПШ-32/10
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-32/3, ГРПШ-32/6 ГРПШ-32/10
Наличие: Под заказ, срок изготовления 20 дней
Цена: По запросу

Газорегуляторные пункты шкафные модельного ряда ГРПШ-32 предназначены для снижения среднего и высокого давления на низкое и поддержания его на заданном уровне в системе газоснабжения жилых зданий и других объектов с расходами газа не более 100 м3/ч.

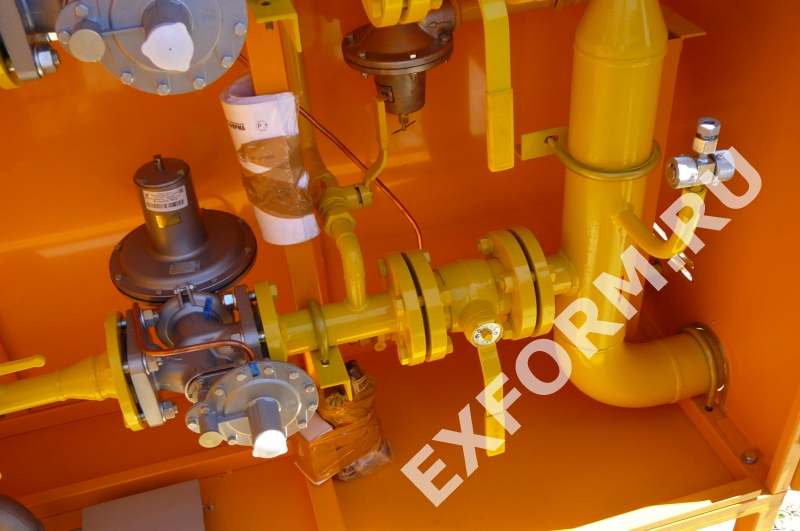

ГРПШ-32 представляет собой металлический шкаф, в котором размещено технологическое оборудование: регулятор давления газа комбинированный РДНК-32. На входе газа установлен шаровой кран ГШК. Для контроля давления на входе предусмотрен клапан трехходовой КМ, к которому присоединяется манометр, на выходной линии для контроля давления предусмотрен шаровой кран с ниппелем для присоединения мановакуумметра.



Узнать цену или купить изделие можно оставив заявку на сайте.






  • Характеристики
  • Схемы
  • Описание

Технические характеристики



Наименование параметра

ГРПШ-32/3

ГРПШ-32/6

ГРПШ-32/10

Диаметр седла регулятора 3 6 10
Рабочее давление на входе, МПа, мах 1,2 0,6 0,3
Максимальная пропускная способность, м³/ч не менее 64 105 100
Диапазон настройки выходного давления, Па 2000-2500
Присоединительные размеры:
входного патрубка, мм 20
выходного патрубка, мм 40
Габаритные размеры, мм 675×675×470
Масса, кг, не более 22


Пропускная способность



Входное давление в МПа Пропускная способность, м³/ч

ГРПШ-32/3

ГРПШ-32/6

ГРПШ-32/10

0,01 1,3 4 11
0,05 4 9 23
0,1 7 25 45
0,2 13 40 75
0,3 17 55 100
0,4 21 70
0,5 24 90
0,6 30 105
0,7 37
0,8 43
0,9 47
1,0 55
1,2 64
Схемы на ГРПШ-32/3, ГРПШ-32/6 и ГРПШ-32/10 предоставляются по официальному запросу и разрабатываются нашими конструкторами бесплатно, исходя из требований заказчика.

ГРПШ-32/3, ГРПШ-32/6 а также ГРПШ-32/10 представляют собой шкафные газорегуляторные пункты, предназначенны е для подачи газа потребителю под заданным давлением независимо от колебаний входного давления и расхода газа.



Пункты ГРПШ-32/3, ГРПШ-32/6 и ГРПШ-32/10 спроектированы на базе регуляторов РДНК-32 или РДУ-32 и предназначены для работы в сетях газоснабжения с рабочим давлением 0.3, 0.6 или 1.2 МПа в зависимости от седла регулятора.



Технологическое оборудование состоит из двух линий: рабочей и обводной (байпас). Газ через кран поступает к регулятору (РДНК-32), предназначенному для снижения высокого или среднего давления на низкое, автоматического поддержания низкого выходного давления газа, для сброса газа в атмосферу и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений. От регулятора давления через кран газ поступает к потребителю.



Манометры служат для контроля давления в рабочей и резервной линиях. Краны предназначены для перекрытия рабочей линии. Обводная линия (байпас) предназначена для бесперебойной работы ГРПШ в случае ремонта рабочей линии. Сбросные клапаны предназначены для аварийного сброса газа.



Цена, доставка, сроки изготовления



Цена на пункты ГРПШ-32/3, ГРПШ-32/6 и ГРПШ-32/10 предоставляется по запросу в нашу компанию. Цена зависит от комплектации пунктов приборами и габаритных размеров. Доставка может быть включена в конечную стоимость изделия. Срок изготовления не превышает 30 дней с момента получения 100% оплаты.
