ГРПШ-03БМ-2У1 с РДCК-50БМ

ГРПШ-03БМ-2У1 с РДCК-50БМ
ГРПШ-03БМ-2У1 с РДCК-50БМ
ГРПШ-03БМ-2У1 с РДCК-50БМ
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-03БМ-2У1
Наличие: Под заказ, срок изготовления 20 дней
Цена: По запросу

Газорегуляторный пункт шкафного типа среднего давления ГРПШ-03БМ-2У1 предназначен для редуцирования высокого или среднего давления газа на нужное для обеспечения газом потребителей. Технологическое оборудование пункта расположено в металлическом шкафу.

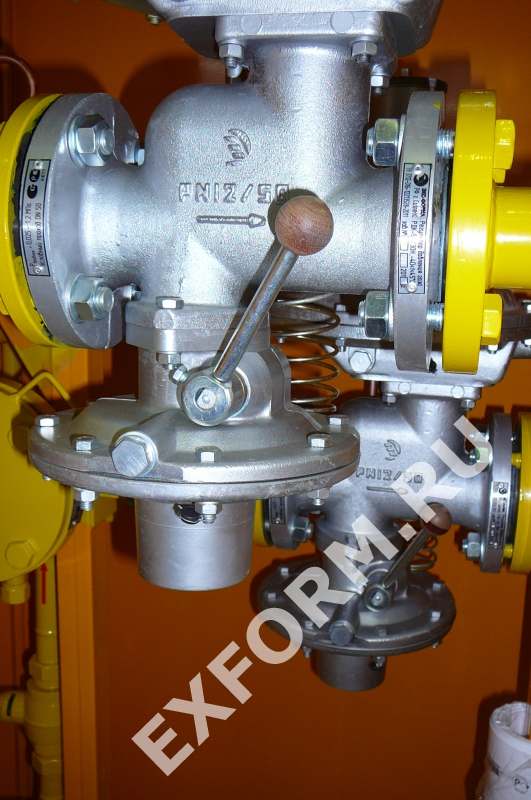

В составе ГРПШ-03БМ-2У1 используется регулятор давления РДСК-50БМ. Он понижает давление газа, проходящего через пункт, до заданного среднего давления  и автоматически поддерживает его в стабильном виде на выходе. Предохранительный сбросной клапан (серии ПСК-25С) предназначен для сброса газа в атмосферу в случае небольшого повышения выходного давления. Аварийное отключение газа происходит при отклонении параметров давления от верхней или нижней допустимой нормы.






  • Характеристики
  • Схемы
  • Описание
Наименование ГРПШ-03БМ-2У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДСК-50БМ
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 270 — 300
Пропускная способность, м³ /ч, при входном давлении, Мпа: РДНК-50БМ
При Рвх: 0,4 МПа 450
При Рвх: 0,5 МПа 600
При Рвх: 0,6 МПа 750
При Рвх: 0,7 МПа 800
При Рвх: 0,8 МПа 850
При Рвх: 0,9 МПа 900
При Рвх: 1,0 МПа 1000
При Рвх: 1,1 МПа 1100
При Рвх: 1,2 МПа 1200
Неравноммерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства:
При повышении входного давления: 1,2 — 1,5 Рвых
При понижении входного давления: 0,3 — 0,5 Рвых
Клапан предохранительный сбросной КПС-С
Давление начала срабатывания сбросного клапана, кПа 7-400
Температура окружающего воздуха, °С -40…+45
Система обогрева газовое или электрическое
Расход для системы обогрева, м³ /ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 65
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 30
Назначенный срок службы, лет 30
Масса, кг не более 250
Схема на шкафной газорегуляторный пункт среднего давления ГРПШ-03БМ-2У1 разрабатывается бесплатно нашим конструкторским отделом на основе заявки и пожеланий клиента.

Газорегуляторный пункт ГРПШ-03БМ-2У1 http://www.exform.ru/catalog/GRP/grpsh-03bm-2u1.ph состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 1, поступает в фильтр 4 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 6, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлены манометры 2 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.

На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

Цена на пункты ГРПШ-03БМ-2У1 предоставляется по запросу в нашу компанию. Купить изделия можно по 100% предоплате.
