Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

» » ГРПШ-2А-2Н с регуляторами РДНК-50/400

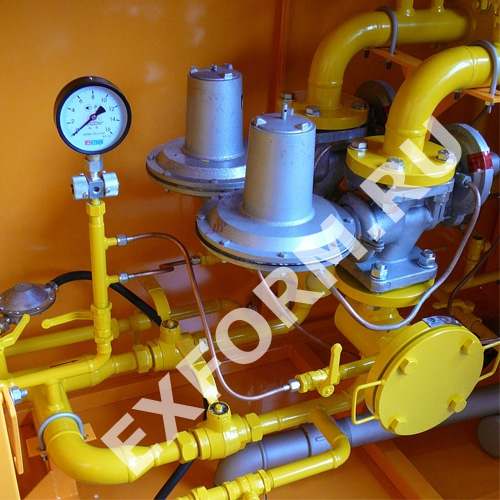

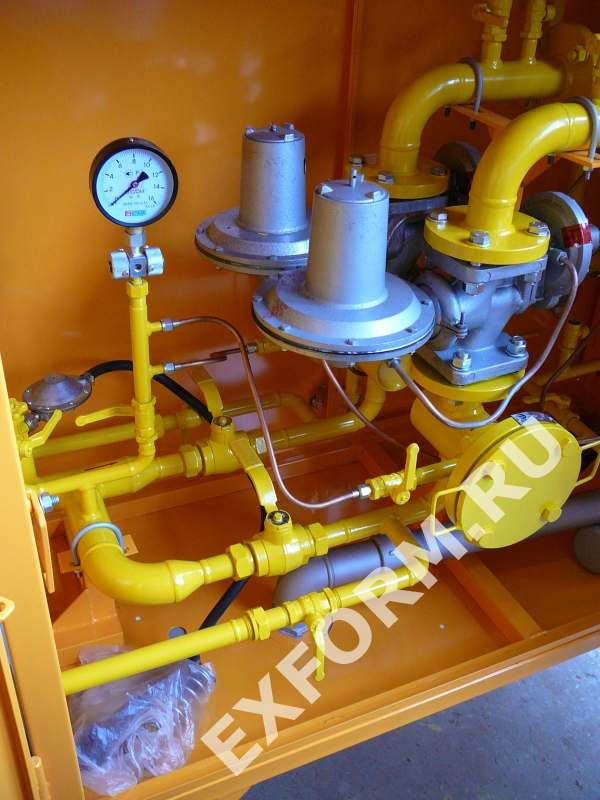

ГРПШ-2А-2Н с регуляторами РДНК-50/400

ГРПШ-2А-2Н  с регуляторами РДНК-50/400
ГРПШ-2А-2Н  с регуляторами РДНК-50/400
ГРПШ-2А-2Н  с регуляторами РДНК-50/400
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-2А-2Н
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Газорегуляторные пункты шкафные ГРПШ-2а с регуляторами давления РДНК-50/400 (РДНК-50/1000) предназначены для сжижения высокого давления газа на низкое и поддержания его на заданном уровне в системах газоснабжения общественных, коммунально-бытовых зданий, промышленных и сельскохозяйственных предприятий.



Условия эксплуатации газорегуляторных пунктов соответствуют климатическому исполнению У1 ГОСТ 15150-69.






  • Характеристики
  • Схемы
  • Описание
Наименование ГРПШ-2А-2Н
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДНК-50/400
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 1,2 — 3,5
Пропускная способность, м³/ч, при входном давлении, Мпа: РДНК-50/400
При Рвх: 0,1 МПа 180
При Рвх: 0,2 МПа 270
При Рвх: 0,3 МПа 360
При Рвх: 0,4 МПа 450
При Рвх: 0,5 МПа 540
При Рвх: 0,6 МПа 630
Неравноммерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа: 2,5 — 4,35
При понижении входного давления, кПа: 0,6 — 1
Клапан предохранительный сбросной встроенный
Давление начала срабатывания сбросного клапана, кПа 0,4 — 0,7
Температура окружающего воздуха, °С -40...+45
Система обогрева газовое, конвекторное или без обогрева
Расход для системы обогрева, м³/ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 50
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 30
Назначенный срок службы, лет 30
Масса, кг не более 190
Схемы на ГРПШ-2А-2Н предоставляются заказчику по официальному запросу. Запрос на оборудование можно отправить по форме онлайн.

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 9, поступает в фильтр 3 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 10 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 7 и 8 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает. На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

Цена на пункты ГРПШ-2А-2Н предоставляется по запросу. Цена доставки может быть включена в конечную стоимость. Доставка осуществляется во все регионы.

Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа

Если вы затрудняетесь с выбором оборудования, ОСТАВЬТЕ ЗАЯВКУ, наши менеджеры свяжутся с вами и помогут с выбором продукции.
